电缆桥架安装规范及要求

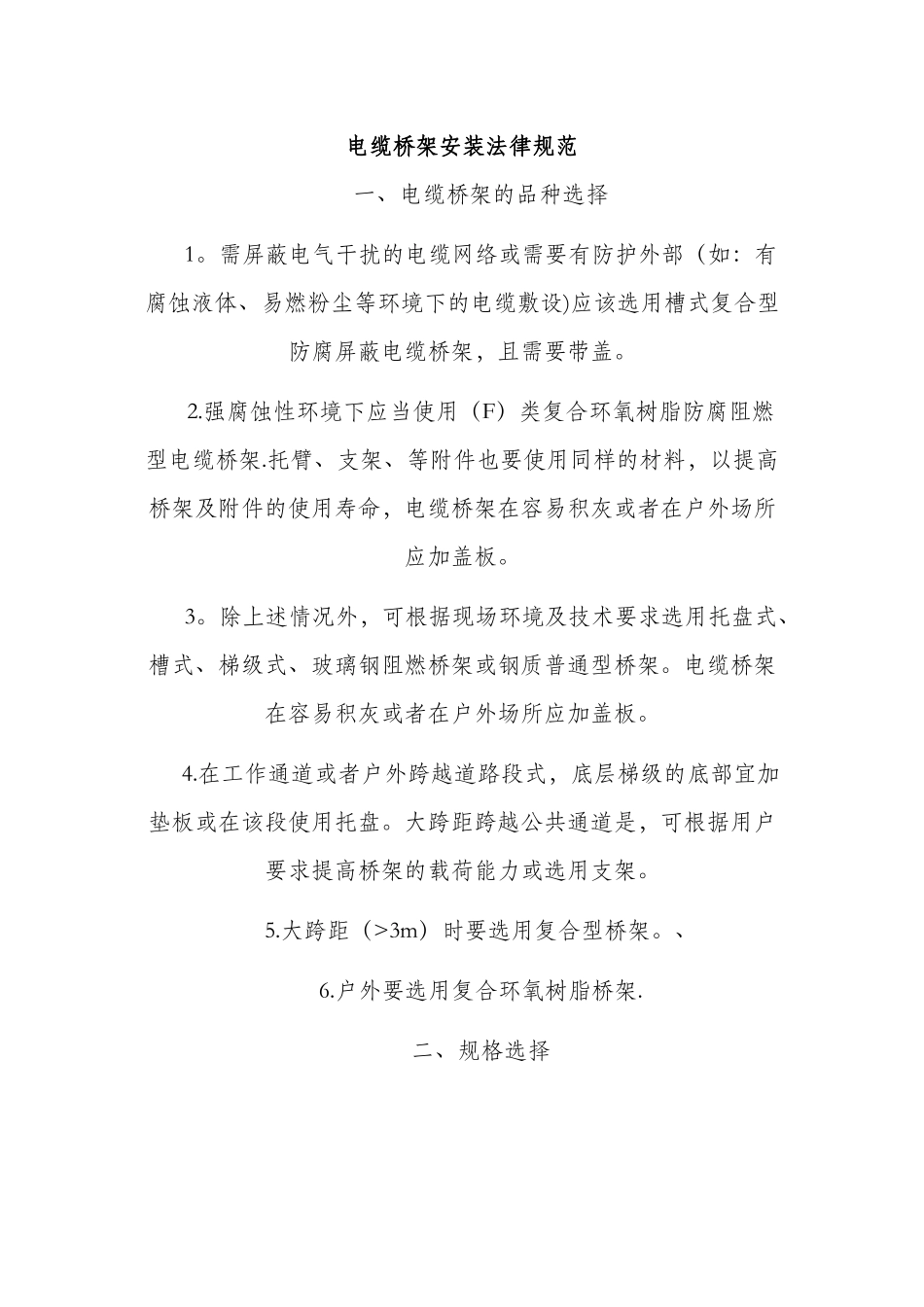

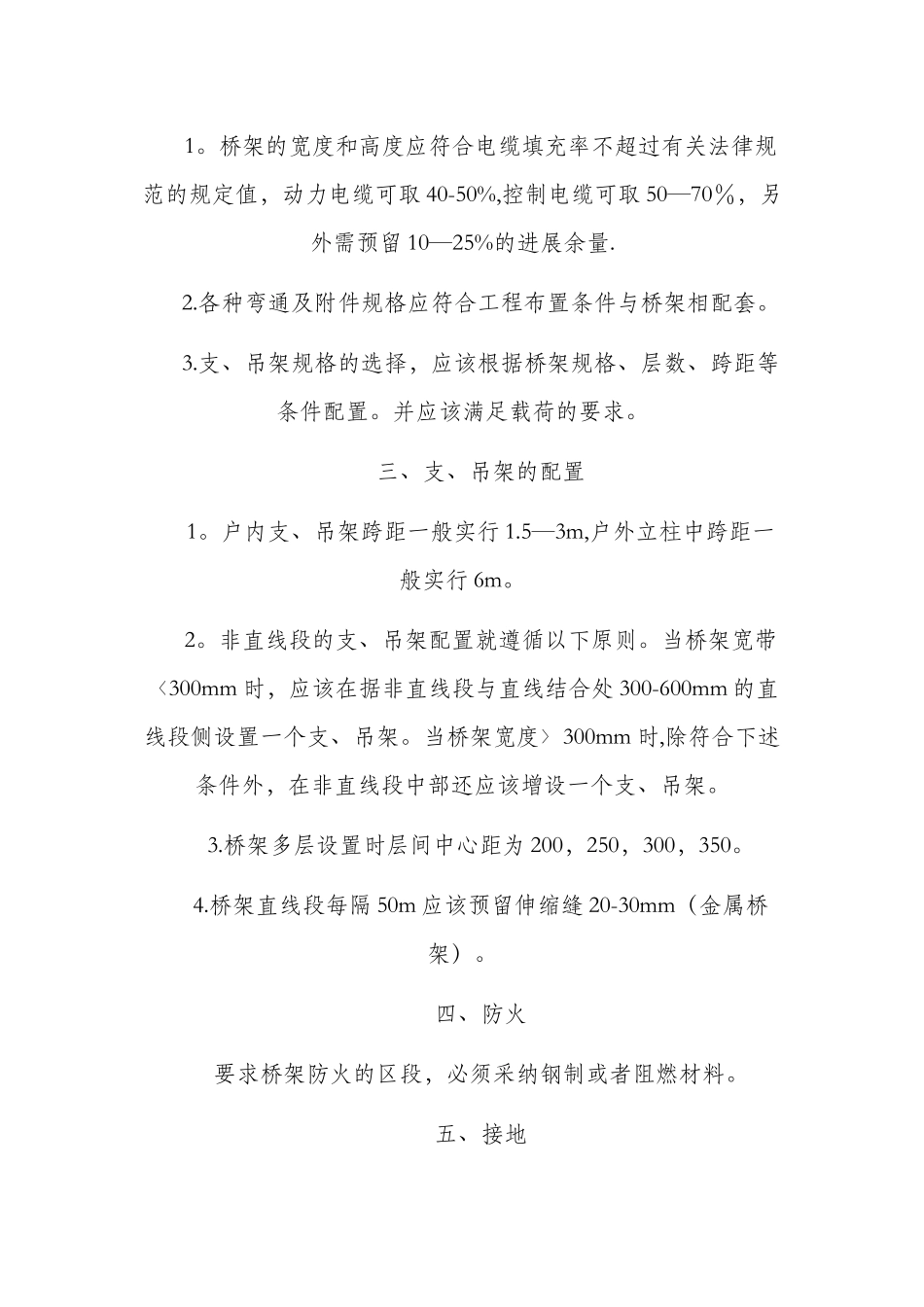

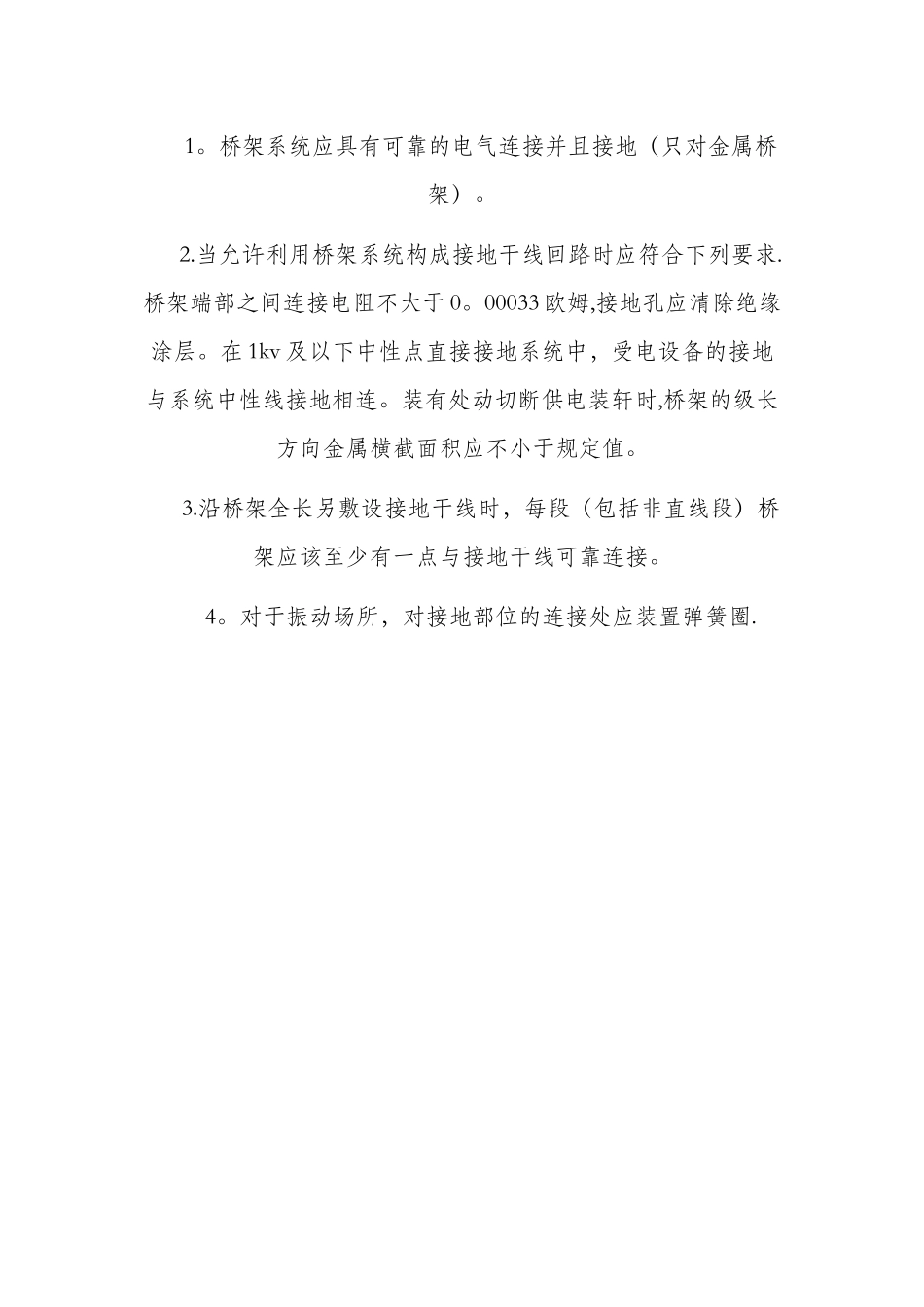

电缆桥架安装法律规范 一、电缆桥架的品种选择1。需屏蔽电气干扰的电缆网络或需要有防护外部（如：有腐蚀液体、易燃粉尘等环境下的电缆敷设)应该选用槽式复合型防腐屏蔽电缆桥架，且需要带盖。2.强腐蚀性环境下应当使用（F）类复合环氧树脂防腐阻燃型电缆桥架.托臂、支架、等附件也要使用同样的材料，以提高桥架及附件的使用寿命，电缆桥架在容易积灰或者在户外场所应加盖板。3。除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃钢阻燃桥架或钢质普通型桥架。电缆桥架在容易积灰或者在户外场所应加盖板。4.在工作通道或者户外跨越道路段式，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道是，可根据用户要求提高桥架的载荷能力或选用支架。5.大跨距（>3m）时要选用复合型桥架。、6.户外要选用复合环氧树脂桥架.二、规格选择1。桥架的宽度和高度应符合电缆填充率不超过有关法律规范的规定值，动力电缆可取 40-50%,控制电缆可取 50—70％，另外需预留 10—25%的进展余量.2.各种弯通及附件规格应符合工程布置条件与桥架相配套。3.支、吊架规格的选择，应该根据桥架规格、层数、跨距等条件配置。并应该满足载荷的要求。三、支、吊架的配置1。户内支、吊架跨距一般实行 1.5—3m,户外立柱中跨距一般实行 6m。2。非直线段的支、吊架配置就遵循以下原则。当桥架宽带〈300mm 时，应该在据非直线段与直线结合处 300-600mm 的直线段侧设置一个支、吊架。当桥架宽度〉300mm 时,除符合下述条件外，在非直线段中部还应该增设一个支、吊架。3.桥架多层设置时层间中心距为 200，250，300，350。4.桥架直线段每隔 50m 应该预留伸缩缝 20-30mm（金属桥架）。四、防火要求桥架防火的区段，必须采纳钢制或者阻燃材料。五、接地1。桥架系统应具有可靠的电气连接并且接地（只对金属桥架）。2.当允许利用桥架系统构成接地干线回路时应符合下列要求.桥架端部之间连接电阻不大于 0。00033 欧姆,接地孔应清除绝缘涂层。在 1kv 及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。3.沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应该至少有一点与接地干线可靠连接。4。对于振动场所，对接地部位的连接处应装置弹簧圈.
