电缆桥架技术交底记录

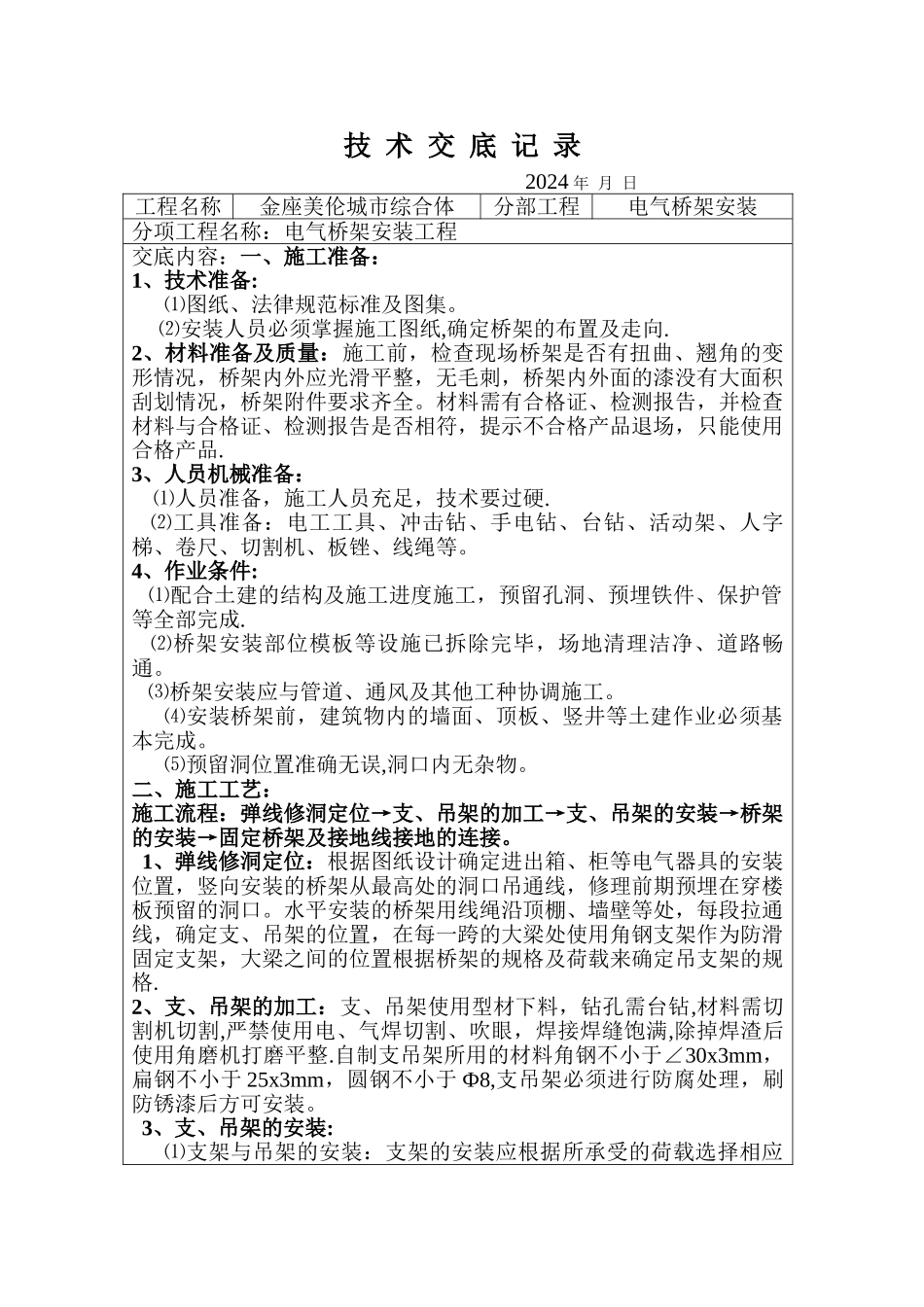

电缆桥架技术交底记录_第1页
1/5

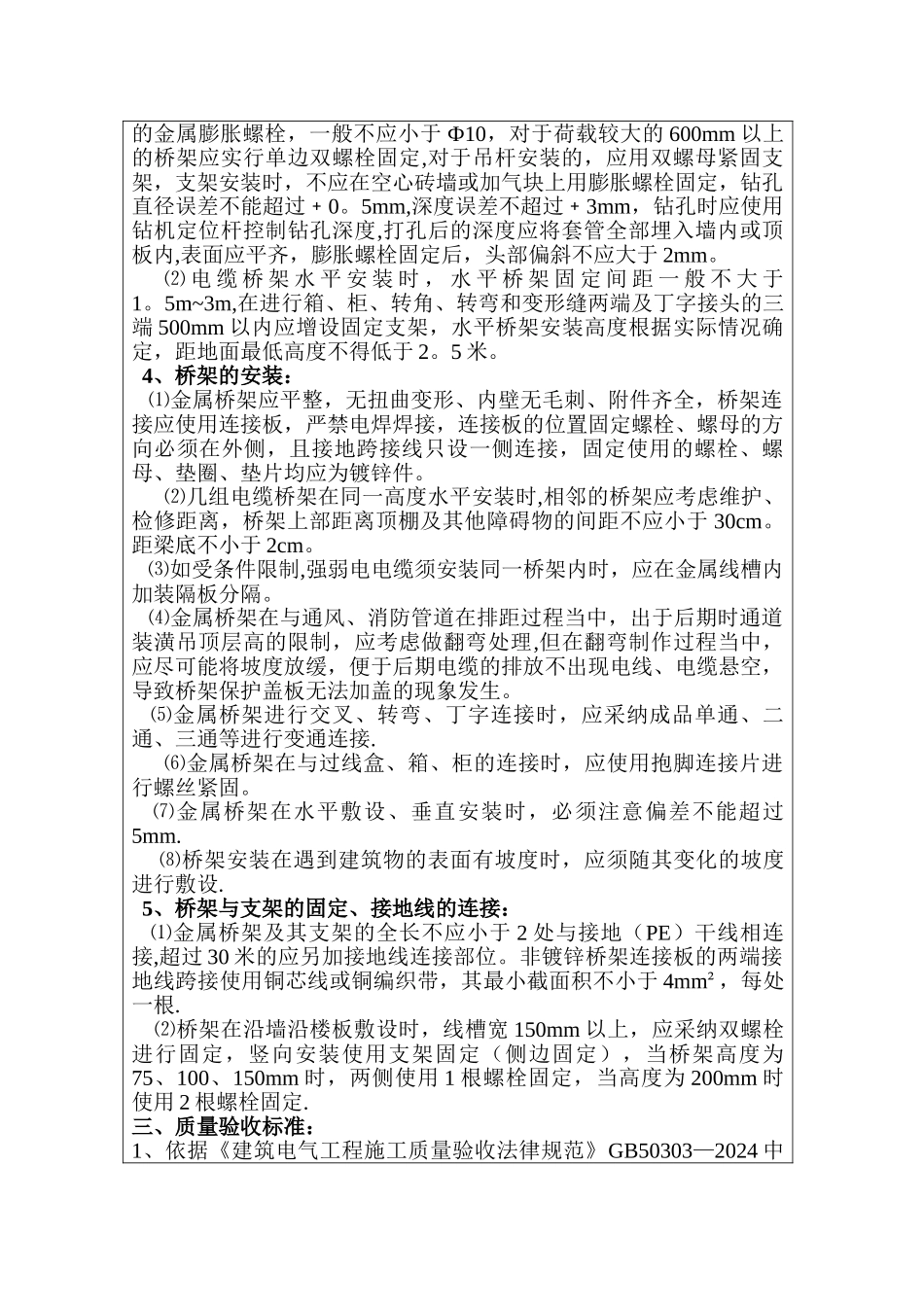

电缆桥架技术交底记录_第2页
2/5

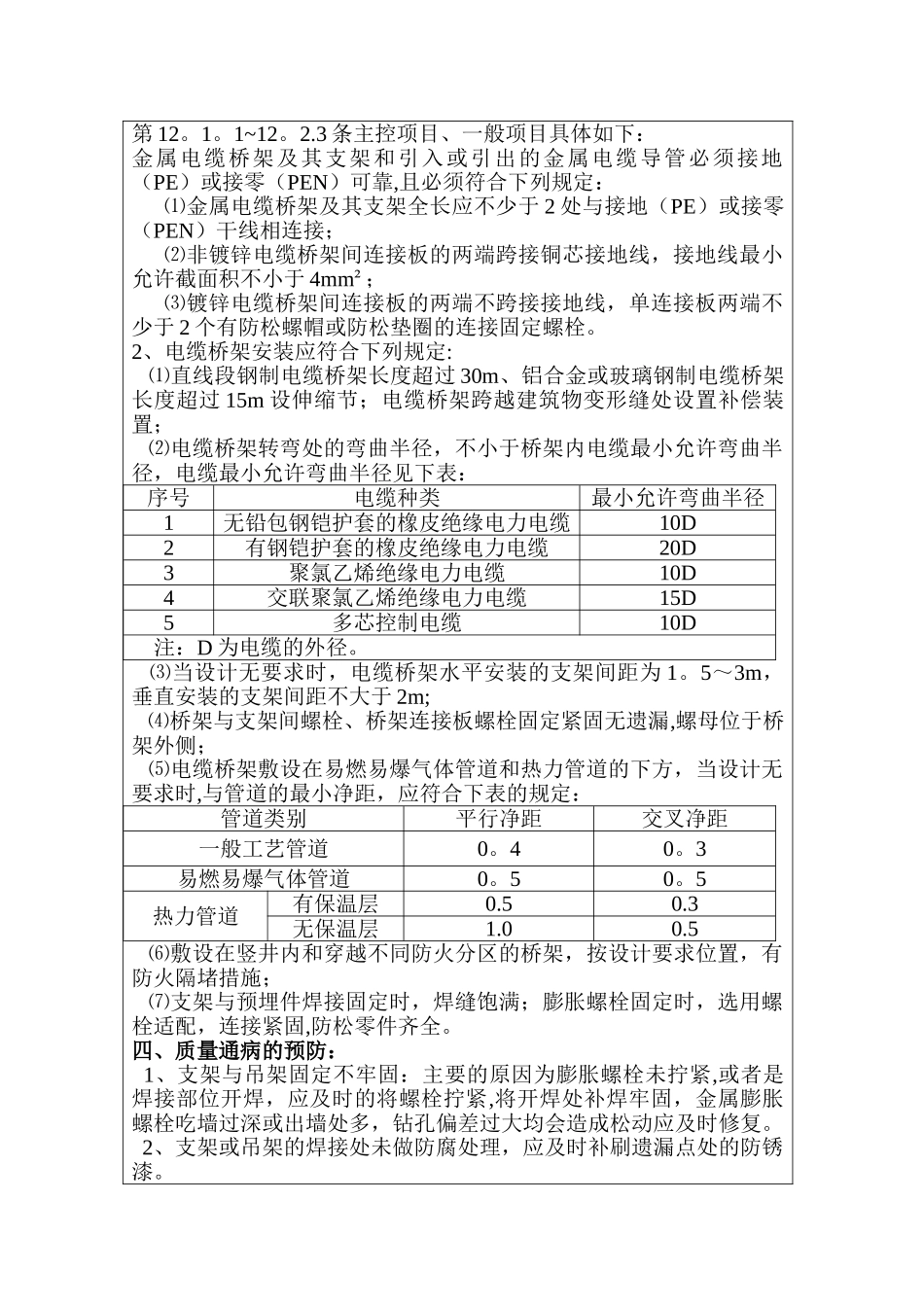

电缆桥架技术交底记录_第3页
3/5
技 术 交 底 记 录 2024 年 月 日工程名称金座美伦城市综合体分部工程电气桥架安装分项工程名称:电气桥架安装工程交底内容:一、施工准备:1、技术准备:⑴图纸、法律规范标准及图集。 ⑵安装人员必须掌握施工图纸,确定桥架的布置及走向.2、材料准备及质量:施工前,检查现场桥架是否有扭曲、翘角的变形情况,桥架内外应光滑平整,无毛刺,桥架内外面的漆没有大面积刮划情况,桥架附件要求齐全。材料需有合格证、检测报告,并检查材料与合格证、检测报告是否相符,提示不合格产品退场,只能使用合格产品.3、人员机械准备: ⑴人员准备,施工人员充足,技术要过硬. ⑵工具准备:电工工具、冲击钻、手电钻、台钻、活动架、人字梯、卷尺、切割机、板锉、线绳等。4、作业条件: ⑴配合土建的结构及施工进度施工,预留孔洞、预埋铁件、保护管等全部完成. ⑵桥架安装部位模板等设施已拆除完毕,场地清理洁净、道路畅通。 ⑶桥架安装应与管道、通风及其他工种协调施工。⑷安装桥架前,建筑物内的墙面、顶板、竖井等土建作业必须基本完成。⑸预留洞位置准确无误,洞口内无杂物。二、施工工艺:施工流程:弹线修洞定位→支、吊架的加工→支、吊架的安装→桥架的安装→固定桥架及接地线接地的连接。1、弹线修洞定位:根据图纸设计确定进出箱、柜等电气器具的安装位置,竖向安装的桥架从最高处的洞口吊通线,修理前期预埋在穿楼板预留的洞口。水平安装的桥架用线绳沿顶棚、墙壁等处,每段拉通线,确定支、吊架的位置,在每一跨的大梁处使用角钢支架作为防滑固定支架,大梁之间的位置根据桥架的规格及荷载来确定吊支架的规格.2、支、吊架的加工:支、吊架使用型材下料,钻孔需台钻,材料需切割机切割,严禁使用电、气焊切割、吹眼,焊接焊缝饱满,除掉焊渣后使用角磨机打磨平整.自制支吊架所用的材料角钢不小于∠30x3mm,扁钢不小于 25x3mm,圆钢不小于 Ф8,支吊架必须进行防腐处理,刷防锈漆后方可安装。3、支、吊架的安装:⑴支架与吊架的安装:支架的安装应根据所承受的荷载选择相应的金属膨胀螺栓,一般不应小于 Ф10,对于荷载较大的 600mm 以上的桥架应实行单边双螺栓固定,对于吊杆安装的,应用双螺母紧固支架,支架安装时,不应在空心砖墙或加气块上用膨胀螺栓固定,钻孔直径误差不能超过﹢0。5mm,深度误差不超过﹢3mm,钻孔时应使用钻机定位杆控制钻孔深度,打孔后的深度应将套管全部埋入墙内或顶板内,表面应平齐,膨胀螺栓固定后,头部偏...
