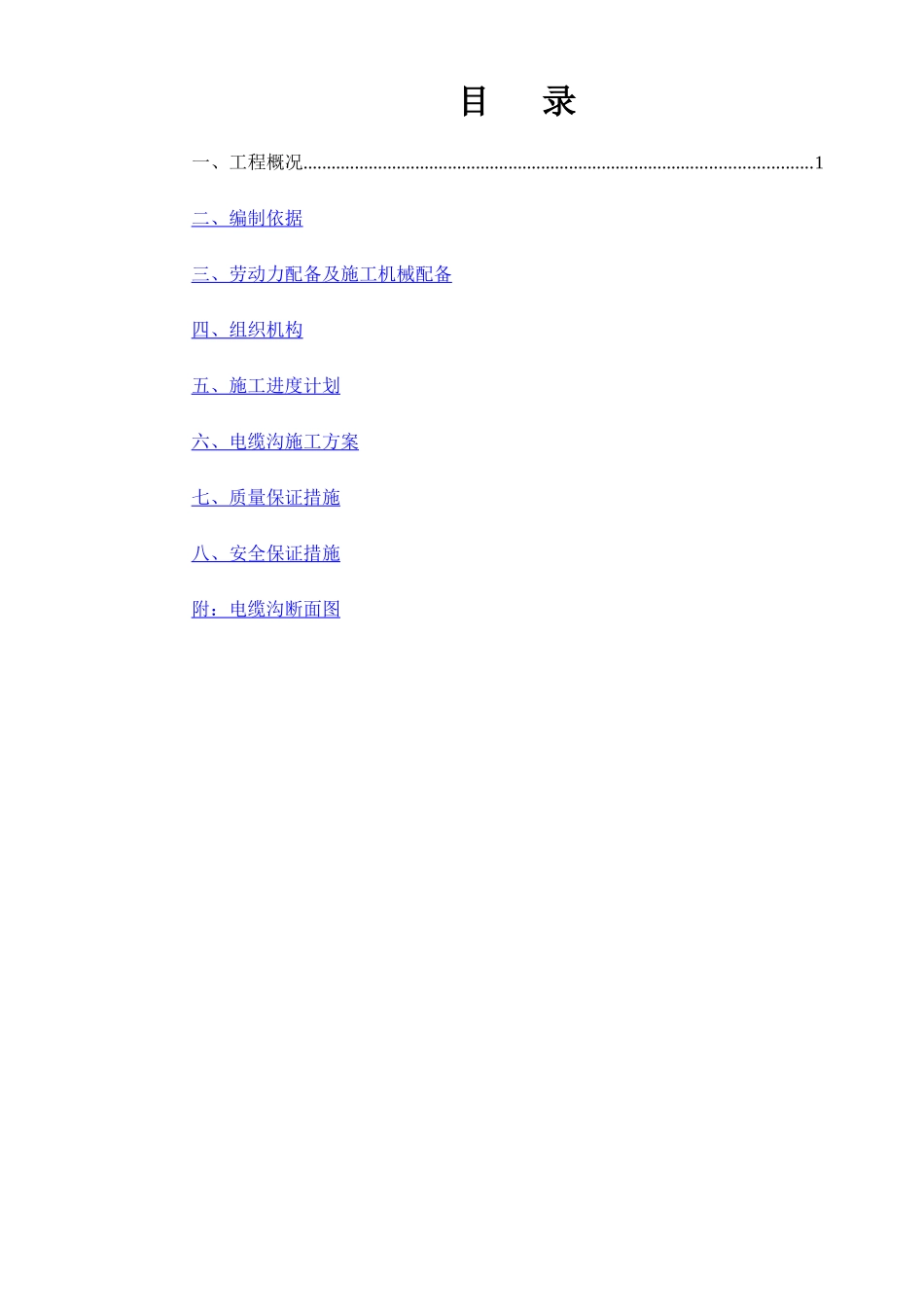

大足区棠香至玉龙快速通道工程龙水至玉龙段电缆沟（K0+000～K0+800）专项施工方案 编 制 人: 复 核 人： 审 核 人： 重庆市公路工程（集团）股份有限公司大足区棠香至玉龙快速通道工程龙水至玉龙段项目经理部2024 年 4 月目 录一、工程概况.............................................................................................................1二、编制依据 三、劳动力配备及施工机械配备 四、组织机构 五、 施工进度计划 六、电缆沟施工方案 七、质量保证措施 八、安全保证措施 附：电缆沟断面图 一、工程概况1）本次设计为棠香至玉龙快速通道龙水至玉龙段工程 10kV 电力工程(土建部分)，设计范围为 K0+000~K0+800，具体布置情况详见“电力标准横断面图"和“电力平面图”。2）道路主线采纳电缆沟敷设,规格为 1。2m*1.1m,可敷设 24 回电缆。主线每隔 400m 左右设置横穿过街预埋管,规格为 24 孔 φ150 的 MPP 增强波纹（HFB)套管。为满足本侧区域对电力的需求，主线每隔 200m 左右设置过街分支预埋管，规格为 6 孔 φ150 的 MPP 增强波纹(HFB）套管。二、编制依据1)《电力工程电缆设计法律规范》GB 50217-20242)《35kV 及以下电缆敷设》94D101-53)《电力电缆井设计与安装》07SD101-84）《电力电缆工程图集：设计·加工·安装》5）《接地装置安装》03D501-46)其它相关的国家、行业、地方法律规范标准和规定三、劳动力配备及施工机械配备3.1、人员计划表 1 人员计划表序号名称人数序号名称人数1项目经理16计量工程师12项目技术负责人17安全员13测量工程师18试验员34测量员29操作人员105施工员210挖掘机司机13。2、机械配置表 2 机械配置序 号机具名称单 位数 量备注1CASS 挖掘机台1 2红岩自卸车辆3 3潜水泵台1 4电 缆 线米100 5全站仪套1 6水准仪 DS3套1 四、组织机构项目经理组织机构框图五、施工进度计划电缆沟工程施工：2024 年 5 月 1 日~2024 年 5 月 30 日六、电缆沟施工方案6.1 主要项目的施工流程图电缆沟、电缆井施工工 程部 ：王 长项目副经理：俞 波项目总工：蒲黎明总 工办 ：田 晓综 合部 ：朱 勇试 验室 ：胡 财 务部 ：文 家电缆沟施工队项目经理：苏文龙6.2 工程测量测量控制是施工的根本，因此我们将根据《工程测量法律规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。对甲方、监理机...
