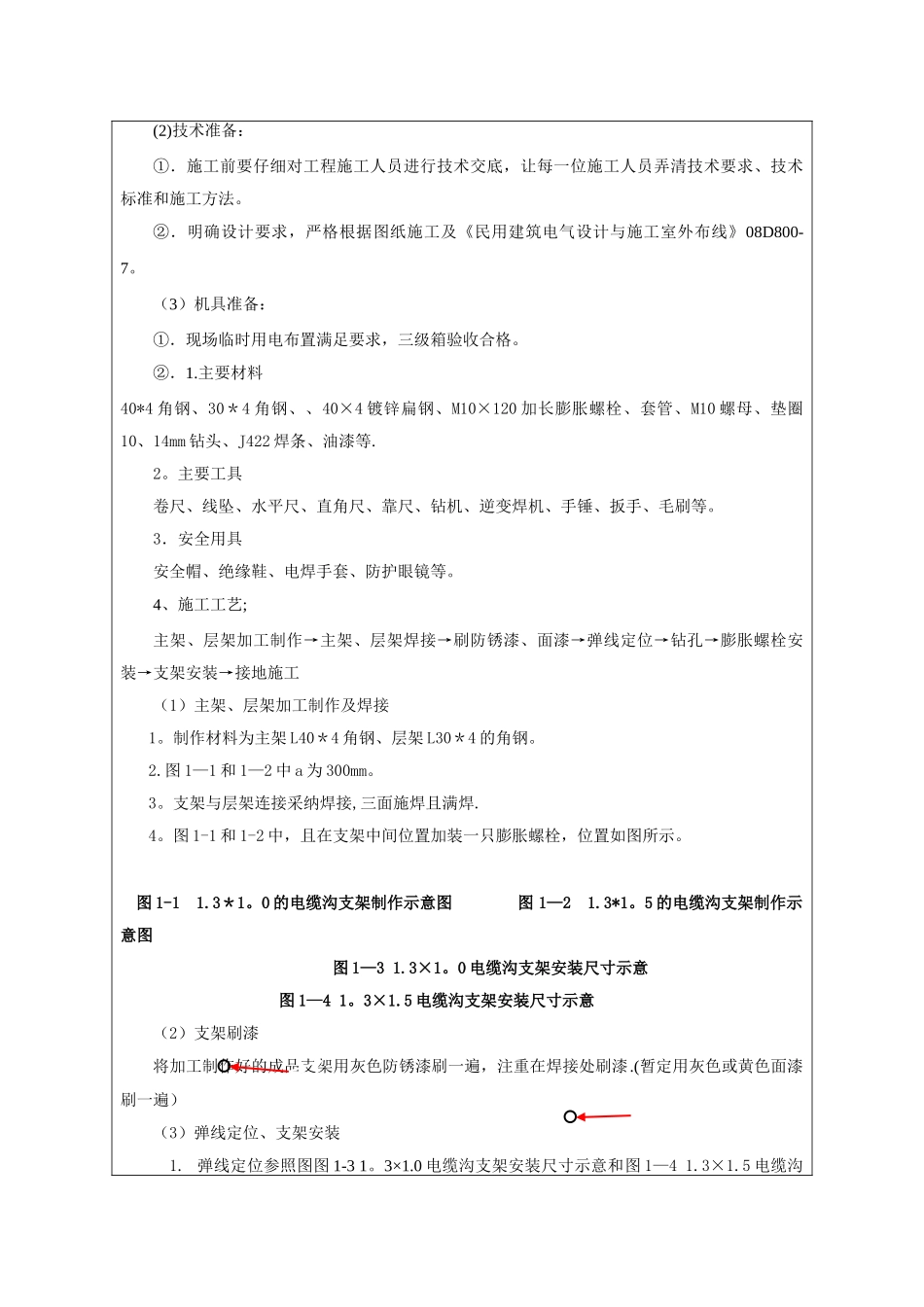

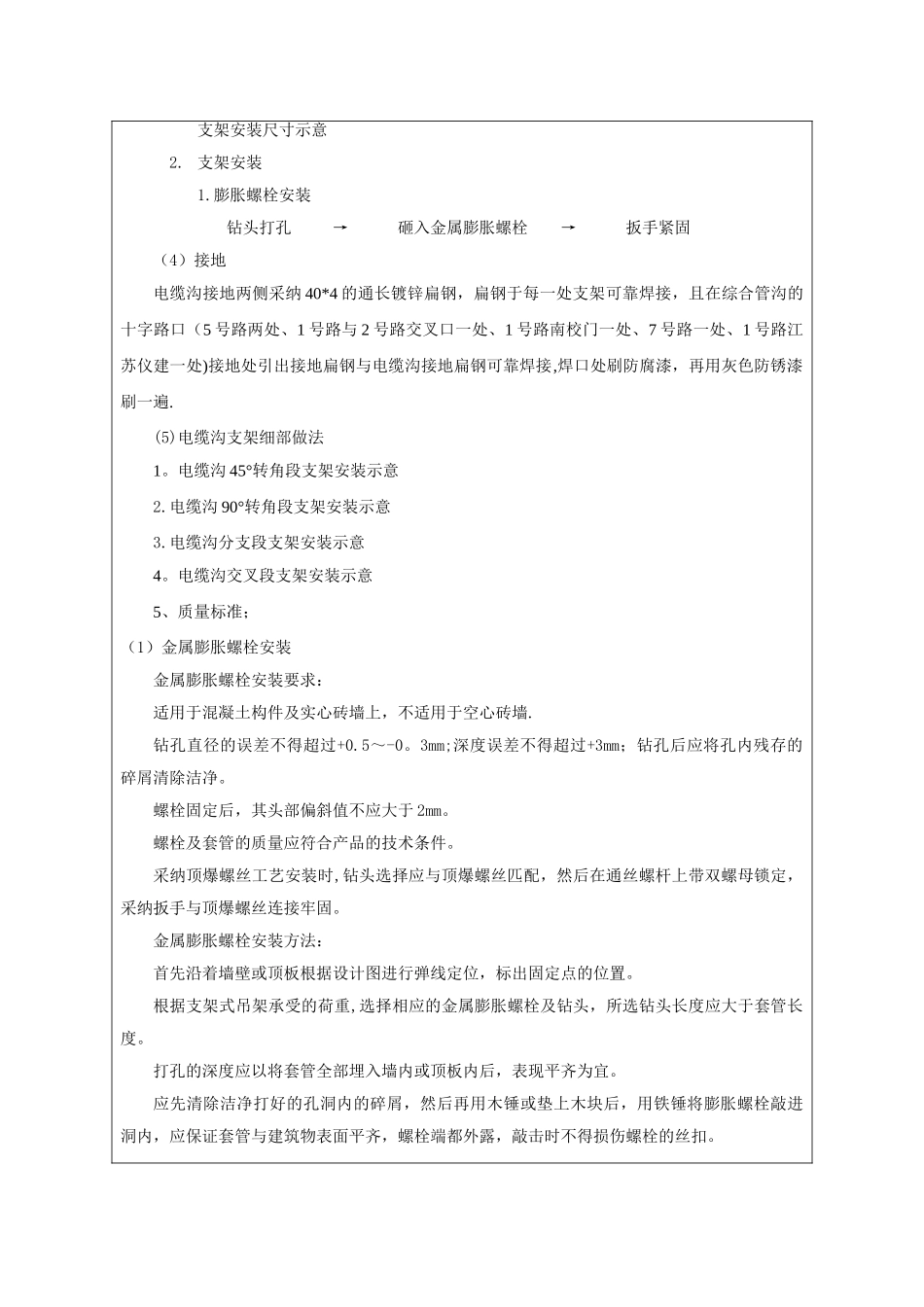

技术交底书项目名称中铁建工集团青海师范大学项目部第 1 页共 9 页交底编号电缆沟支架安装—001工程名称青海师范大学新校区室外道路及管网工程设计文件图号电气管线说明施工部位电缆沟交底日期2024 年 10 月 18 日技术交底内容：1、技术交底范围；本工程为青海师范大学新校区室外电气管网设计，项目位于青海省西宁市 ,本规划校区占地86。89 公顷，规划建筑面积约 45.32 万平方米.本工程在校园动力中心修建 10kV 变电站（开闭所),为校园内提供 10kV 电源。根据负荷大小、用电负荷分布,结合建筑设计规划 8 处 10/0.4kV 变配电所，分区域供电。分别位于生活服务中心、看台、图书馆、科技楼、音美楼、综合泵房、预留沟通研发中心。本工程在学校综合楼设置弱电控制中心、消防兼安防控制中心、教学监控中心。在教学区东三楼过设置有线电视中心和有线广播中心。弱电规划包括电信、电视、网络、安防、广播、校园一卡通、计量管理、自动消防等系统.2、设计情况;1.根据电力规划及使用要求，本工程主要道路干线人行道下设置（1.3m×1.0m）和(1。3m×1.5m）两种规格隐蔽式电缆沟。电缆沟坡度与道路纵坡相同。室外电缆沟进入建筑物处应设置防火分隔。2.电缆沟采纳双侧支架沟的形式，选用具有覆盖层的电缆沟，盖板顶部低于地面 30.3.电缆盖板采纳钢筋混凝土盖板。电缆沟盖板直段每隔 15m 左右及转角、端点及分支处设置活动盖板。4.电缆沟设置排水沟 100mm（宽）＊50mm（深），电缆沟集水坑每隔 50 米和最低点设置集水坑,为防止排水系统倒灌,设计考虑集水坑设置临时排水泵排水.3、开始施工的条件及施工准备工作；（1）施工条件：已完成电缆沟结构施工，混凝土强度达到 70%，电缆沟结构防水完成且沟内垃圾清理洁净,方可进行支架安装。(2)技术准备：①．施工前要仔细对工程施工人员进行技术交底，让每一位施工人员弄清技术要求、技术标准和施工方法。②．明确设计要求，严格根据图纸施工及《民用建筑电气设计与施工室外布线》08D800-7。（3）机具准备：①．现场临时用电布置满足要求，三级箱验收合格。②．1.主要材料40*4 角钢、30＊4 角钢、、40×4 镀锌扁钢、M10×120 加长膨胀螺栓、套管、M10 螺母、垫圈10、14mm 钻头、J422 焊条、油漆等.2。主要工具卷尺、线坠、水平尺、直角尺、靠尺、钻机、逆变焊机、手锤、扳手、毛刷等。3．安全用具 安全帽、绝缘鞋、电焊手套、防护眼镜等。4、施工工艺;主架、层架加工制作→主架、层...
