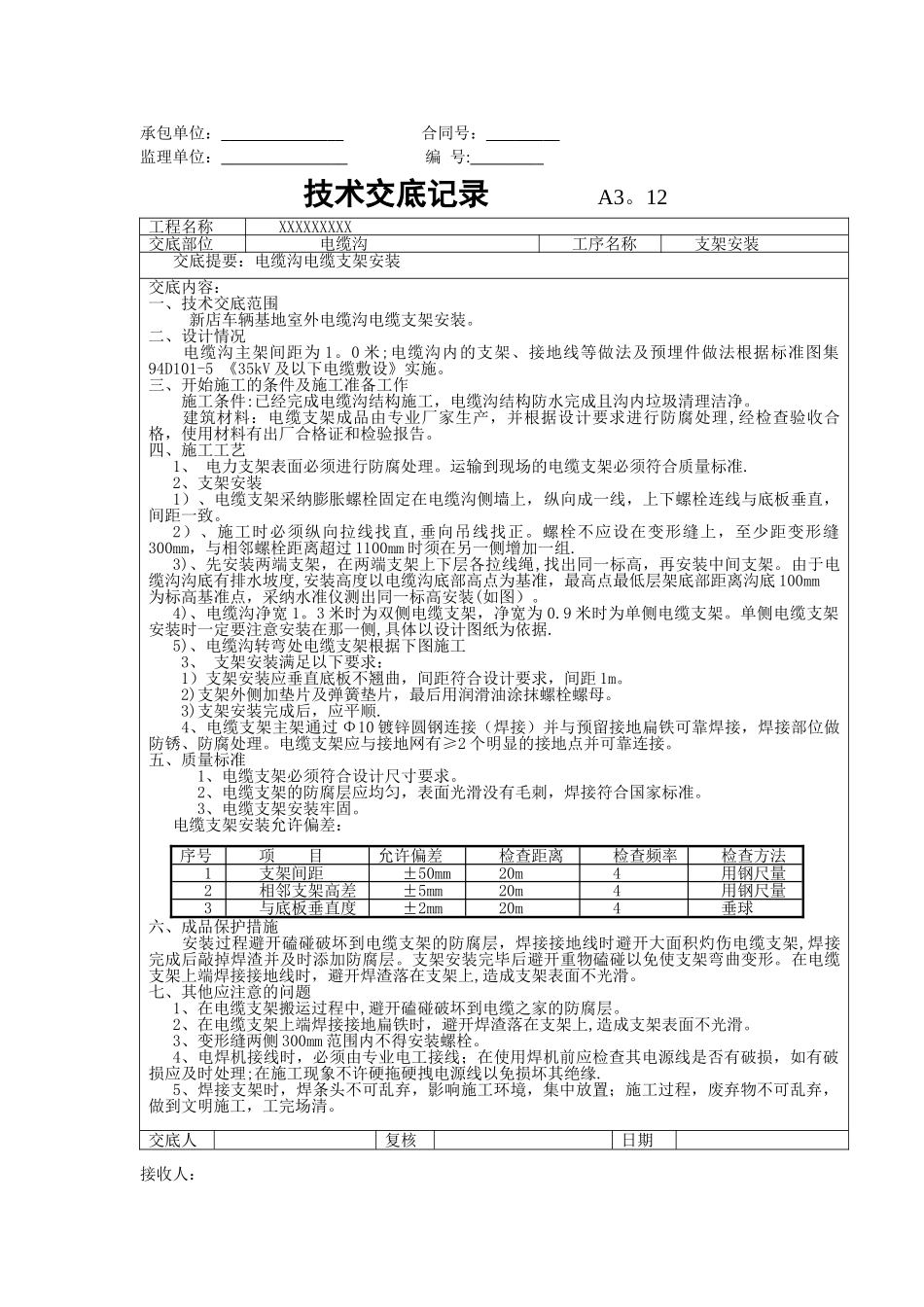

承包单位： 合同号： 监理单位： 编 号: 技术交底记录 A3。12接收人：工程名称XXXXXXXXX交底部位 电缆沟工序名称支架安装交底提要：电缆沟电缆支架安装交底内容： 一、技术交底范围 新店车辆基地室外电缆沟电缆支架安装。二、设计情况 电缆沟主架间距为 1。0 米;电缆沟内的支架、接地线等做法及预埋件做法根据标准图集94D101-5 《35kV 及以下电缆敷设》实施。三、开始施工的条件及施工准备工作 施工条件:已经完成电缆沟结构施工，电缆沟结构防水完成且沟内垃圾清理洁净。 建筑材料：电缆支架成品由专业厂家生产，并根据设计要求进行防腐处理,经检查验收合格，使用材料有出厂合格证和检验报告。四、施工工艺1、 电力支架表面必须进行防腐处理。运输到现场的电缆支架必须符合质量标准.2、支架安装1）、电缆支架采纳膨胀螺栓固定在电缆沟侧墙上，纵向成一线，上下螺栓连线与底板垂直，间距一致。2）、施工时必须纵向拉线找直,垂向吊线找正。螺栓不应设在变形缝上，至少距变形缝300mm，与相邻螺栓距离超过 1100mm 时须在另一侧增加一组.3)、先安装两端支架，在两端支架上下层各拉线绳,找出同一标高，再安装中间支架。由于电缆沟沟底有排水坡度,安装高度以电缆沟底部高点为基准，最高点最低层架底部距离沟底 100mm为标高基准点，采纳水准仪测出同一标高安装(如图）。4)、电缆沟净宽 1。3 米时为双侧电缆支架，净宽为 0.9 米时为单侧电缆支架。单侧电缆支架安装时一定要注意安装在那一侧,具体以设计图纸为依据.5)、电缆沟转弯处电缆支架根据下图施工 3、 支架安装满足以下要求： 1）支架安装应垂直底板不翘曲，间距符合设计要求，间距 1m。 2)支架外侧加垫片及弹簧垫片，最后用润滑油涂抹螺栓螺母。 3)支架安装完成后，应平顺. 4、电缆支架主架通过 Φ10 镀锌圆钢连接（焊接）并与预留接地扁铁可靠焊接，焊接部位做防锈、防腐处理。电缆支架应与接地网有≥2 个明显的接地点并可靠连接。五、质量标准 1、电缆支架必须符合设计尺寸要求。 2、电缆支架的防腐层应均匀，表面光滑没有毛刺，焊接符合国家标准。 3、电缆支架安装牢固。电缆支架安装允许偏差：六、成品保护措施 安装过程避开磕碰破坏到电缆支架的防腐层，焊接接地线时避开大面积灼伤电缆支架,焊接完成后敲掉焊渣并及时添加防腐层。支架安装完毕后避开重物磕碰以免使支架弯曲变形。在电缆支架上端焊接接地线时，避开焊渣落在支架上,造成支架表面不光滑。七...
