电缆线路排管敷设技术标准

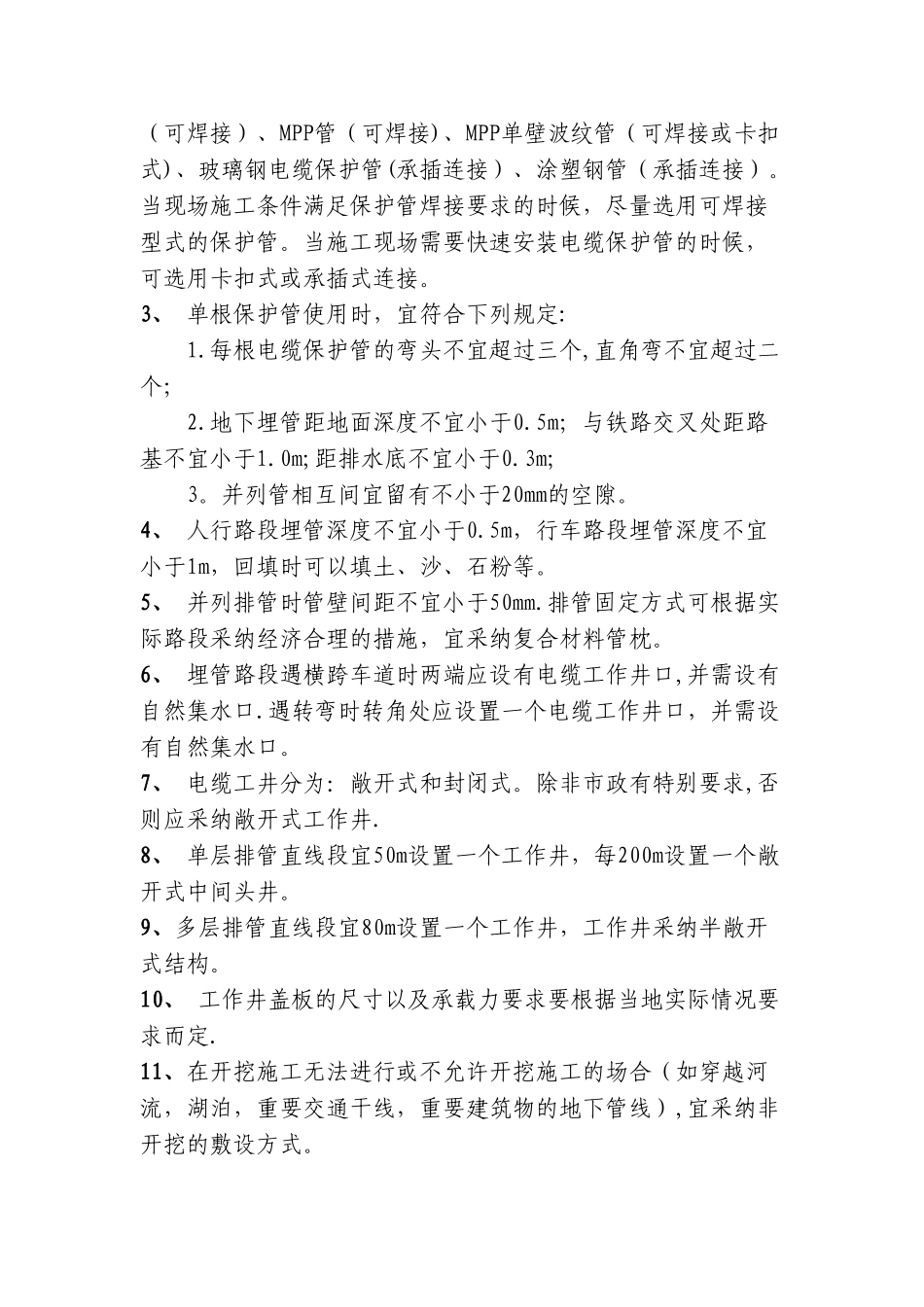

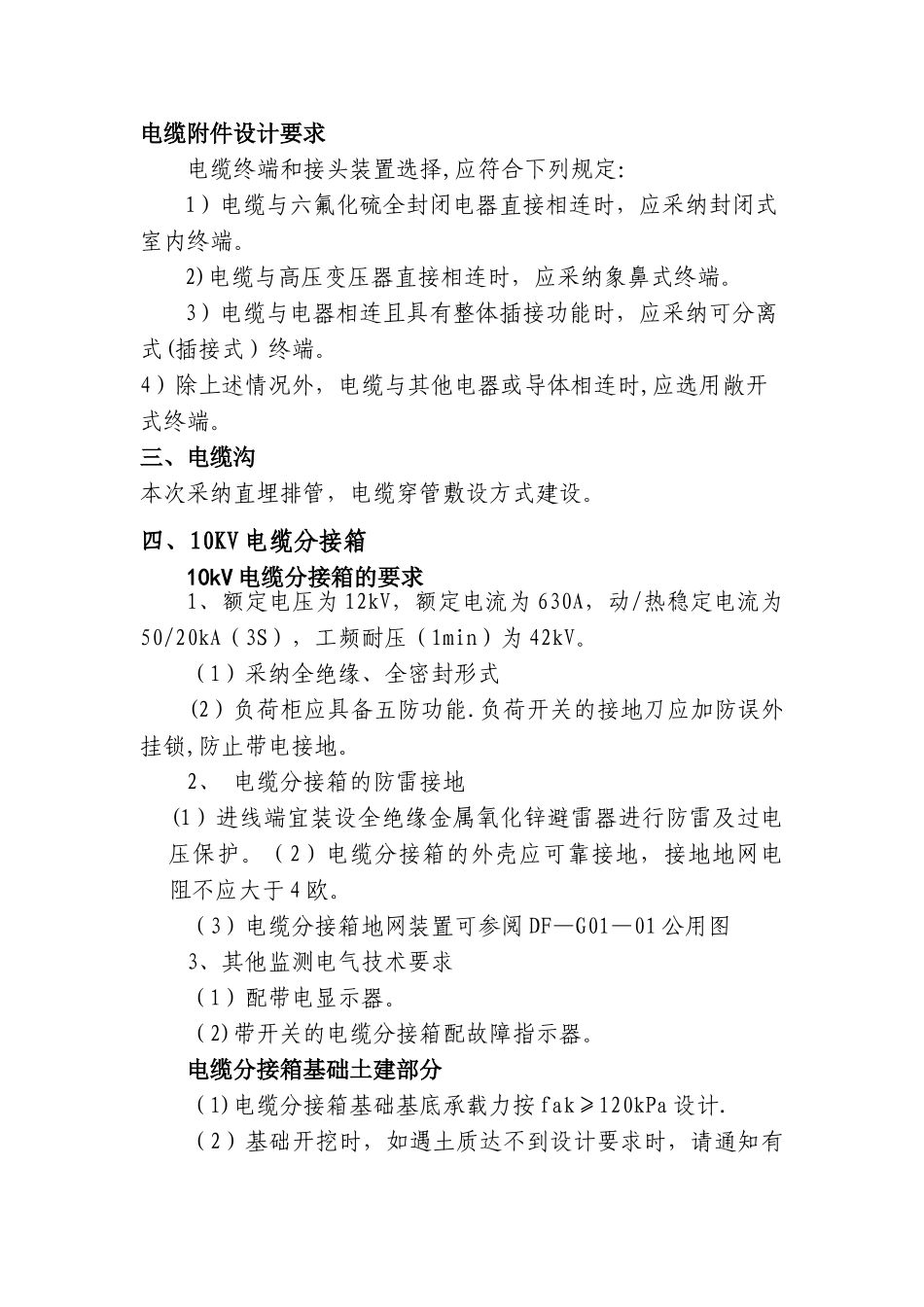

10KV 电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司 10kV 和 35kV 配网法律规范设计 10kV 电缆线路法律规范设计》。二、电缆电缆选择要求1、 电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能(或耐火性）电缆。2、 电缆敷设环境温度：年最高温度 45℃，年最低温度—10℃。3、10kV配网主干线电缆宜选用240~300mm2规格的电缆。电缆路径要求1、 按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。2、 避开电缆遭受机械性外力、过热、腐蚀等危害.3、 便于敷设、维护.4、 避开将要挖掘施工的地方.5、 电缆线路应按有关法律规范规程做好防火防爆措施.6、电缆线路沿线应有良好的接地措施,根据要求，本次电缆排管敷设全线采纳镀锌扁铁加角铁桩预埋接地网。埋管敷设要求1、10kV电缆保护管宜选用C—PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定,管壁厚度要求为：行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm.埋管材质要求：行人道采纳C—PVC管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采纳C-PVC管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管，顶管宜采纳PE管或MPP管，本次排管采纳直径为160的C-PVC管、PE管。2、 10kV电缆保护管连接要求:C—PVC管(承插连接）、PE管（可焊接）、MPP管（可焊接)、MPP单壁波纹管（可焊接或卡扣式)、玻璃钢电缆保护管(承插连接）、涂塑钢管（承插连接）。当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。3、 单根保护管使用时，宜符合下列规定:1.每根电缆保护管的弯头不宜超过三个,直角弯不宜超过二个；2.地下埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m;距排水底不宜小于0.3m;3。并列管相互间宜留有不小于20mm的空隙。4、 人行路段埋管深度不宜小于0.5m，行车路段埋管深度不宜小于1m，回填时可以填土、沙、石粉等。5、 并列排管时管壁间距不宜小于50mm.排管固定方式可根据实际路段采纳经济合理的措施，宜采纳复合材料管枕。6、 埋管路段遇横跨车道时两端应设有电缆工作井口,并需设有自然集水口.遇转弯时转角处应设置一个电缆工作井口，并需设有自然集水口。7、 电缆工井分为：敞开式和封闭式。除非市政有特别要求,否则应采纳敞开式工作井.8、 单层排管直线段宜50m设置一个工...
