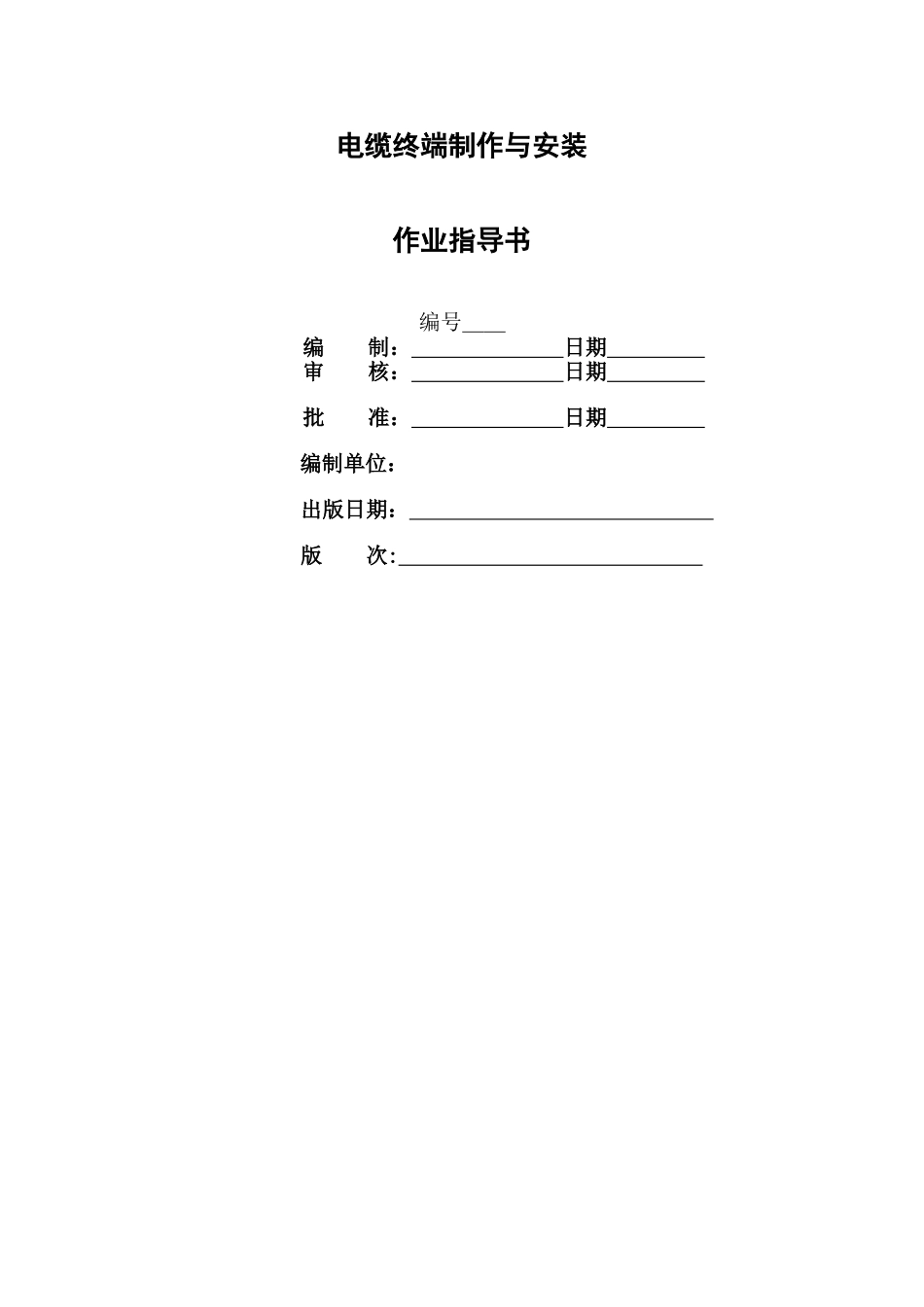

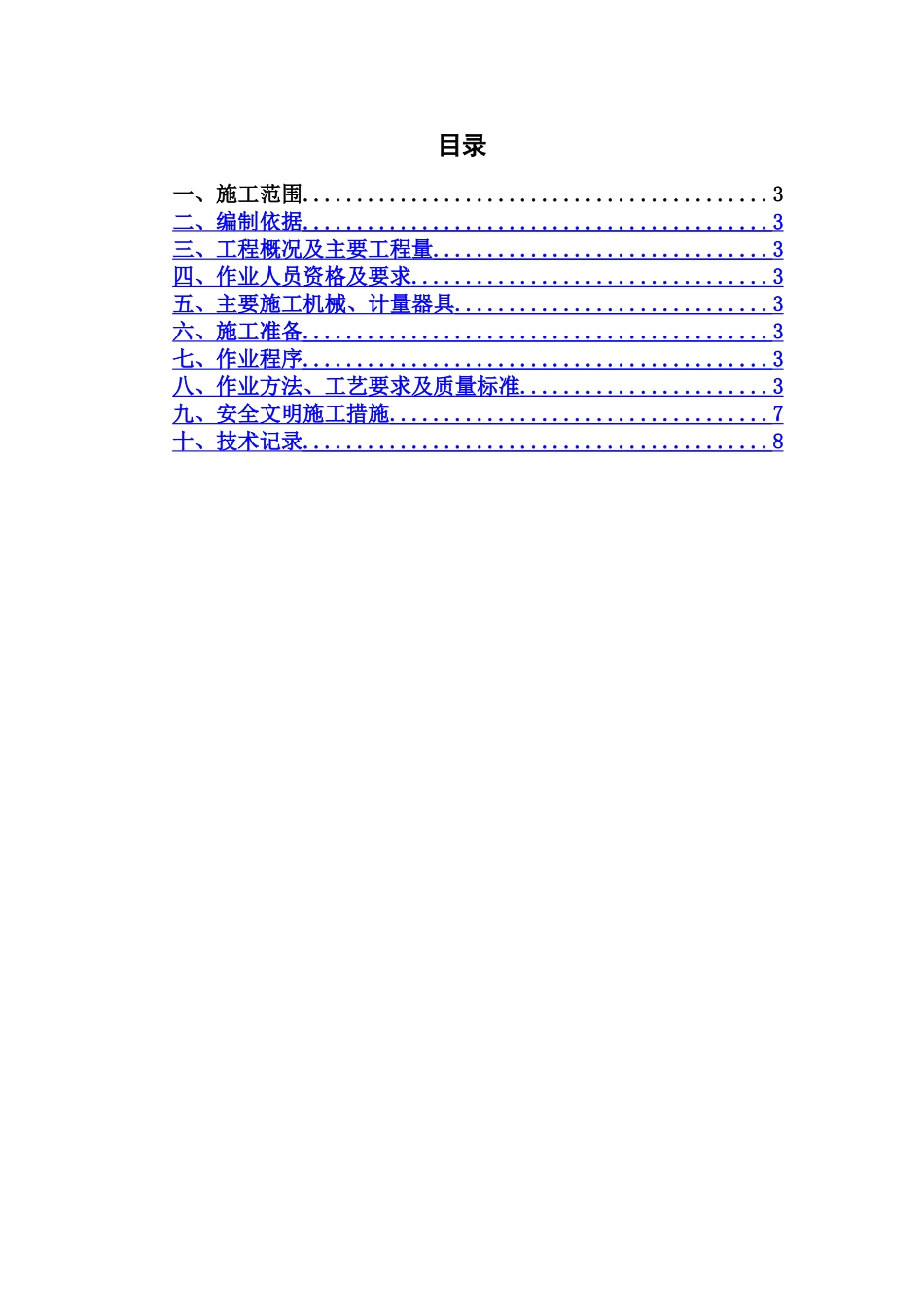

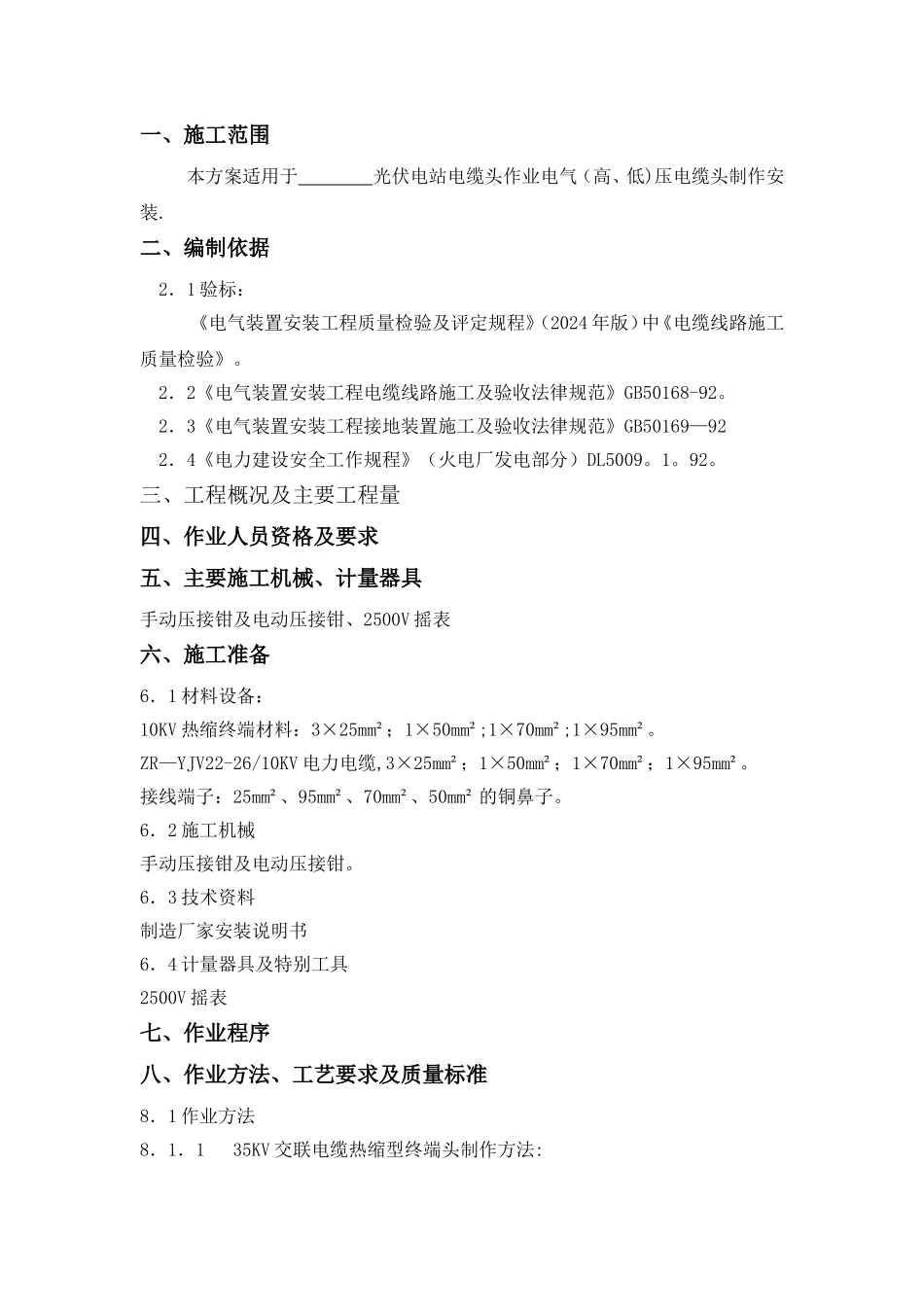

电缆终端制作与安装作业指导书编号＿＿ 编 制： 日期 审 核： 日期 批 准： 日期 编制单位： 出版日期： 版 次: 目录一、施工范围...........................................3二、编制依据 ........................................... 3 三、工程概况及主要工程量 ............................... 3 四、作业人员资格及要求 ................................. 3 五、主要施工机械、计量器具 ............................. 3 六、施工准备 ........................................... 3 七、作业程序 ........................................... 3 八、作业方法、工艺要求及质量标准 ....................... 3 九、安全文明施工措施 ................................... 7 十、技术记录 ........................................... 8 一、施工范围 本方案适用于 光伏电站电缆头作业电气（高、低)压电缆头制作安装.二、编制依据 2．1 验标： 《电气装置安装工程质量检验及评定规程》（2024 年版）中《电缆线路施工质量检验》。 2．2《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92。 2．3《电气装置安装工程接地装置施工及验收法律规范》GB50169—92 2．4《电力建设安全工作规程》（火电厂发电部分）DL5009。1。92。三、工程概况及主要工程量四、作业人员资格及要求五、主要施工机械、计量器具手动压接钳及电动压接钳、2500V 摇表六、施工准备6．1 材料设备：10KV 热缩终端材料：3×25mm²；1×50mm²;1×70mm²;1×95mm²。ZR—YJV22-26/10KV 电力电缆,3×25mm²；1×50mm²；1×70mm²；1×95mm²。接线端子：25mm²、95mm²、70mm²、50mm² 的铜鼻子。6．2 施工机械手动压接钳及电动压接钳。6．3 技术资料制造厂家安装说明书6．4 计量器具及特别工具 2500V 摇表七、作业程序八、作业方法、工艺要求及质量标准8．1 作业方法8．1．1 35KV 交联电缆热缩型终端头制作方法:（1）剥切电缆护层及电缆外层清洗，并用兆欧表测电缆的绝缘电阻.（2）将要剥切的电缆外表用酒精清洗,长度为电缆头以下 1.2m 左右。（3）预留做头和电缆固定长度,锯掉多余部分，剥切外护层。（4)由外护层断口处量取 30mm 铠装，绑扎线，其余钢铠剥除。（5）在铠装断口处保留 20mm 内垫层，其余剥除。(6）分线芯，摘去填充物.（7)焊接地线用镀锡编织铜线，作电缆屏蔽引出线、接...
