电缆绝缘测试技术标准

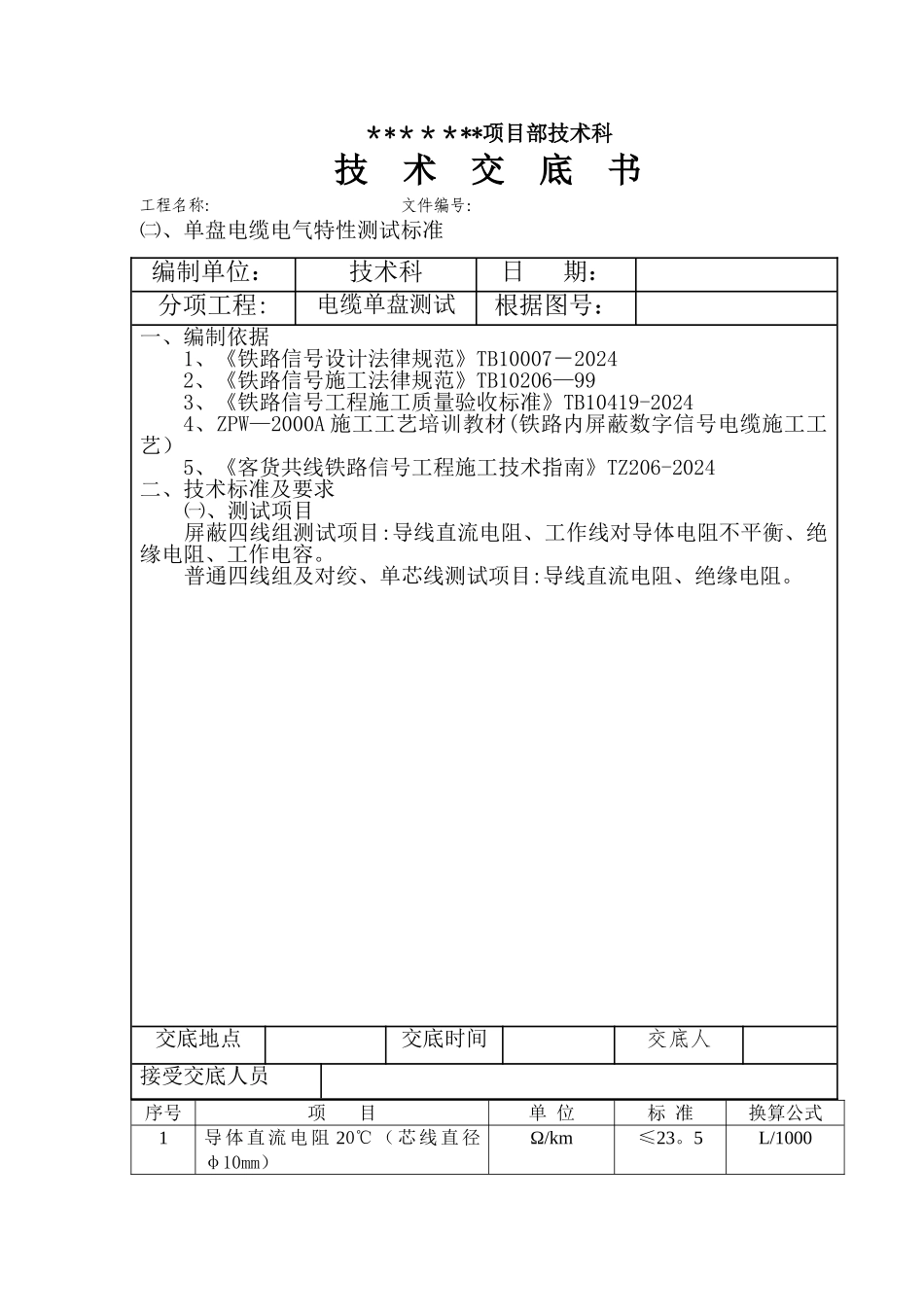

＊*＊＊＊**项目部技术科技 术 交 底 书工程名称: 文件编号： ㈡、单盘电缆电气特性测试标准序号项 目单 位标 准换算公式1导体直流电阻 20℃ （芯线直径φ10mm）Ω/km≤23。5L/1000编制单位：技术科日 期： 分项工程:电缆单盘测试根据图号：一、编制依据1、《铁路信号设计法律规范》TB10007－20242、《铁路信号施工法律规范》TB10206—993、《铁路信号工程施工质量验收标准》TB10419-20244、ZPW—2000A 施工工艺培训教材(铁路内屏蔽数字信号电缆施工工艺）5、《客货共线铁路信号工程施工技术指南》TZ206-2024二、技术标准及要求 ㈠、测试项目屏蔽四线组测试项目:导线直流电阻、工作线对导体电阻不平衡、绝缘电阻、工作电容。普通四线组及对绞、单芯线测试项目:导线直流电阻、绝缘电阻。交底地点交底时间交底人接受交底人员2工作线对导体电阻不平衡 20℃时%≤13绝缘电阻(所有芯线间、芯线对屏蔽层及金属护套间)ΜΩ﹒km≥100001000/L4工作电容(0.8KHZ～1。0KHZ）μF/km27±2L/1000㈢、测试前检查及准备1、单盘测试前，对每一盘电缆进行统一编号,并用红油漆在电缆盘两侧标注清楚。2、检查电缆盘外包装是否完整，电缆外观是否有破损现象，并填写“电缆检查记录表”。3、检查电缆铝护套密封性能。用气压表测量电缆内气压值与电缆出厂的气压值比较，一般情况下电缆内气压变化较小的电缆可认为密封良好.当电缆内无气压时，及时在铝护套内充入 0.4Mpa 的干燥空气，气压稳定后保持 6 小时气压不降低为合格。4、测试用仪表:直流电桥、高阻计电容测试仪、温度计、压力表.5、电缆开剥。电缆盘外端电缆开剥长度为 150～200mm；电缆盘内侧电缆开剥长度为 50~100mm。6、确认电缆端别。面对电缆端头,绿色四线组在红色四线组的顺时针方向为 A 端，反之为 B 端。及时在电缆盘两侧明显位置标注电缆盘外端的电缆端别，并做好记录。例如外 A、外 B。㈣、电气特性测试1、导线直流电阻测试；温度 20℃时每公里长度芯线直流电阻值(R20)换算公式：式中：R20：20℃时每公里长度电阻值，Ω/km L：电缆长度，m t：测量时的环境温度，℃ a20：电阻温度系数,1/℃（0.00393) Rx:实测电阻值测试方法:电缆盘两端电缆开路，待测芯线的两端分别连接到直流电桥的测试端子上，测量电阻值。测试完毕,做好记录并明显标记。2、工作线对导体电阻不平衡计算；工作线对导体电阻不平衡定义为工作线对两根导体的电阻之差与其电阻之和的比值。如；R20＝Rx1-a20(...
