电缆防火设计、施工和验收标准

电缆防火设计、施工和验收标准_第1页
1/10
电缆防火设计、施工和验收标准_第2页
2/10
电缆防火设计、施工和验收标准_第3页
3/10

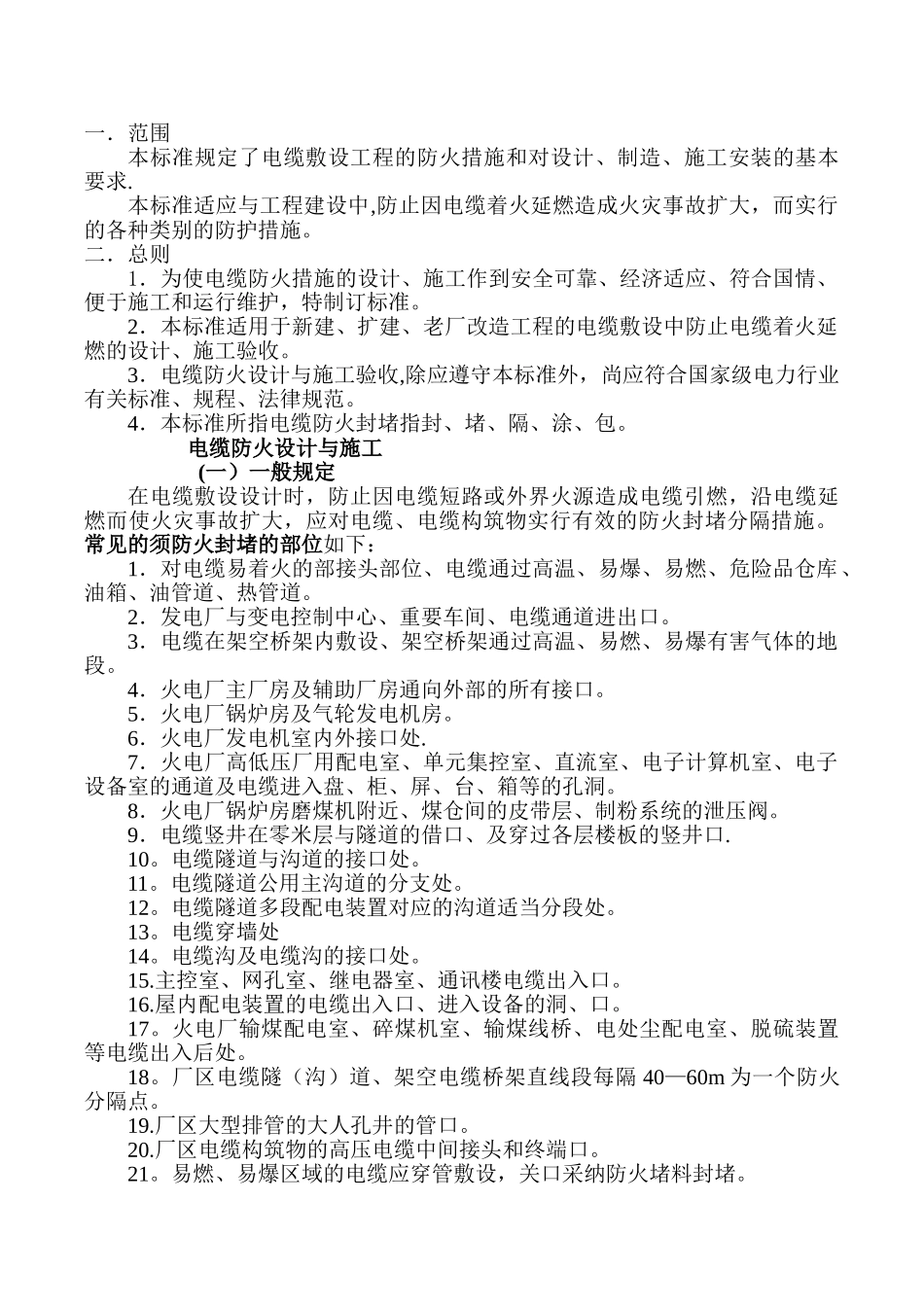

一.范围本标准规定了电缆敷设工程的防火措施和对设计、制造、施工安装的基本要求. 本标准适应与工程建设中,防止因电缆着火延燃造成火灾事故扩大,而实行的各种类别的防护措施。二.总则1.为使电缆防火措施的设计、施工作到安全可靠、经济适应、符合国情、便于施工和运行维护,特制订标准。 2.本标准适用于新建、扩建、老厂改造工程的电缆敷设中防止电缆着火延燃的设计、施工验收。 3.电缆防火设计与施工验收,除应遵守本标准外,尚应符合国家级电力行业有关标准、规程、法律规范。 4.本标准所指电缆防火封堵指封、堵、隔、涂、包。 电缆防火设计与施工 (一)一般规定 在电缆敷设设计时,防止因电缆短路或外界火源造成电缆引燃,沿电缆延燃而使火灾事故扩大,应对电缆、电缆构筑物实行有效的防火封堵分隔措施。常见的须防火封堵的部位如下: 1.对电缆易着火的部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。 2.发电厂与变电控制中心、重要车间、电缆通道进出口。 3.电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体的地段。 4.火电厂主厂房及辅助厂房通向外部的所有接口。 5.火电厂锅炉房及气轮发电机房。 6.火电厂发电机室内外接口处. 7.火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。 8.火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。 9.电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口. 10。电缆隧道与沟道的接口处。 11。电缆隧道公用主沟道的分支处。 12。电缆隧道多段配电装置对应的沟道适当分段处。 13。电缆穿墙处 14。电缆沟及电缆沟的接口处。 15.主控室、网孔室、继电器室、通讯楼电缆出入口。 16.屋内配电装置的电缆出入口、进入设备的洞、口。 17。火电厂输煤配电室、碎煤机室、输煤线桥、电处尘配电室、脱硫装置等电缆出入后处。 18。厂区电缆隧(沟)道、架空电缆桥架直线段每隔 40—60m 为一个防火分隔点。 19.厂区大型排管的大人孔井的管口。 20.厂区电缆构筑物的高压电缆中间接头和终端口。 21。易燃、易爆区域的电缆应穿管敷设,关口采纳防火堵料封堵。 22.重要回路双电源供电的电缆及厂用工作与备用电源堆放在统一层次(桥架)内,应对其中一回路进行耐火分隔。 23。在采纳难燃及耐火电缆的工程中,仍应考虑防火措施。 24。电缆大型排管、地...
