电缆隧道施工专项方案VIP专享

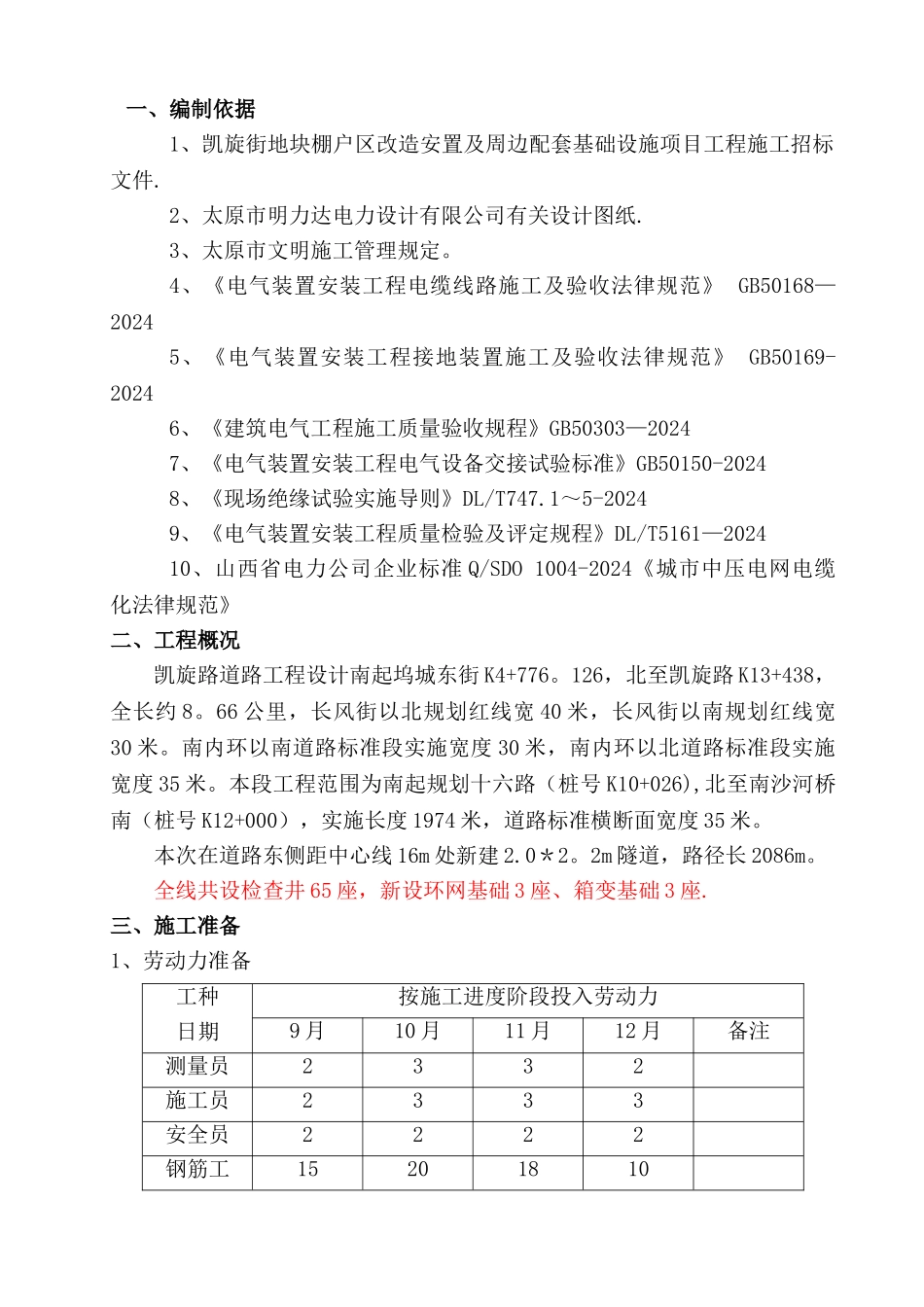

一、编制依据1、凯旋街地块棚户区改造安置及周边配套基础设施项目工程施工招标文件.2、太原市明力达电力设计有限公司有关设计图纸.3、太原市文明施工管理规定。4、《电气装置安装工程电缆线路施工及验收法律规范》 GB50168—2024 5、《电气装置安装工程接地装置施工及验收法律规范》 GB50169-20246、《建筑电气工程施工质量验收规程》GB50303—20247、《电气装置安装工程电气设备交接试验标准》GB50150-2024 8、《现场绝缘试验实施导则》DL/T747.1～5-2024 9、《电气装置安装工程质量检验及评定规程》DL/T5161—2024 10、山西省电力公司企业标准 Q/SDO 1004-2024《城市中压电网电缆化法律规范》二、工程概况凯旋路道路工程设计南起坞城东街 K4+776。126，北至凯旋路 K13+438，全长约 8。66 公里，长风街以北规划红线宽 40 米，长风街以南规划红线宽30 米。南内环以南道路标准段实施宽度 30 米，南内环以北道路标准段实施宽度 35 米。本段工程范围为南起规划十六路（桩号 K10+026),北至南沙河桥南（桩号 K12+000），实施长度 1974 米，道路标准横断面宽度 35 米。本次在道路东侧距中心线 16m 处新建 2.0＊2。2m 隧道，路径长 2086m。全线共设检查井 65 座，新设环网基础 3 座、箱变基础 3 座.三、施工准备1、劳动力准备工种日期按施工进度阶段投入劳动力9 月10 月11 月12 月备注测量员2332施工员2333安全员2222钢筋工15201810木工15201810混凝土工3555电焊工2222电工1111壮工25353020合计679182552、物资材料准备针对电力排管、电缆隧道工程的施工内容，在施工之前对电力排管、电缆隧道工程所使用的塑钢复合管管材、电缆支架、吊架、接地极、钢筋等材料，做好材料使用计划，确定管材供应厂商并提出详细的进场计划,同时，根据施工进度，适时调整材料进场计划，确保在不耽误工期的前提下，减少现场的库存，以免造成不必要的积压和浪费。3、设备准备针对本工程施工特点,主要使用以下机械设备：机械设备表设备名称型号数量单位备注挖掘机PC-400—54台装载机ZL—503台蛙式夯VT20504台电焊机BX4002台振捣棒305台钢筋弯曲机GW40B2台钢筋切断机GQ40B2台钢筋调直机GT4/82台发电机SDW242S1台洒水车WX150AS1台4、现场准备（1)管线施工前勘查现场，对场内地上地下构筑物进行勘察，对地下现况管线采纳人工挖探坑确定管线的位置、高程、管材、管径、走向,施工中对现况管线进行保护。（2）确定电缆隧道与雨、污水管道的走...
