电表改装实验报告

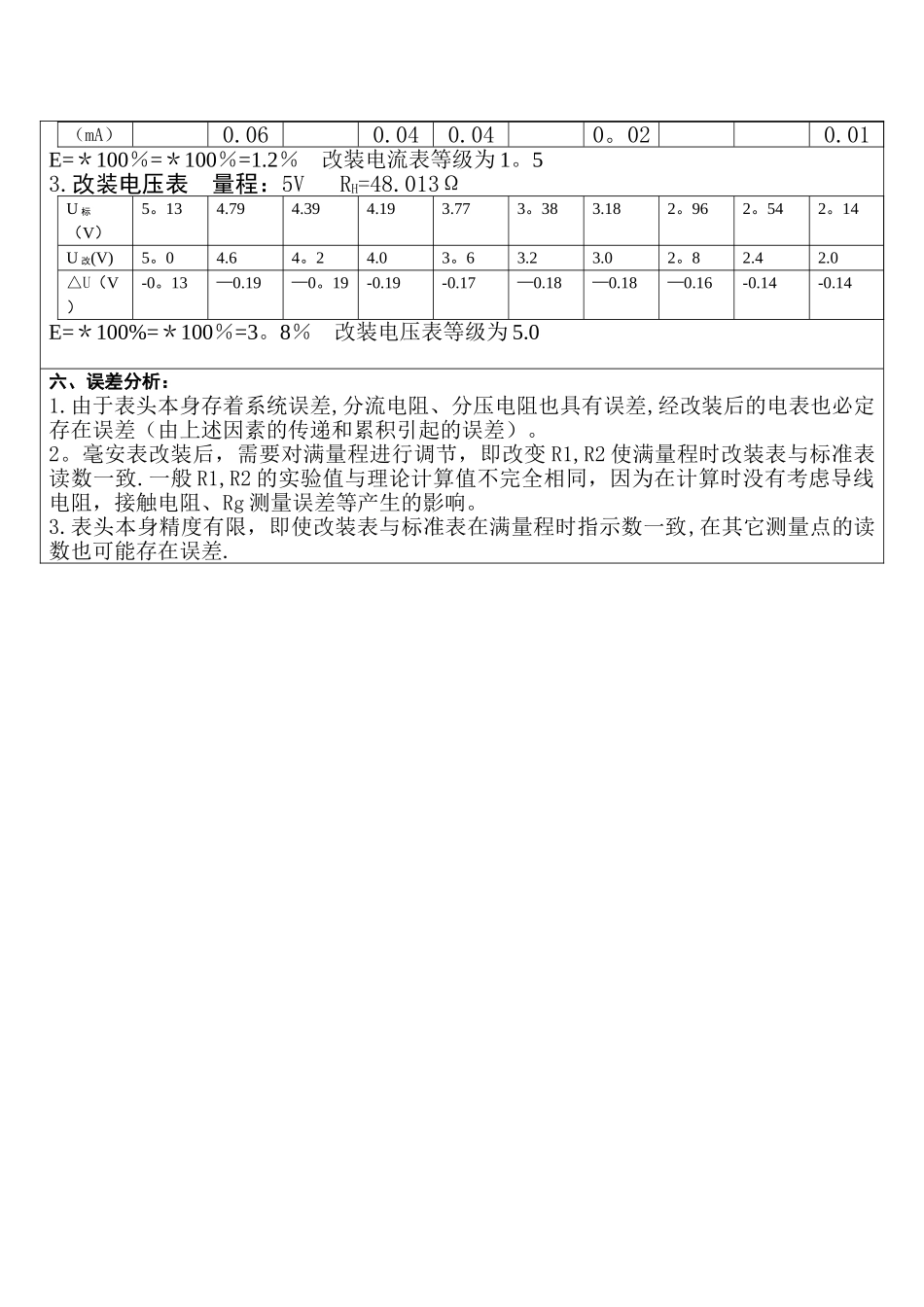

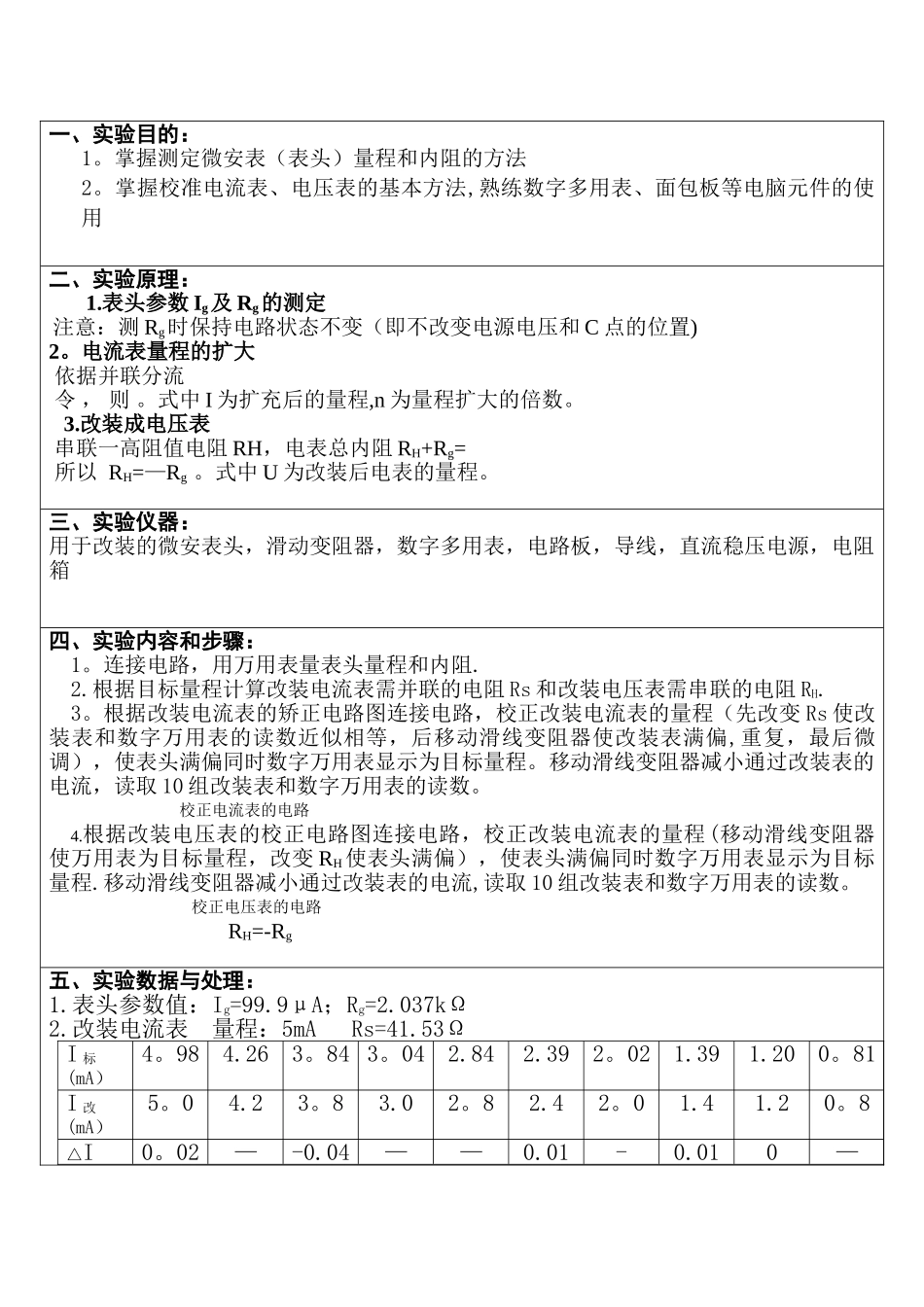

一、实验目的：1。掌握测定微安表（表头）量程和内阻的方法2。掌握校准电流表、电压表的基本方法,熟练数字多用表、面包板等电脑元件的使用二、实验原理：1.表头参数 Ig及 Rg的测定 注意：测 Rg时保持电路状态不变（即不改变电源电压和 C 点的位置)2。电流表量程的扩大 依据并联分流 令 ， 则 。式中 I 为扩充后的量程,n 为量程扩大的倍数。 3.改装成电压表 串联一高阻值电阻 RH，电表总内阻 RH+Rg= 所以 RH=—Rg 。式中 U 为改装后电表的量程。 三、实验仪器：用于改装的微安表头，滑动变阻器，数字多用表，电路板，导线，直流稳压电源，电阻箱四、实验内容和步骤：1。连接电路，用万用表量表头量程和内阻.2.根据目标量程计算改装电流表需并联的电阻 Rs 和改装电压表需串联的电阻 RH.3。根据改装电流表的矫正电路图连接电路，校正改装电流表的量程（先改变 Rs 使改装表和数字万用表的读数近似相等，后移动滑线变阻器使改装表满偏,重复，最后微调），使表头满偏同时数字万用表显示为目标量程。移动滑线变阻器减小通过改装表的电流，读取 10 组改装表和数字万用表的读数。 校正电流表的电路4.根据改装电压表的校正电路图连接电路，校正改装电流表的量程(移动滑线变阻器使万用表为目标量程，改变 RH使表头满偏），使表头满偏同时数字万用表显示为目标量程.移动滑线变阻器减小通过改装表的电流,读取 10 组改装表和数字万用表的读数。 校正电压表的电路 RH=-Rg五、实验数据与处理：1.表头参数值：Ig=99.9μA；Rg=2.037kΩ2.改装电流表 量程：5mA Rs=41.53ΩI 标(mA）4。984.263。84 3。042.842.392。021.391.200。81I 改(mA）5。04.23。83.02。82.42。01.41.20。8△I0。02—-0.04——0.01-0.010—（mA）0.060.040.040。020.01E=＊100％=＊100％=1.2％ 改装电流表等级为 1。53.改装电压表 量程：5V RH=48.013ΩU 标（V）5。134.794.394.193.773。383.182。962。542。14U 改(V)5。04.64。24.03。63.23.02。82.42.0△U（V）-0。13—0.19—0。19-0.19-0.17—0.18—0.18—0.16-0.14-0.14E=＊100%=＊100％=3。8％ 改装电压表等级为 5.0六、误差分析：1.由于表头本身存着系统误差,分流电阻、分压电阻也具有误差,经改装后的电表也必定存在误差（由上述因素的传递和累积引起的误差）。2。毫安表改装后，需要对满量程进行调节，即改变 R1,R2 使满量程时改装表与标准表读数一致.一般 R1,R2 的实验值与理论计算值不完全相同，因为在计算时没有考虑导线电阻，接触电阻、Rg 测量误差等产生的影响。3.表头本身精度有限，即使改装表与标准表在满量程时指示数一致,在其它测量点的读数也可能存在误差.
