电路分析精品试题及答案

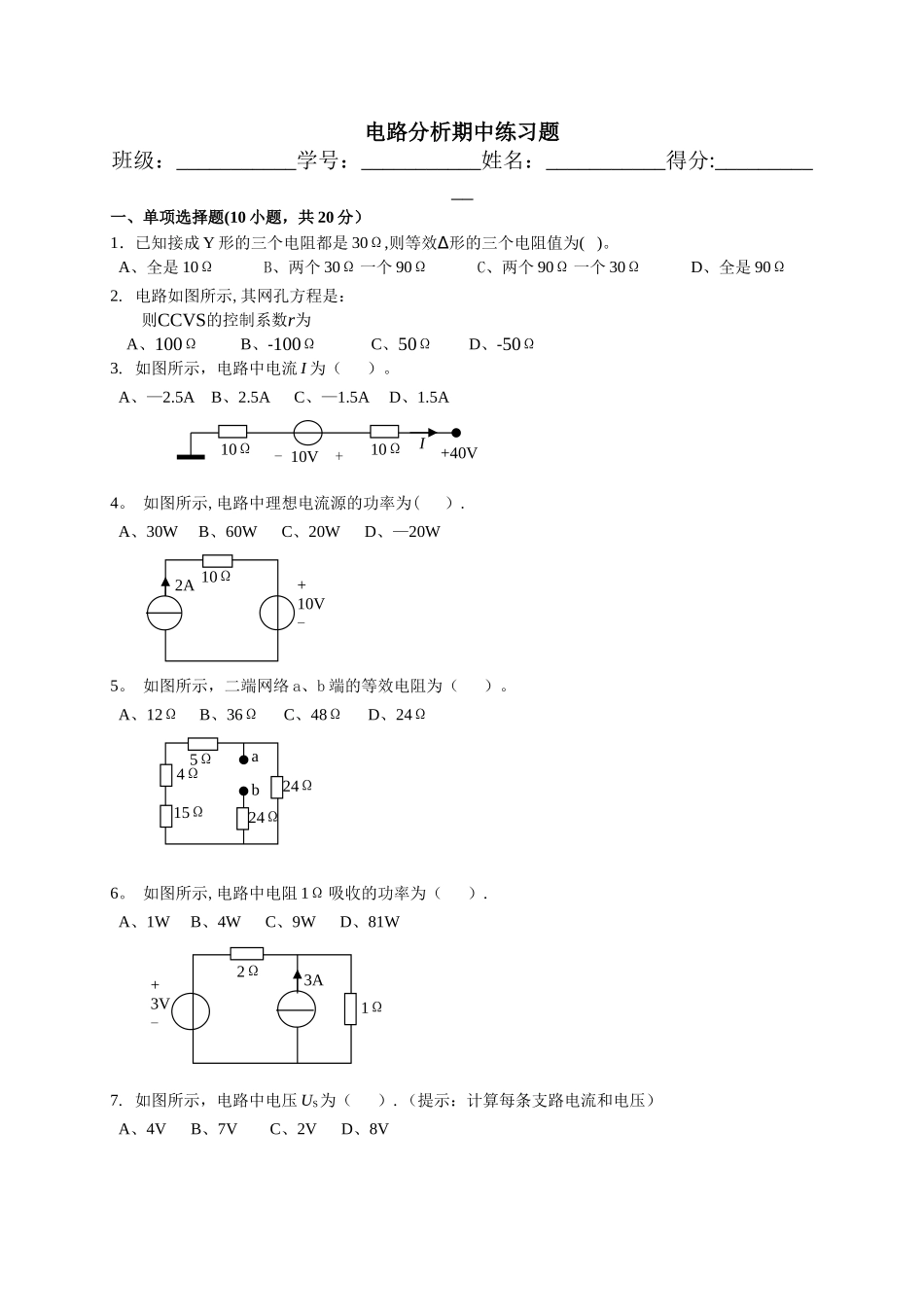

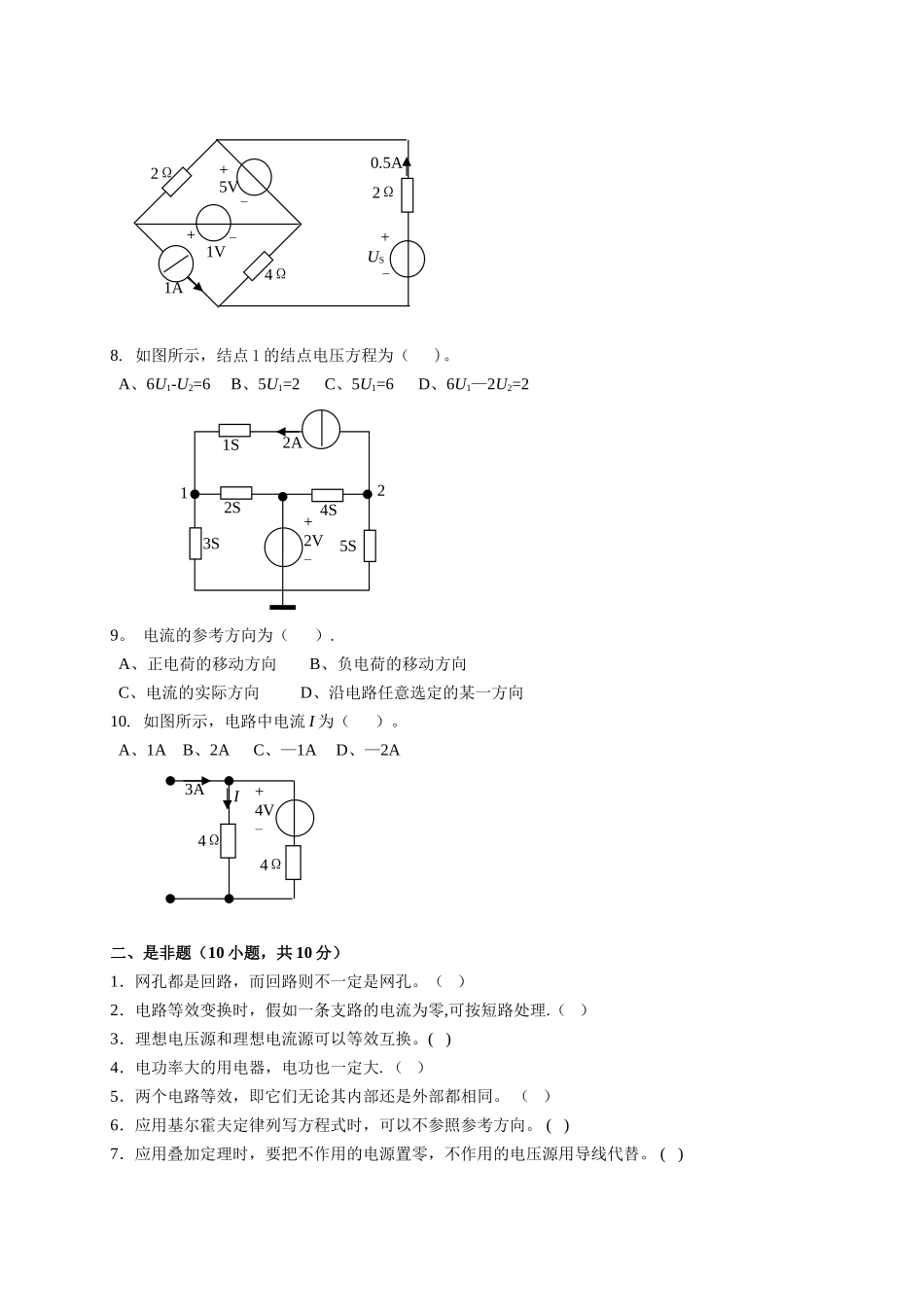

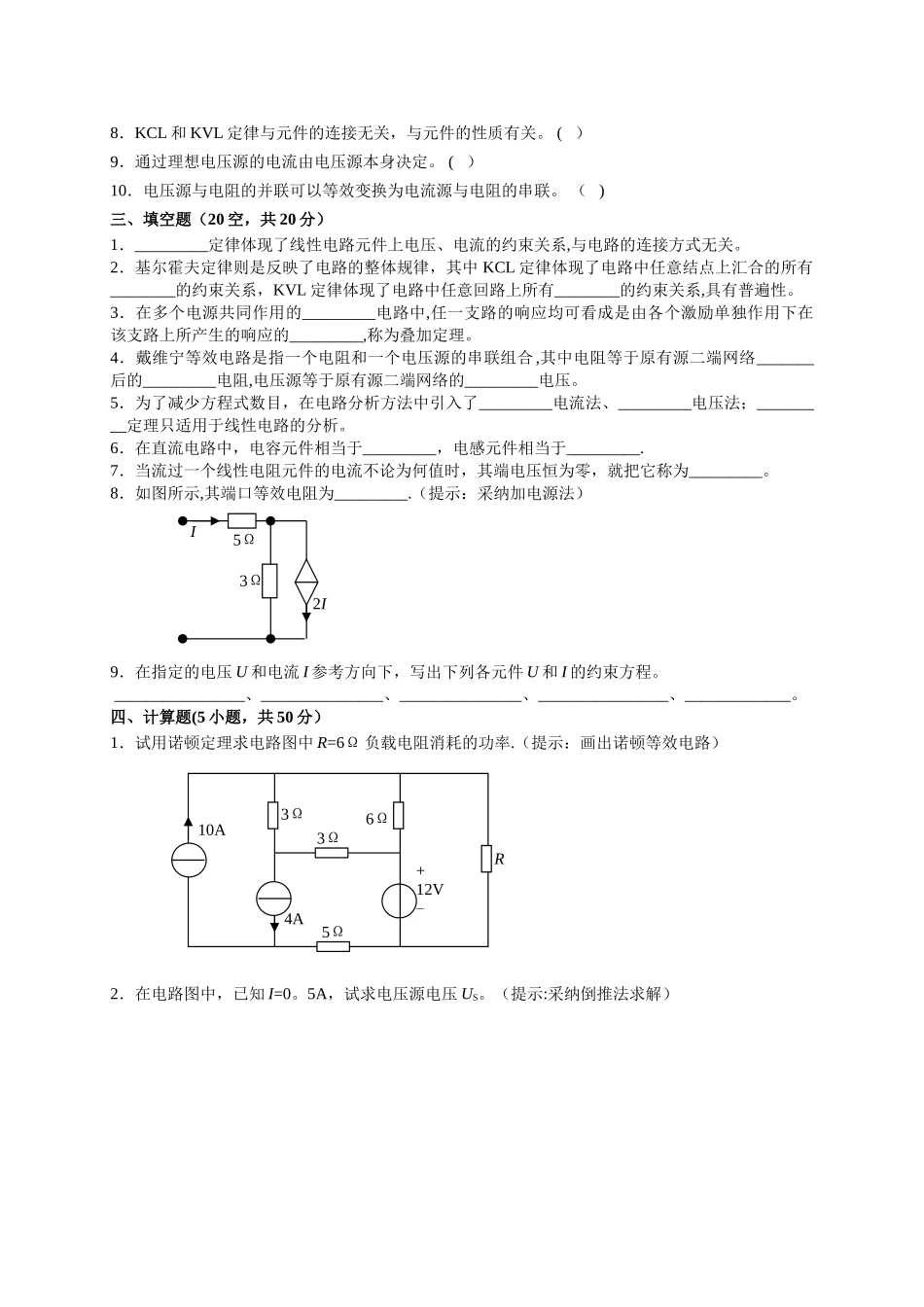

电路分析期中练习题班级：___________学号：___________姓名：___________得分:___________一、单项选择题(10 小题，共 20 分）1．已知接成 Y 形的三个电阻都是 30Ω,则等效∆形的三个电阻值为( )。 A、全是 10Ω B、两个 30Ω 一个 90Ω C、两个 90Ω 一个 30Ω D、全是 90Ω2. 电路如图所示,其网孔方程是： 则CCVS的控制系数r为 A、100ΩB、-100ΩC、50ΩD、-50Ω3. 如图所示，电路中电流 I 为（ ）。 A、—2.5A B、2.5A C、—1.5A D、1.5A 4。 如图所示,电路中理想电流源的功率为( ）. A、30W B、60W C、20W D、—20W5。 如图所示，二端网络 a、b 端的等效电阻为（ ）。 A、12Ω B、36Ω C、48Ω D、24Ω6。 如图所示,电路中电阻 1Ω 吸收的功率为（ ）. A、1W B、4W C、9W D、81W7. 如图所示，电路中电压 US为（ ）.（提示：计算每条支路电流和电压） A、4V B、7V C、2V D、8V10Ω10Ω- 10V ++40VI10Ω+10V-2A15Ω4Ω5Ω24Ω24Ωab+3V-2Ω1Ω3A8. 如图所示，结点 1 的结点电压方程为（ )。 A、6U1-U2=6 B、5U1=2 C、5U1=6 D、6U1—2U2=29。 电流的参考方向为（ ）. A、正电荷的移动方向 B、负电荷的移动方向 C、电流的实际方向 D、沿电路任意选定的某一方向10. 如图所示，电路中电流 I 为（ ）。 A、1A B、2A C、—1A D、—2A二、是非题（10 小题，共 10 分）1．网孔都是回路，而回路则不一定是网孔。（ ）2．电路等效变换时，假如一条支路的电流为零,可按短路处理.（ ）3．理想电压源和理想电流源可以等效互换。( )4．电功率大的用电器，电功也一定大. （ ）5．两个电路等效，即它们无论其内部还是外部都相同。 （ ）6．应用基尔霍夫定律列写方程式时，可以不参照参考方向。 ( )7．应用叠加定理时，要把不作用的电源置零，不作用的电压源用导线代替。 ( )2Ω4Ω2Ω+++---5V1VUS0.5A1A+2V-2A1S2S3S4S5S124Ω4Ω+4V-3AI8．KCL 和 KVL 定律与元件的连接无关，与元件的性质有关。 ( ）9．通过理想电压源的电流由电压源本身决定。 ( ）10．电压源与电阻的并联可以等效变换为电流源与电阻的串联。 （ )三、填空题（20 空，共 20 分）1．_________定律体现了线性电路元件上电压、电流的约束关系,与电路的连接方式无关。2．基尔霍夫定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇合的所有________的约束关...
