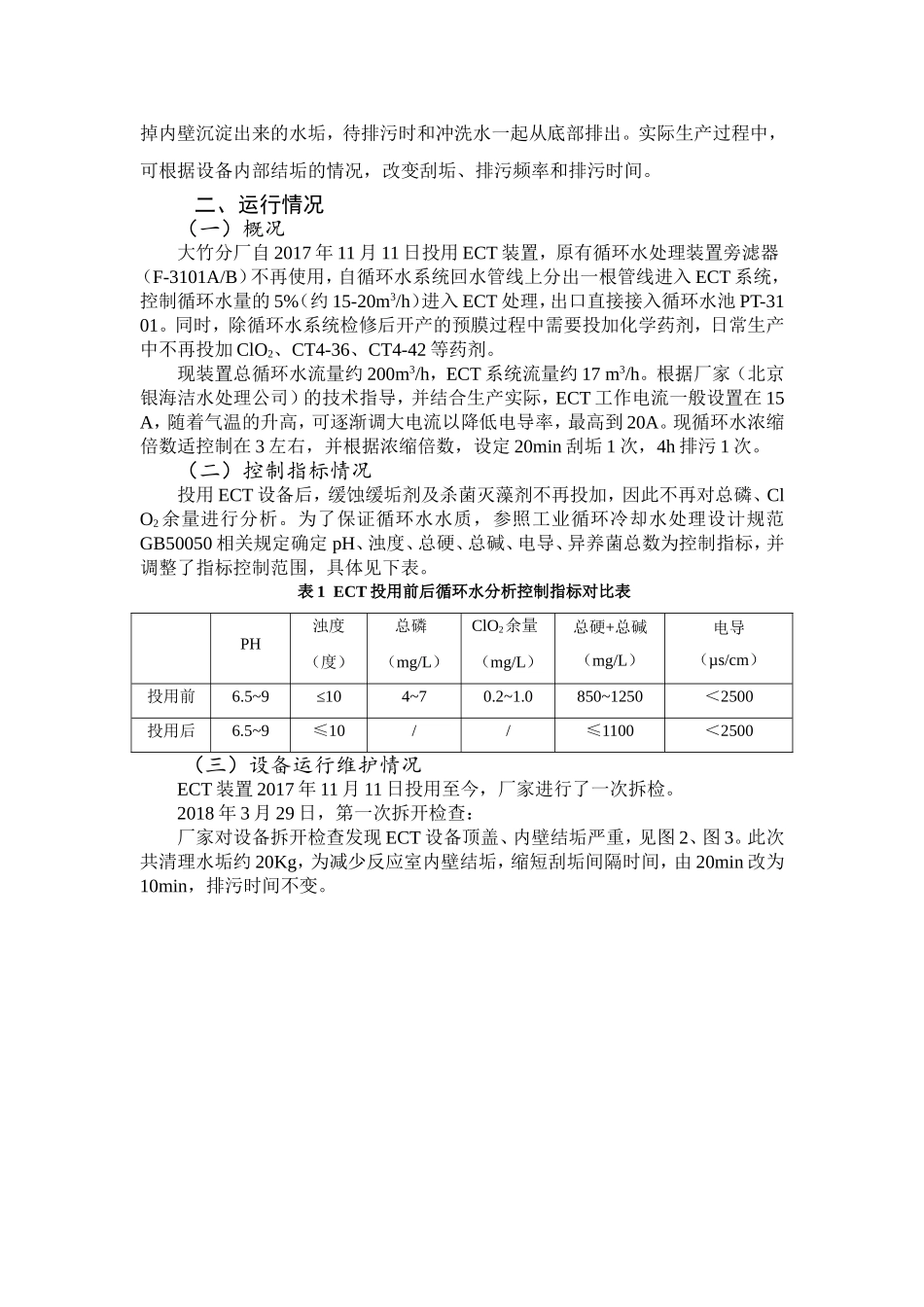

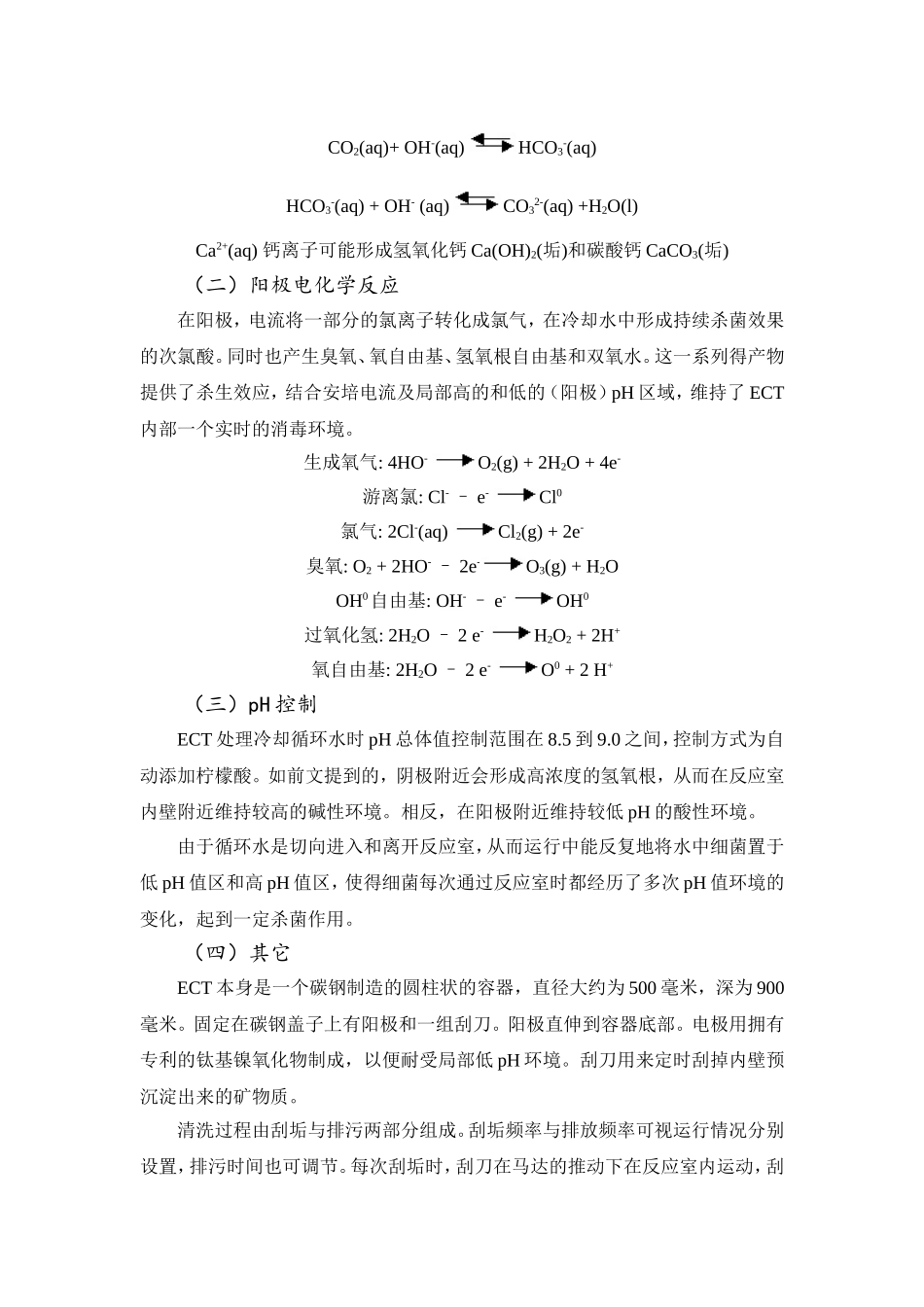

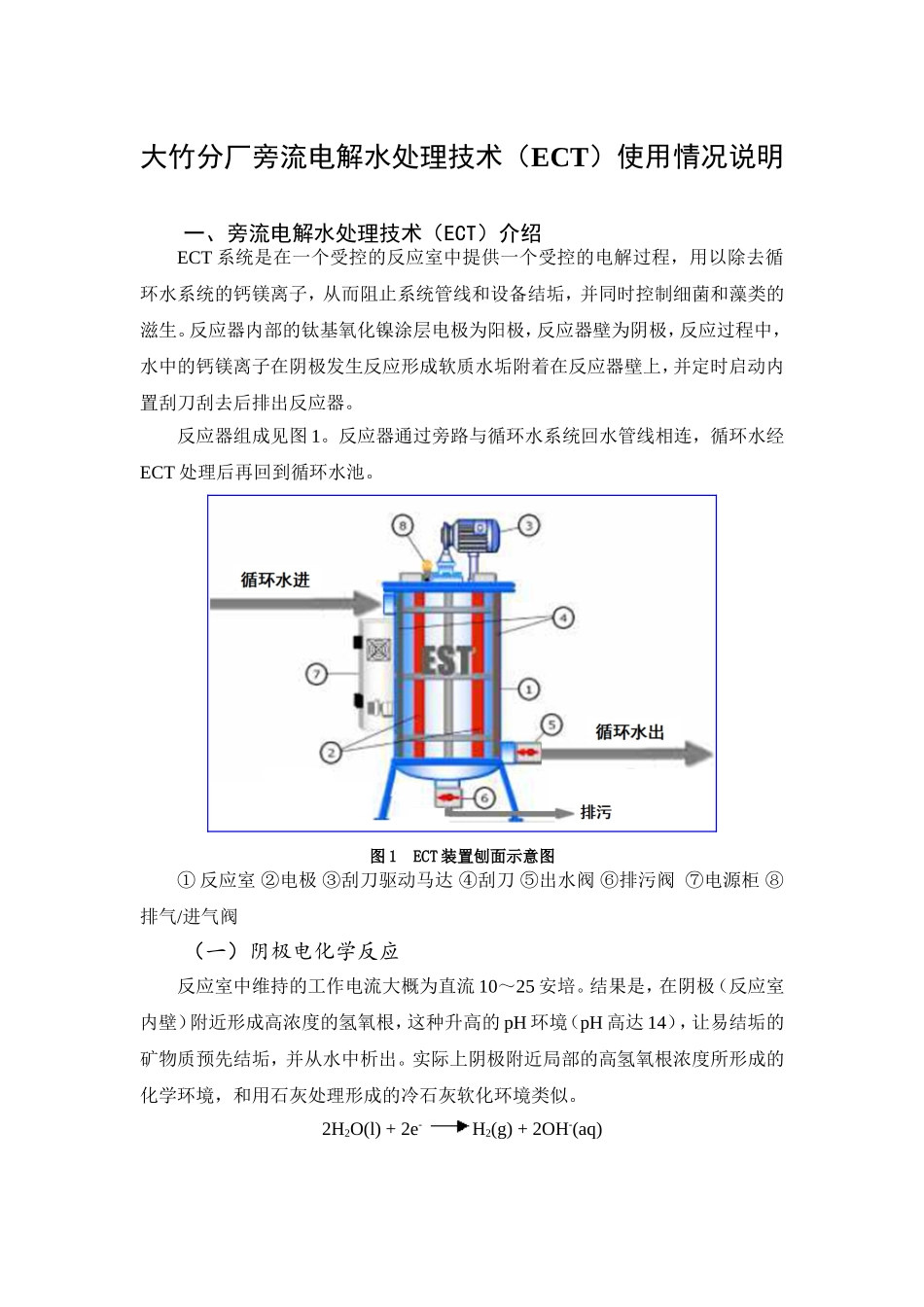

大竹分厂旁流电解水处理技术（ECT）使用情况说明一、旁流电解水处理技术（ECT）介绍ECT 系统是在一个受控的反应室中提供一个受控的电解过程，用以除去循环水系统的钙镁离子，从而阻止系统管线和设备结垢，并同时控制细菌和藻类的滋生。反应器内部的钛基氧化镍涂层电极为阳极，反应器壁为阴极，反应过程中，水中的钙镁离子在阴极发生反应形成软质水垢附着在反应器壁上，并定时启动内置刮刀刮去后排出反应器。反应器组成见图 1。反应器通过旁路与循环水系统回水管线相连，循环水经ECT 处理后再回到循环水池。图 1 ECT 装置刨面示意图① 反应室 ②电极 ③刮刀驱动马达 ④刮刀 ⑤出水阀 ⑥排污阀 ⑦电源柜 ⑧排气/进气阀（一）阴极电化学反应反应室中维持的工作电流大概为直流 10～25 安培。结果是，在阴极（反应室内壁）附近形成高浓度的氢氧根，这种升高的 pH 环境（pH 高达 14），让易结垢的矿物质预先结垢，并从水中析出。实际上阴极附近局部的高氢氧根浓度所形成的化学环境，和用石灰处理形成的冷石灰软化环境类似。2H2O(l) + 2e- H2(g) + 2OH-(aq)CO2(aq)+ OH-(aq) HCO3-(aq)HCO3-(aq) + OH- (aq) CO32-(aq) +H2O(l)Ca2+(aq) 钙离子可能形成氢氧化钙 Ca(OH)2(垢)和碳酸钙 CaCO3(垢)（二）阳极电化学反应在阳极，电流将一部分的氯离子转化成氯气，在冷却水中形成持续杀菌效果的次氯酸。同时也产生臭氧、氧自由基、氢氧根自由基和双氧水。这一系列得产物提供了杀生效应，结合安培电流及局部高的和低的（阳极）pH 区域，维持了 ECT内部一个实时的消毒环境。生成氧气: 4HO- O2(g) + 2H2O + 4e-游离氯: Cl- – e- Cl0氯气: 2Cl-(aq) Cl2(g) + 2e-臭氧: O2 + 2HO- – 2e-O3(g) + H2OOH0自由基: OH- – e- OH0过氧化氢: 2H2O – 2 e- H2O2 + 2H+氧自由基: 2H2O – 2 e- O0 + 2 H+（三）pH 控制ECT 处理冷却循环水时 pH 总体值控制范围在 8.5 到 9.0 之间，控制方式为自动添加柠檬酸。如前文提到的，阴极附近会形成高浓度的氢氧根，从而在反应室内壁附近维持较高的碱性环境。相反，在阳极附近维持较低 pH 的酸性环境。由于循环水是切向进入和离开反应室，从而运行中能反复地将水中细菌置于低 pH 值区和高 pH 值区，使得细菌每次通过反应室时都经历了多次 pH 值环境的变化，起到一定杀菌作用。（四）其它ECT 本身是一个碳钢制造的圆柱状的容器，直径大约...
