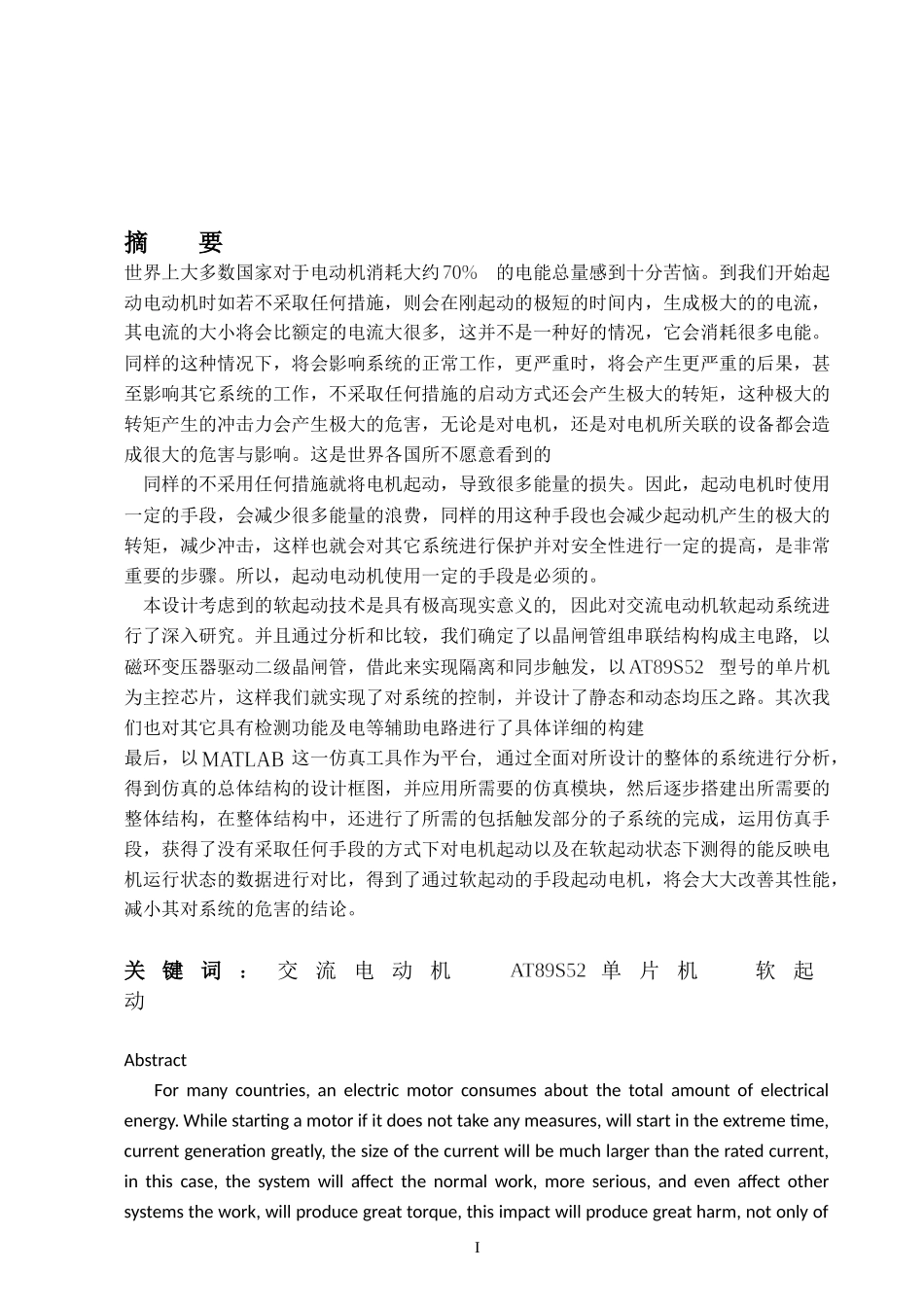

I摘 要世界上大多数国家对于电动机消耗大约的电能总量感到十分苦恼。到我们开始起动电动机时如若不采取任何措施，则会在刚起动的极短的时间内，生成极大的的电流，其电流的大小将会比额定的电流大很多, 这并不是一种好的情况，它会消耗很多电能。同样的这种情况下，将会影响系统的正常工作，更严重时，将会产生更严重的后果，甚至影响其它系统的工作，不采取任何措施的启动方式还会产生极大的转矩，这种极大的转矩产生的冲击力会产生极大的危害，无论是对电机，还是对电机所关联的设备都会造成很大的危害与影响。这是世界各国所不愿意看到的 同样的不采用任何措施就将电机起动，导致很多能量的损失。因此，起动电机时使用一定的手段，会减少很多能量的浪费，同样的用这种手段也会减少起动机产生的极大的转矩，减少冲击，这样也就会对其它系统进行保护并对安全性进行一定的提高，是非常重要的步骤。所以，起动电动机使用一定的手段是必须的。 本设计考虑到的软起动技术是具有极高现实意义的, 因此对交流电动机软起动系统进行了深入研究。并且通过分析和比较，我们确定了以晶闸管组串联结构构成主电路, 以磁环变压器驱动二级晶闸管，借此来实现隔离和同步触发，以型号的单片机为主控芯片，这样我们就实现了对系统的控制，并设计了静态和动态均压之路。其次我们也对其它具有检测功能及电等辅助电路进行了具体详细的构建最后，以这一仿真工具作为平台, 通过全面对所设计的整体的系统进行分析，得到仿真的总体结构的设计框图，并应用所需要的仿真模块，然后逐步搭建出所需要的整体结构，在整体结构中，还进行了所需的包括触发部分的子系统的完成，运用仿真手段，获得了没有采取任何手段的方式下对电机起动以及在软起动状态下测得的能反映电机运行状态的数据进行对比，得到了通过软起动的手段起动电机，将会大大改善其性能，减小其对系统的危害的结论。 关 键 词：交 流电 动 机 单 片 机 软起动Abstract For many countries, an electric motor consumes about the total amount of electrical energy. While starting a motor if it does not take any measures, will start in the extreme time, current generation greatly, the size of the current will be much larger than the rated current, in this case, the system will affect the normal work, more seriou...
