白炽灯照明电路的安装教案

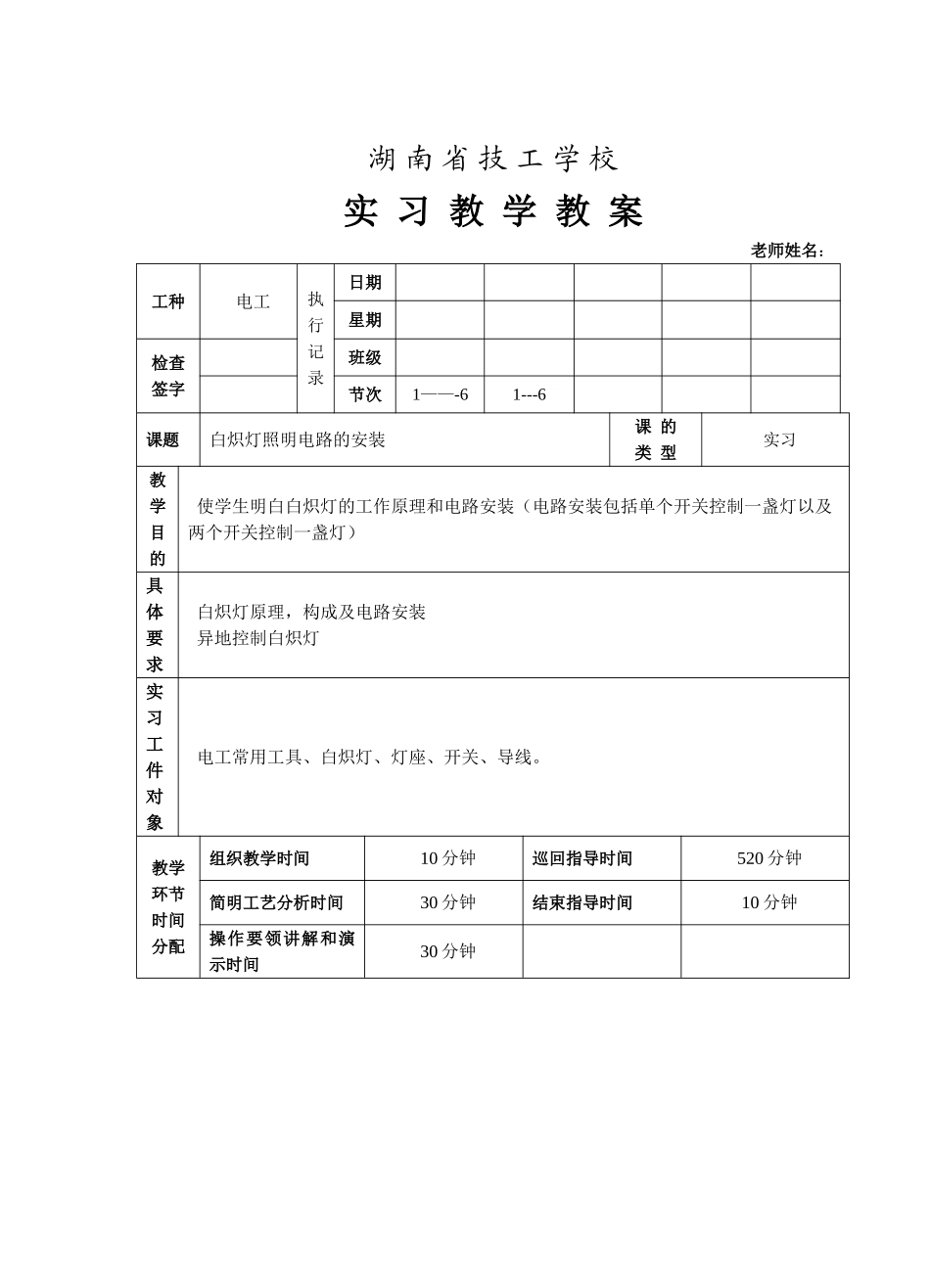

白炽灯照明电路的安装教案_第1页
1/6
白炽灯照明电路的安装教案_第2页
2/6

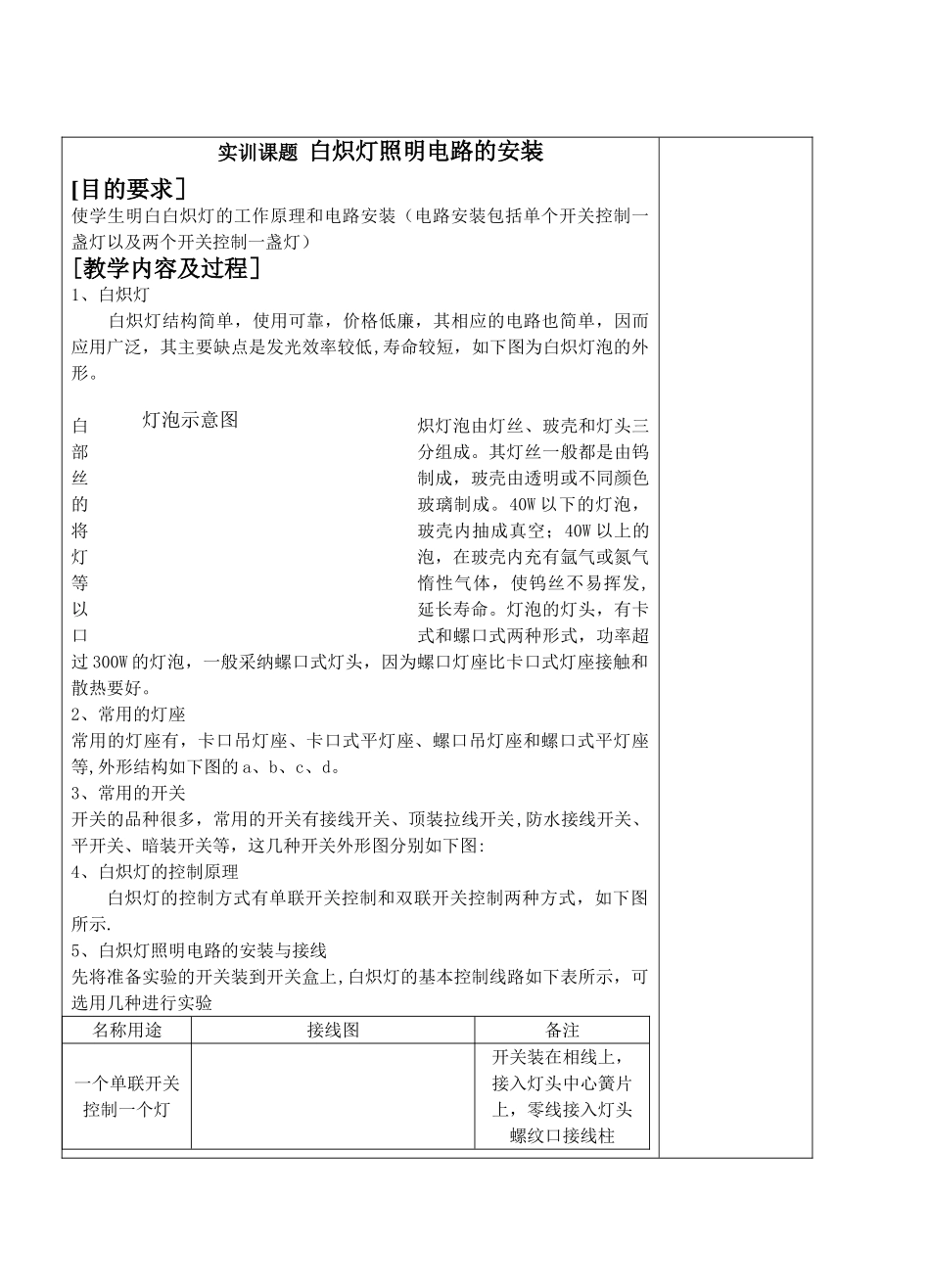

白炽灯照明电路的安装教案_第3页
3/6
湖 南 省 技 工 学 校实 习 教 学 教 案老师姓名:工种电工执行记录日期星期检查签字班级节次1——-61---6课题白炽灯照明电路的安装课 的类 型实习教学目的使学生明白白炽灯的工作原理和电路安装(电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯)具体要求白炽灯原理,构成及电路安装异地控制白炽灯实习工件对象电工常用工具、白炽灯、灯座、开关、导线。教学环节时间分配组织教学时间10 分钟巡回指导时间520 分钟简明工艺分析时间30 分钟结束指导时间10 分钟操作要领讲解和演示时间30 分钟教学后记实训课题 白炽灯照明电路的安装[目的要求]使学生明白白炽灯的工作原理和电路安装(电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯)[教学内容及过程]1、白炽灯白炽灯结构简单,使用可靠,价格低廉,其相应的电路也简单,因而应用广泛,其主要缺点是发光效率较低,寿命较短,如下图为白炽灯泡的外形。白炽灯泡由灯丝、玻壳和灯头三部分组成。其灯丝一般都是由钨丝制成,玻壳由透明或不同颜色的玻璃制成。40W 以下的灯泡,将玻壳内抽成真空;40W 以上的灯泡,在玻壳内充有氩气或氮气等惰性气体,使钨丝不易挥发,以延长寿命。灯泡的灯头,有卡口式和螺口式两种形式,功率超过 300W 的灯泡,一般采纳螺口式灯头,因为螺口灯座比卡口式灯座接触和散热要好。2、常用的灯座常用的灯座有,卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等,外形结构如下图的 a、b、c、d。3、常用的开关开关的品种很多,常用的开关有接线开关、顶装拉线开关,防水接线开关、平开关、暗装开关等,这几种开关外形图分别如下图:4、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式,如下图所示.5、白炽灯照明电路的安装与接线先将准备实验的开关装到开关盒上,白炽灯的基本控制线路如下表所示,可选用几种进行实验名称用途接线图备注一个单联开关控制一个灯开关装在相线上,接入灯头中心簧片上,零线接入灯头螺纹口接线柱 灯泡示意图一个单联开关控制两个灯超过两个灯按虚线延伸,但要注意开关允许容量两个单联开关,分别控制两盏灯用于多个开关及多个灯,可延伸接线两个双联开关在两地,控制一个灯用于楼梯或走廊,两端都能开、关的场合。接线口诀:开关之间三条线,零线经过不许断,电源与灯各一边。6、白炽灯常见故障及处理方法序号 故障现象 故障原因 处理方法 l 灯泡不亮 1.灯丝烧断 2.灯丝引线...
