百分表拆装及结构分析

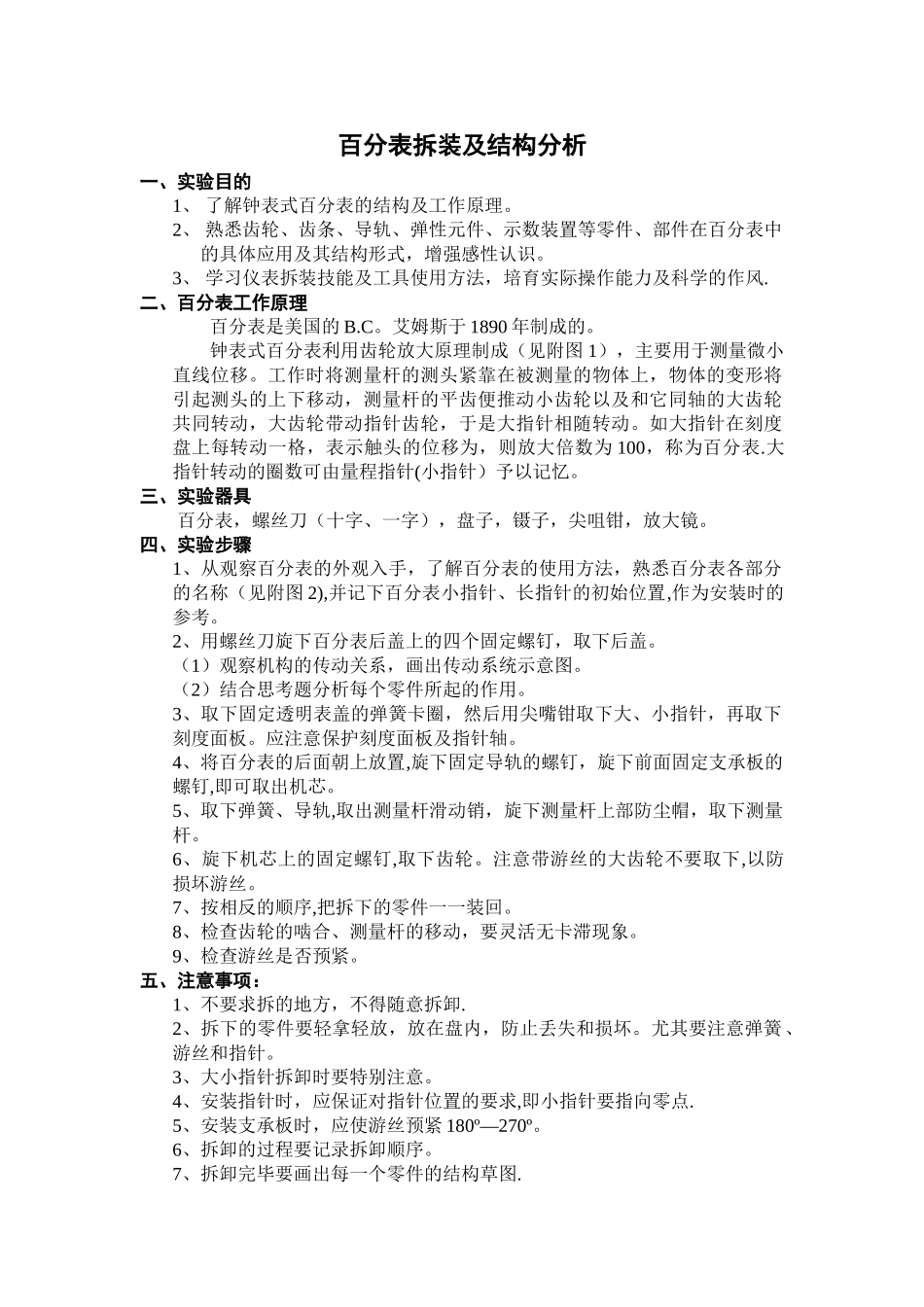

百分表拆装及结构分析_第1页
1/2

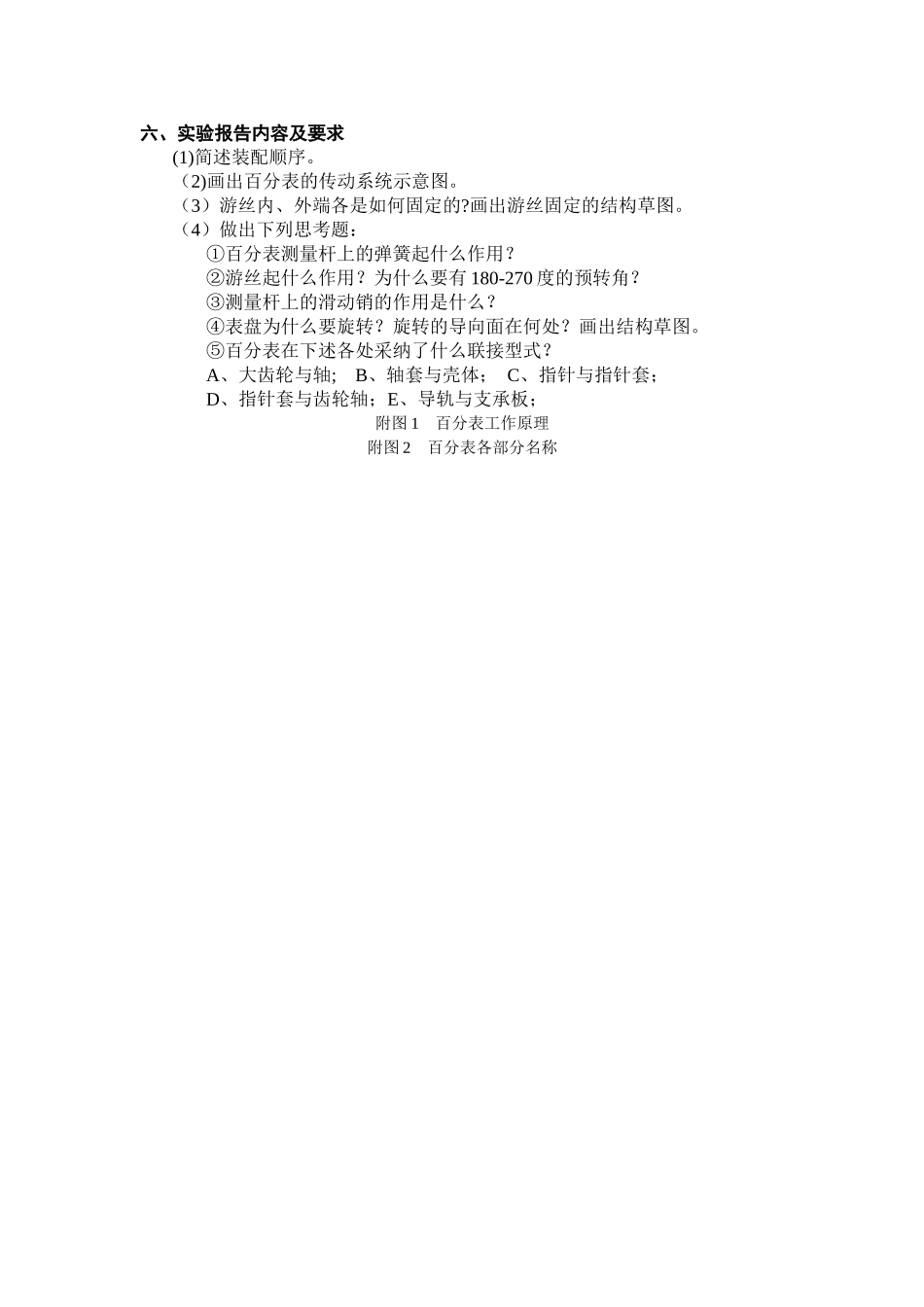

百分表拆装及结构分析_第2页
2/2
百分表拆装及结构分析一、实验目的1、 了解钟表式百分表的结构及工作原理。2、 熟悉齿轮、齿条、导轨、弹性元件、示数装置等零件、部件在百分表中的具体应用及其结构形式,增强感性认识。3、 学习仪表拆装技能及工具使用方法,培育实际操作能力及科学的作风.二、百分表工作原理百分表是美国的 B.C。艾姆斯于 1890 年制成的。钟表式百分表利用齿轮放大原理制成(见附图 1),主要用于测量微小直线位移。工作时将测量杆的测头紧靠在被测量的物体上,物体的变形将引起测头的上下移动,测量杆的平齿便推动小齿轮以及和它同轴的大齿轮共同转动,大齿轮带动指针齿轮,于是大指针相随转动。如大指针在刻度盘上每转动一格,表示触头的位移为,则放大倍数为 100,称为百分表.大指针转动的圈数可由量程指针(小指针)予以记忆。三、实验器具百分表,螺丝刀(十字、一字),盘子,镊子,尖咀钳,放大镜。四、实验步骤1、从观察百分表的外观入手,了解百分表的使用方法,熟悉百分表各部分的名称(见附图 2),并记下百分表小指针、长指针的初始位置,作为安装时的参考。2、用螺丝刀旋下百分表后盖上的四个固定螺钉,取下后盖。(1)观察机构的传动关系,画出传动系统示意图。(2)结合思考题分析每个零件所起的作用。3、取下固定透明表盖的弹簧卡圈,然后用尖嘴钳取下大、小指针,再取下刻度面板。应注意保护刻度面板及指针轴。4、将百分表的后面朝上放置,旋下固定导轨的螺钉,旋下前面固定支承板的螺钉,即可取出机芯。5、取下弹簧、导轨,取出测量杆滑动销,旋下测量杆上部防尘帽,取下测量杆。6、旋下机芯上的固定螺钉,取下齿轮。注意带游丝的大齿轮不要取下,以防损坏游丝。7、按相反的顺序,把拆下的零件一一装回。8、检查齿轮的啮合、测量杆的移动,要灵活无卡滞现象。9、检查游丝是否预紧。五、注意事项:1、不要求拆的地方,不得随意拆卸.2、拆下的零件要轻拿轻放,放在盘内,防止丢失和损坏。尤其要注意弹簧、游丝和指针。3、大小指针拆卸时要特别注意。4、安装指针时,应保证对指针位置的要求,即小指针要指向零点.5、安装支承板时,应使游丝预紧 180º—270º。6、拆卸的过程要记录拆卸顺序。7、拆卸完毕要画出每一个零件的结构草图.六、实验报告内容及要求(1)简述装配顺序。(2)画出百分表的传动系统示意图。(3)游丝内、外端各是如何固定的?画出游丝固定的结构草图。(4)做出下列思考题:①百分表测量杆上的弹簧起什么作用?②游丝起什么作用?...
