百分表的读数方法和使用方法

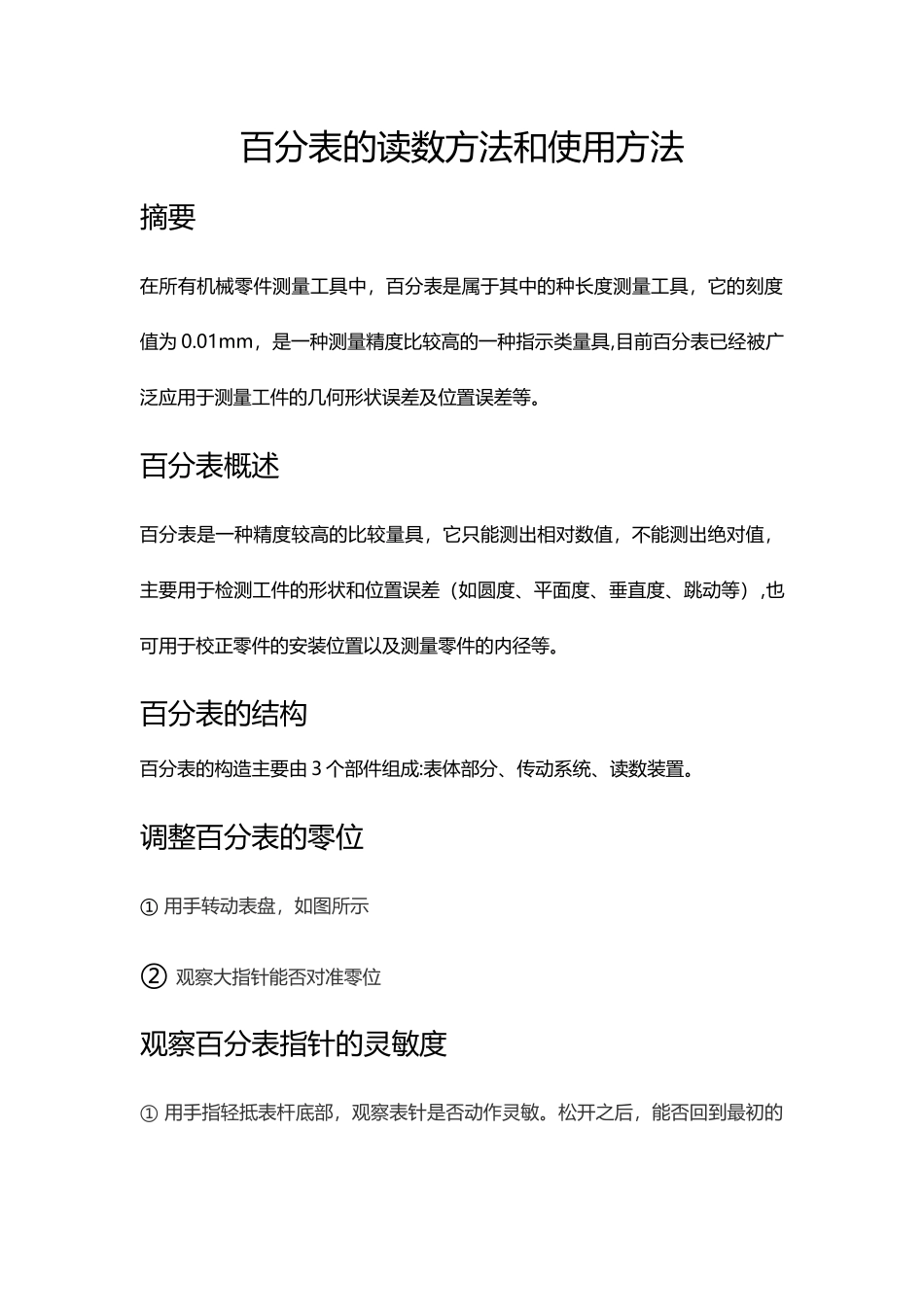

百分表的读数方法和使用方法_第1页
1/3

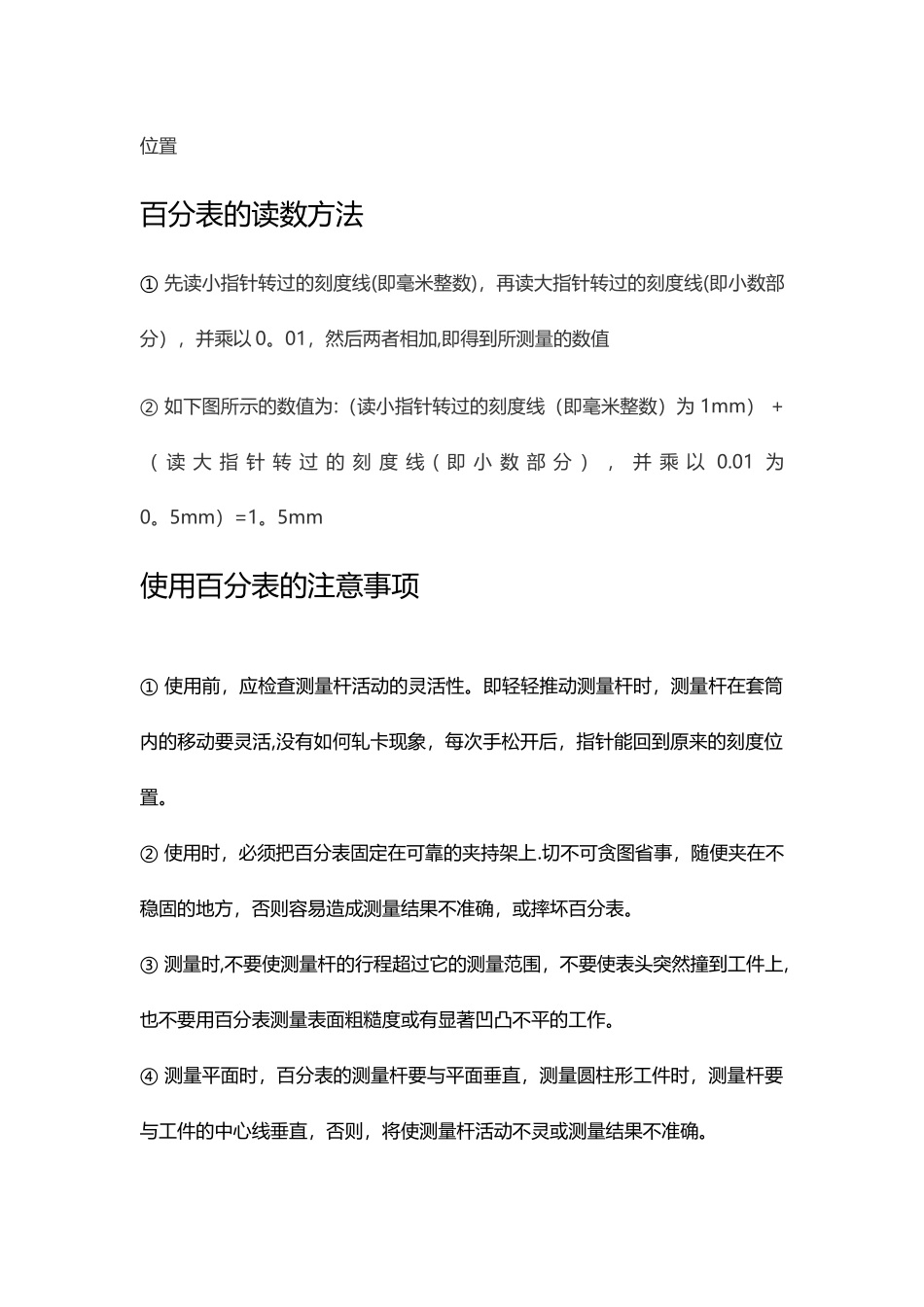

百分表的读数方法和使用方法_第2页
2/3

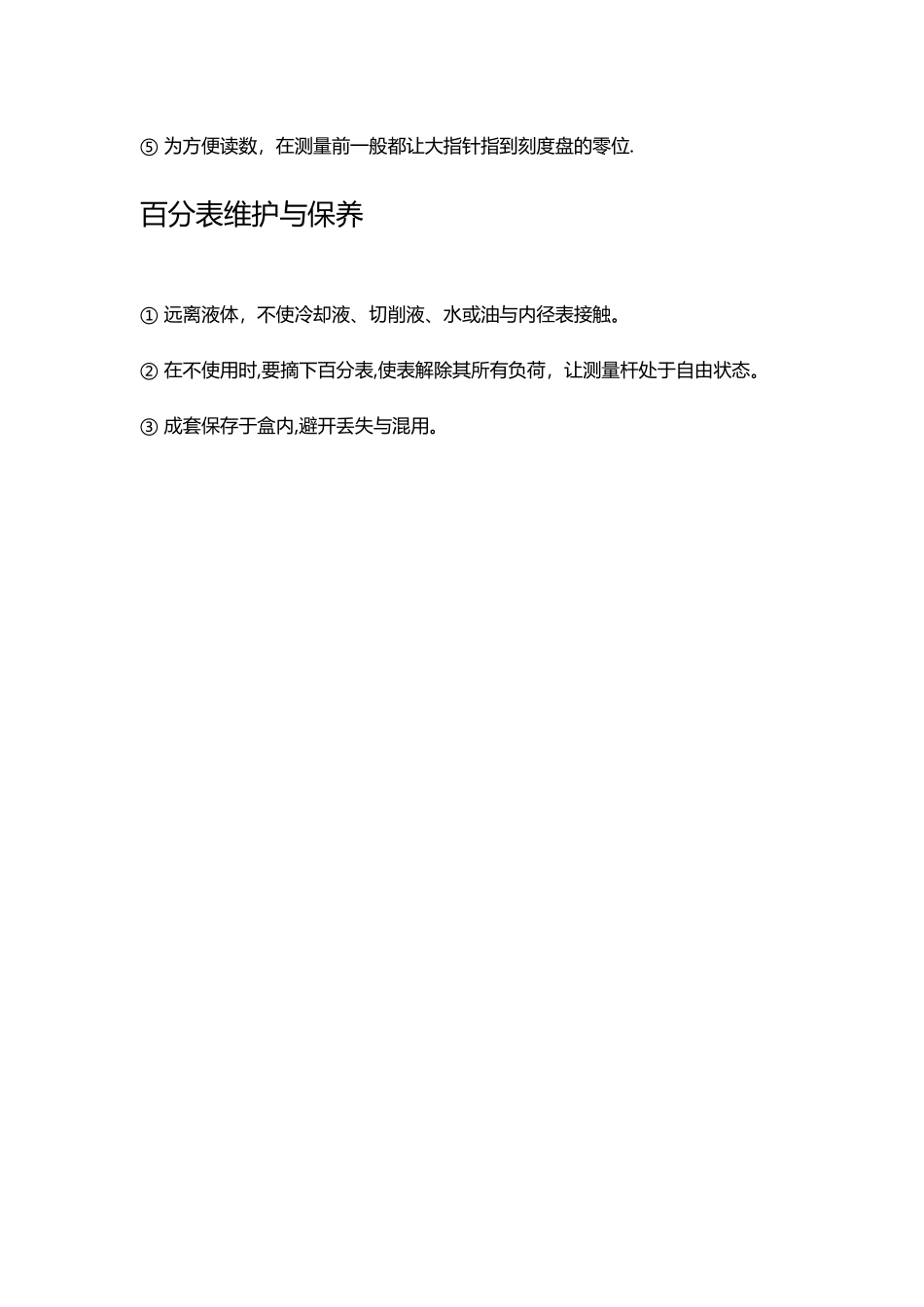

百分表的读数方法和使用方法_第3页
3/3
百分表的读数方法和使用方法摘要在所有机械零件测量工具中,百分表是属于其中的种长度测量工具,它的刻度值为 0.01mm,是一种测量精度比较高的一种指示类量具,目前百分表已经被广泛应用于测量工件的几何形状误差及位置误差等。百分表概述百分表是一种精度较高的比较量具,它只能测出相对数值,不能测出绝对值,主要用于检测工件的形状和位置误差(如圆度、平面度、垂直度、跳动等),也可用于校正零件的安装位置以及测量零件的内径等。百分表的结构百分表的构造主要由 3 个部件组成:表体部分、传动系统、读数装置。调整百分表的零位① 用手转动表盘,如图所示② 观察大指针能否对准零位观察百分表指针的灵敏度① 用手指轻抵表杆底部,观察表针是否动作灵敏。松开之后,能否回到最初的位置百分表的读数方法① 先读小指针转过的刻度线(即毫米整数),再读大指针转过的刻度线(即小数部分),并乘以 0。01,然后两者相加,即得到所测量的数值② 如下图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 1mm) +( 读 大 指 针 转 过 的 刻 度 线 ( 即 小 数 部 分 ) , 并 乘 以 0.01 为0。5mm)=1。5mm使用百分表的注意事项① 使用前,应检查测量杆活动的灵活性。即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有如何轧卡现象,每次手松开后,指针能回到原来的刻度位置。 ② 使用时,必须把百分表固定在可靠的夹持架上.切不可贪图省事,随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。 ③ 测量时,不要使测量杆的行程超过它的测量范围,不要使表头突然撞到工件上,也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。 ④ 测量平面时,百分表的测量杆要与平面垂直,测量圆柱形工件时,测量杆要与工件的中心线垂直,否则,将使测量杆活动不灵或测量结果不准确。 ⑤ 为方便读数,在测量前一般都让大指针指到刻度盘的零位.百分表维护与保养① 远离液体,不使冷却液、切削液、水或油与内径表接触。 ② 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。 ③ 成套保存于盒内,避开丢失与混用。
