盖板涵施工工艺

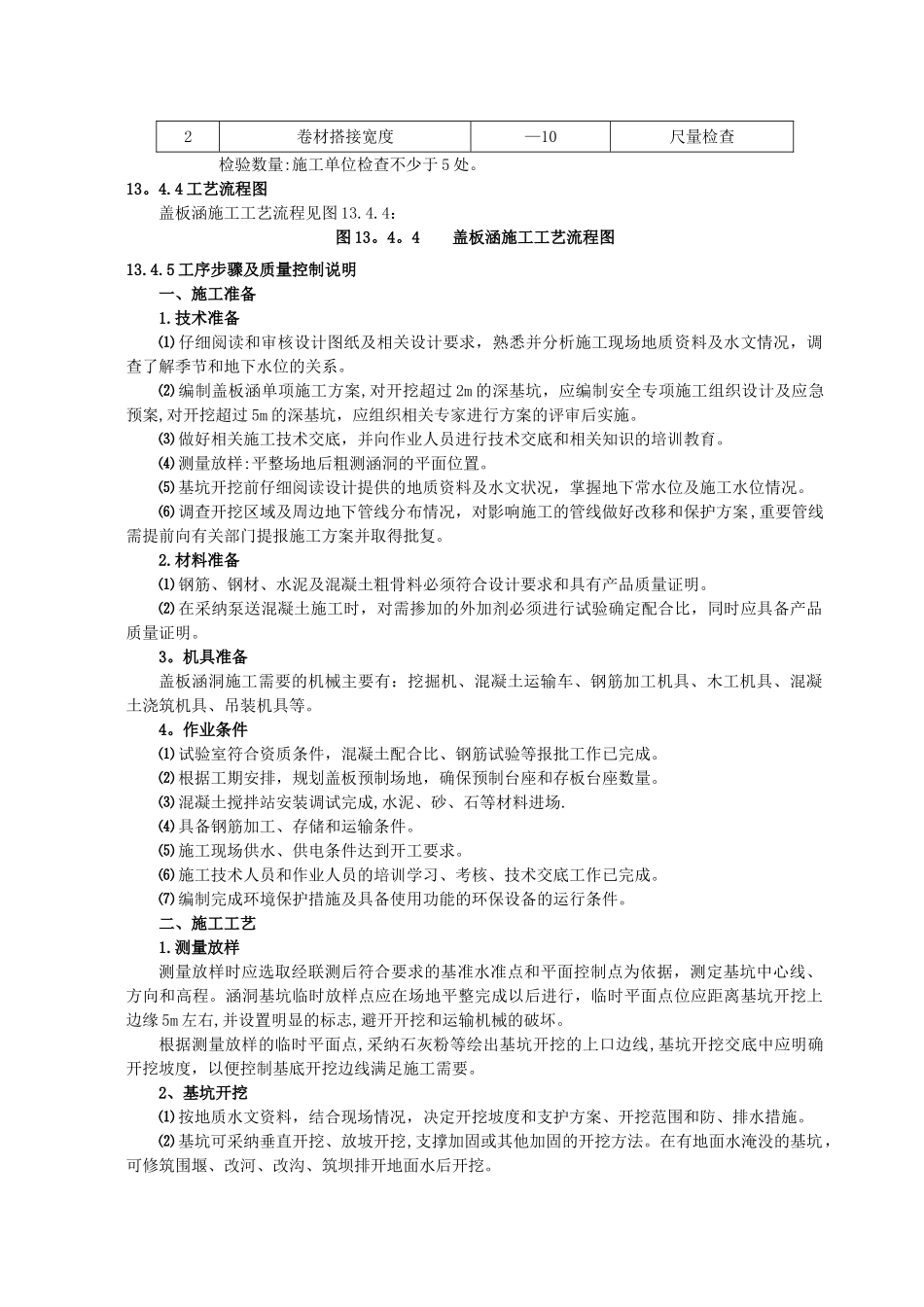

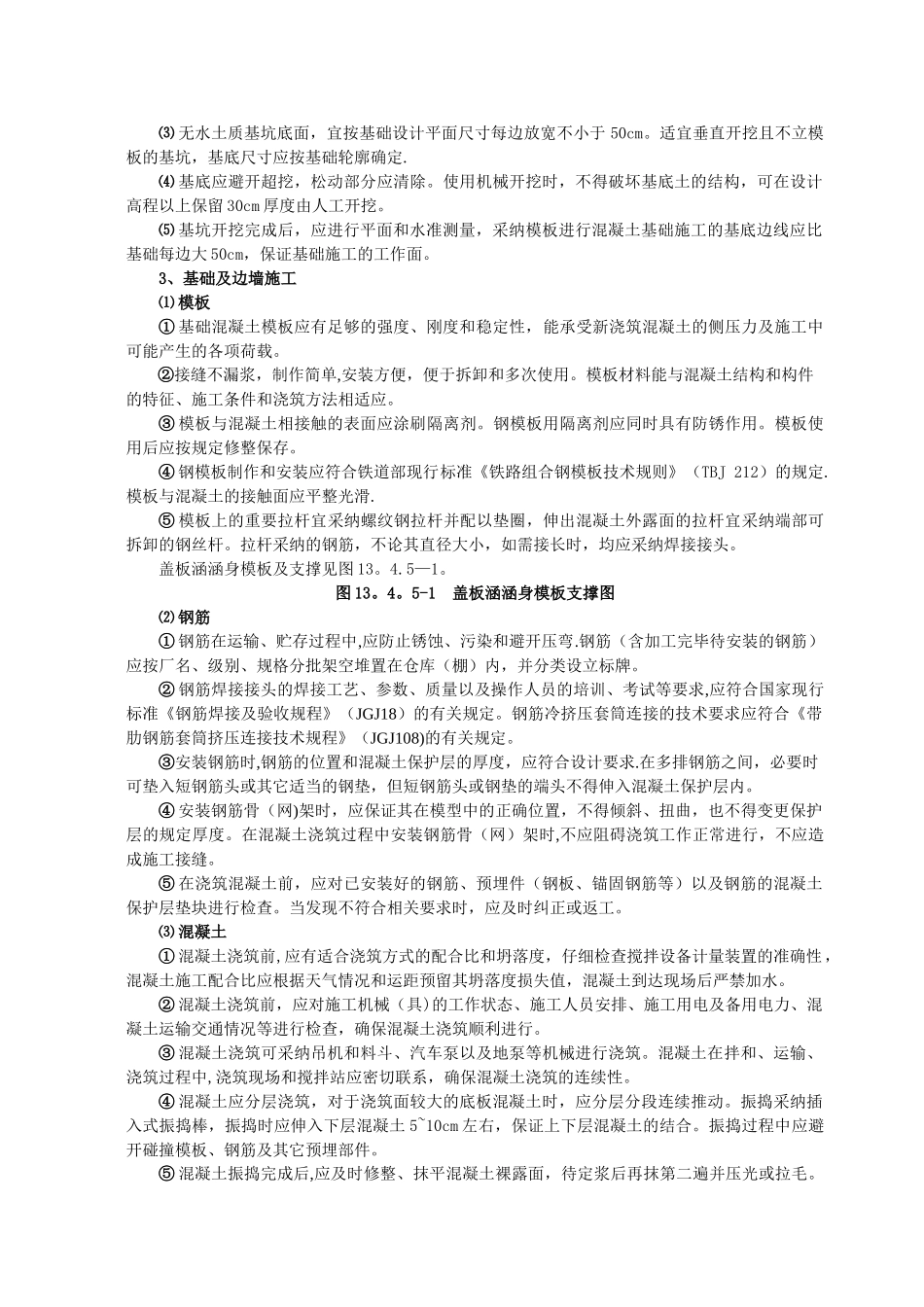

13。4 盖板涵施工工艺标准13。4.1 工艺概述盖板涵指采纳整体或分离式基础和涵身结刚,盖板与涵身铰接的结构形式的涵洞，一般作为过水涵洞或人行通道。本标准适用于铁路客运专线（高速铁路）路基覆盖前明开挖作业的盖板涵施工。盖板涵结构要素见图 13。4。1。盖板涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。图 13。4.1 盖板涵结构要素13.4.2 作业内容盖板涵施工主要作业内容有:基坑开挖、基础及涵身施工、钢筋加工及安装、盖板预制和吊装防水层施工、涵背回填、出入口铺砌施工等。13.4。3 质量标准及验收方法1、盖板涵各部位偏差及检验方法应符合表 13.4.3—1 和 13。4.3—2 的规定,混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表 13.4.3—3 的规定。2、涵身直顺，盖板平直，混凝土表面平整坚实，无蜂窝、麻面。沉降缝直顺、洁净无渗漏.涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降.填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实.沉降缝应设在盖板的接缝处，盖板不得搭压边墙的沉降缝.3、进、出口流水顺畅，洁净美观。防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。表 13.4。3-1 预制混凝土盖板的允许偏差和检验方法序号项 目允许偏差（mm）检验方法1长度0,—10尺量检查不少于 2 处2宽度0，—10尺量检查不少于 4 处3厚度+10，-5尺量检查不少于 5 处4对角线差＜5尺量检查不少于 2 处检验数量：施工单位每 10 件检查不少于 1 件。表 13.4.3-2 混凝土涵洞允许偏差和检验方法序号项 目允许偏差（mm)检验方法1边翼墙，中墩距设计中心线位置20测量检查不少于 5 处2墙顶、拱座顶面高程±153孔径±20尺量检查不少于 5 处4涵长+100,—505厚度+10，-5顶、底板、边墙、盖板各检查 2 处6涵身接头错台10尺量检查不少于 5 处检验数量：施工单位每座涵全部检查.表 13.4.3—3 防水层允许偏差和检验方法序号项 目允许偏差（mm）检验方法1基层平整度31m 靠尺检查2卷材搭接宽度—10尺量检查检验数量:施工单位检查不少于 5 处。13。4.4 工艺流程图盖板涵施工工艺流程见图 13.4.4：图 13。4。4 盖板涵施工工艺流程图13.4.5 工序步骤及质量控制说明一、施工准备1.技术准备⑴ 仔细阅读和审核设...
