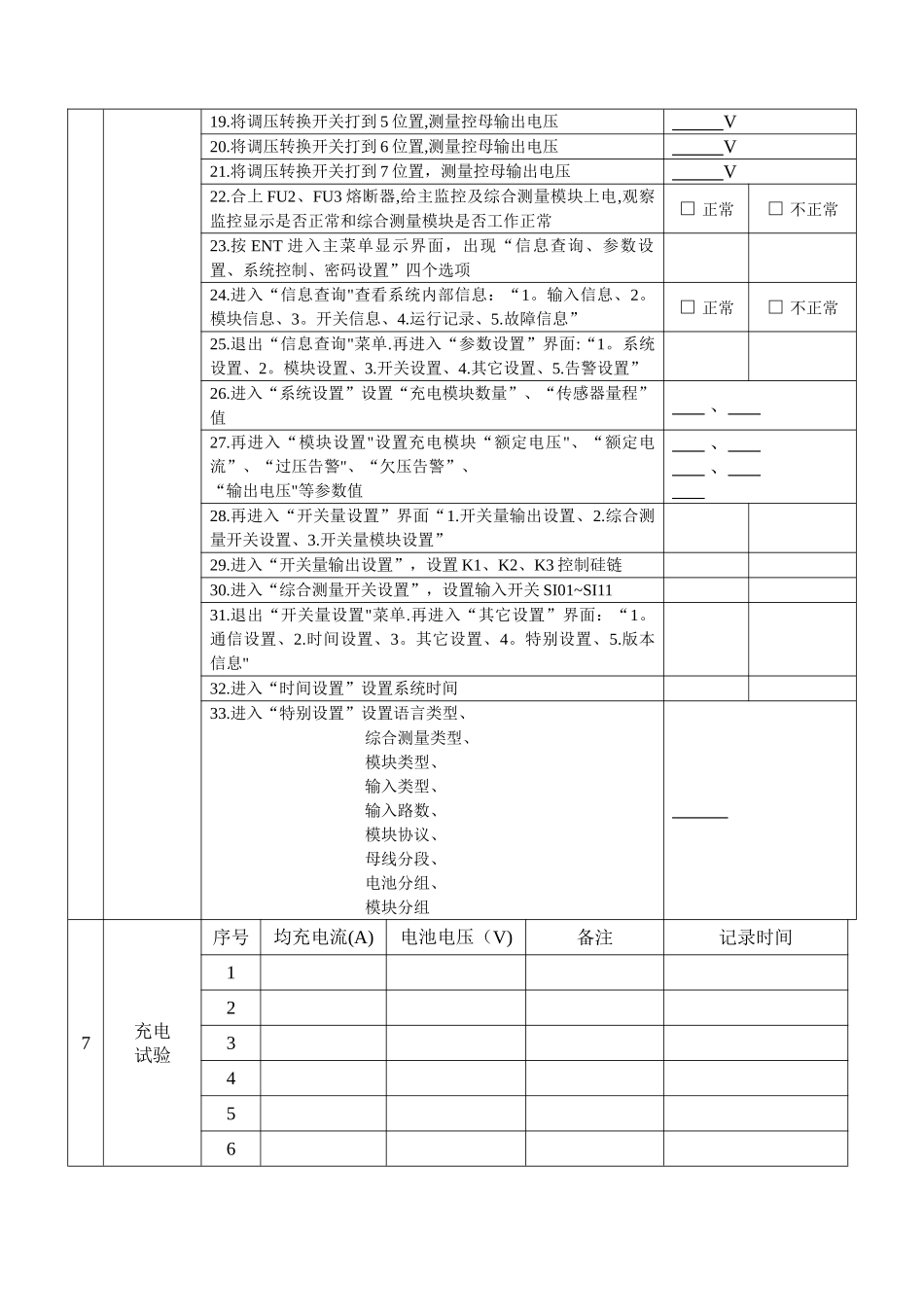

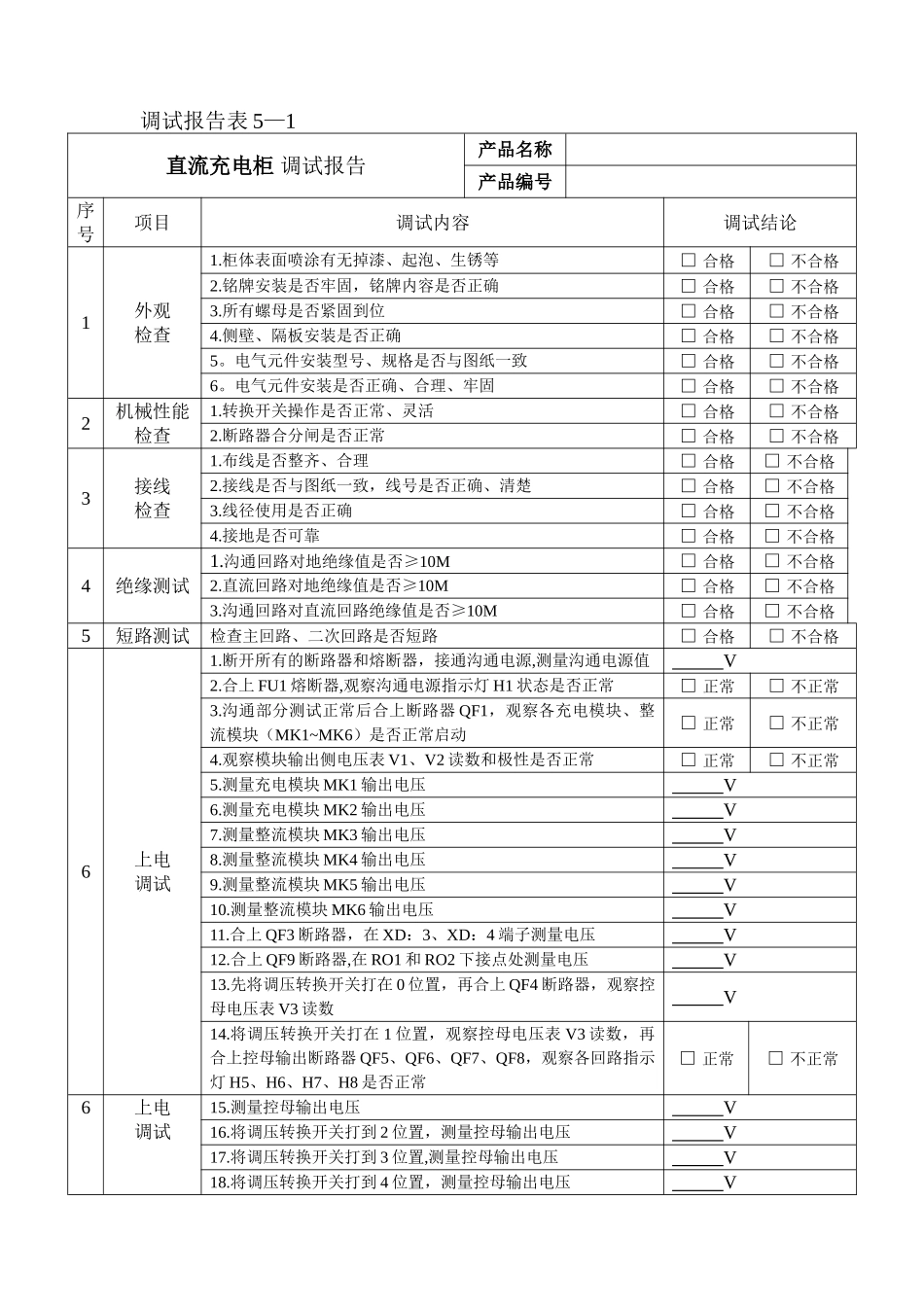

调试报告表 5—1直流充电柜 调试报告产品名称产品编号序号项目调试内容调试结论1外观检查1.柜体表面喷涂有无掉漆、起泡、生锈等□ 合格□ 不合格2.铭牌安装是否牢固，铭牌内容是否正确□ 合格□ 不合格3.所有螺母是否紧固到位□ 合格□ 不合格4.侧壁、隔板安装是否正确□ 合格□ 不合格5。电气元件安装型号、规格是否与图纸一致□ 合格□ 不合格6。电气元件安装是否正确、合理、牢固□ 合格□ 不合格2机械性能检查1.转换开关操作是否正常、灵活□ 合格□ 不合格2.断路器合分闸是否正常□ 合格□ 不合格3接线检查1.布线是否整齐、合理□ 合格□ 不合格2.接线是否与图纸一致，线号是否正确、清楚□ 合格□ 不合格3.线径使用是否正确□ 合格□ 不合格4.接地是否可靠□ 合格□ 不合格4绝缘测试1.沟通回路对地绝缘值是否≥10M□ 合格□ 不合格2.直流回路对地绝缘值是否≥10M□ 合格□ 不合格3.沟通回路对直流回路绝缘值是否≥10M□ 合格□ 不合格5短路测试检查主回路、二次回路是否短路□ 合格□ 不合格6上电调试1.断开所有的断路器和熔断器，接通沟通电源,测量沟通电源值 V2.合上 FU1 熔断器,观察沟通电源指示灯 H1 状态是否正常□ 正常□ 不正常3.沟通部分测试正常后合上断路器 QF1，观察各充电模块、整流模块（MK1~MK6）是否正常启动□ 正常□ 不正常4.观察模块输出侧电压表 V1、V2 读数和极性是否正常□ 正常□ 不正常5.测量充电模块 MK1 输出电压 V6.测量充电模块 MK2 输出电压 V7.测量整流模块 MK3 输出电压 V8.测量整流模块 MK4 输出电压 V9.测量整流模块 MK5 输出电压 V10.测量整流模块 MK6 输出电压 V11.合上 QF3 断路器，在 XD：3、XD：4 端子测量电压 V12.合上 QF9 断路器,在 RO1 和 RO2 下接点处测量电压 V13.先将调压转换开关打在 0 位置，再合上 QF4 断路器，观察控母电压表 V3 读数 V14.将调压转换开关打在 1 位置，观察控母电压表 V3 读数，再合上控母输出断路器 QF5、QF6、QF7、QF8，观察各回路指示灯 H5、H6、H7、H8 是否正常□ 正常□ 不正常6上电调试15.测量控母输出电压 V16.将调压转换开关打到 2 位置，测量控母输出电压 V17.将调压转换开关打到 3 位置,测量控母输出电压 V18.将调压转换开关打到 4 位置，测量控母输出电压 V19.将调压转换开关打到 5 位置,测量控母输出电压 V20.将调压转换开关打到 6 位置,测量控...
