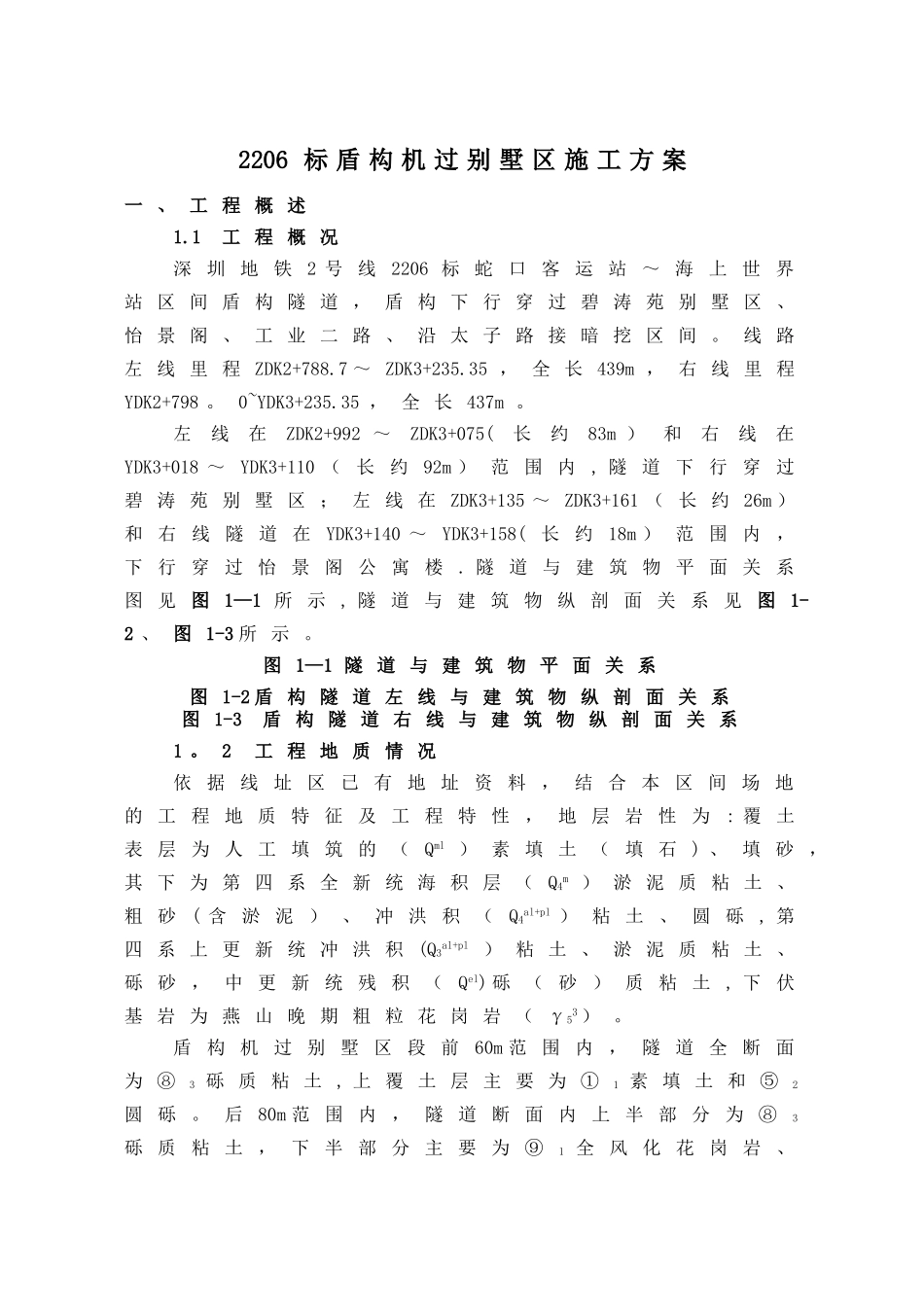

2206 标 盾 构 机 过 别 墅 区 施 工 方 案一 、 工 程 概 述1.1 工 程 概 况深 圳 地 铁2 号 线2206 标 蛇 口 客 运 站 ~ 海 上 世 界站 区 间 盾 构 隧 道 , 盾 构 下 行 穿 过 碧 涛 苑 别 墅 区 、怡 景 阁 、 工 业 二 路 、 沿 太 子 路 接 暗 挖 区 间 。 线 路左 线 里 程 ZDK2+788.7 ~ ZDK3+235.35 , 全 长 439m , 右 线 里 程YDK2+798 。 0~YDK3+235.35 , 全 长 437m 。左线在ZDK2+992 ~ZDK3+075(长约83m )和右线在YDK3+018 ~YDK3+110 ( 长 约92m ) 范 围 内, 隧 道 下 行 穿 过碧 涛 苑 别 墅 区 ; 左 线 在 ZDK3+135 ~ ZDK3+161 ( 长 约 26m )和右线隧道在YDK3+140 ~YDK3+158(长约18m )范围内,下 行 穿 过 怡 景 阁 公 寓 楼. 隧 道 与 建 筑 物 平 面 关 系图 见 图 1—1 所 示 , 隧 道 与 建 筑 物 纵 剖 面 关 系 见 图 1-2 、 图 1-3 所 示 。图 1—1 隧 道 与 建 筑 物 平 面 关 系图 1-2 盾 构 隧 道 左 线 与 建 筑 物 纵 剖 面 关 系图 1-3 盾 构 隧 道 右 线 与 建 筑 物 纵 剖 面 关 系1 。 2 工 程 地 质 情 况依 据 线 址 区 已 有 地 址 资 料 , 结 合 本 区 间 场 地的 工 程 地 质 特 征 及 工 程 特 性 , 地 层 岩 性 为: 覆 土表 层 为 人 工 填 筑 的 ( Qml ) 素 填 土 ( 填 石 ) 、 填 砂 ,其 下 为 第 四 系 全 新 统 海 积 层 ( Q4m ) 淤 泥 质 粘 土 、粗 砂 ( 含 淤 泥 ) 、 冲 洪 积 (Q4al+pl ) 粘 土 、 圆 砾, 第四 系 上 更 新 统 冲 洪 积 (Q3al+pl ) 粘 土 、 淤 泥 质 粘 土 、砾 砂 , 中 更 新 统 残 积 (Qel) 砾 ( 砂 ) 质 粘 土, 下 伏基 岩 为 燕 山 晚 期 粗 粒 花 岗 岩 ( γ53 ) 。盾 构 机 过 别 墅 区 段 前60m 范 围 内 , 隧 道 全 断 面为 ⑧3 砾 质 粘 土 , 上 覆 土 层 主 要 为 ①1 素 填 土 和 ⑤2圆 砾 。 后80m 范 围 内 , 隧 道 断 面 内 上 半 部 分 为 ⑧3砾 质 粘 土 ,...
