小型整体箱体三维造型及数控加工工艺论文设计

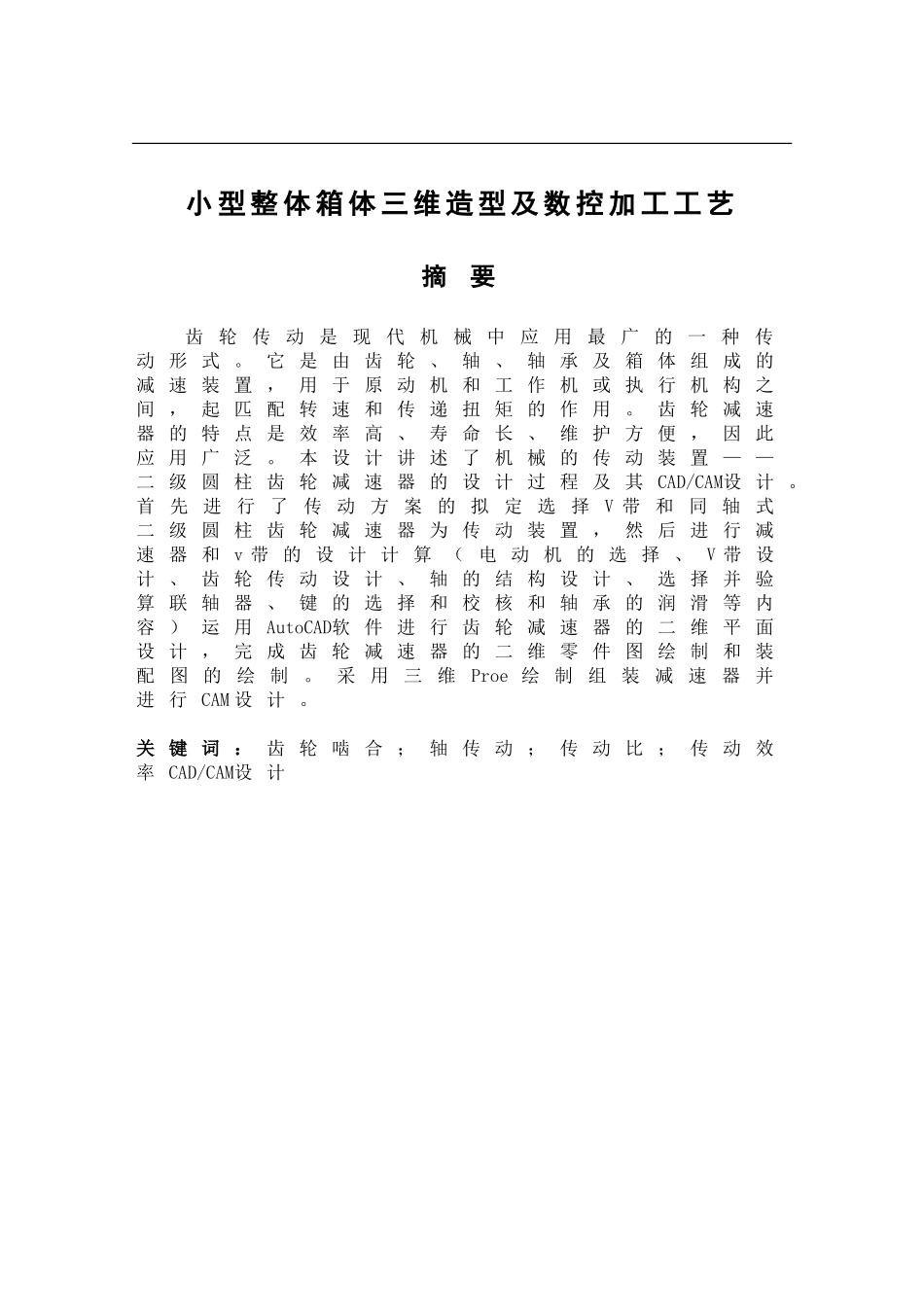

小 型 整 体 箱 体 三 维 造 型 及 数 控 加 工 工 艺摘 要齿 轮 传 动 是 现 代 机 械 中 应 用 最 广 的 一 种 传动 形 式 。 它 是 由 齿 轮 、 轴 、 轴 承 及 箱 体 组 成 的减 速 装 置 ， 用 于 原 动 机 和 工 作 机 或 执 行 机 构 之间 ， 起 匹 配 转 速 和 传 递 扭 矩 的 作 用 。 齿 轮 减 速器 的 特 点 是 效 率 高 、 寿 命 长 、 维 护 方 便 ， 因 此应 用 广 泛 。 本 设 计 讲 述 了 机 械 的 传 动 装 置 — —二 级 圆 柱 齿 轮 减 速 器 的 设 计 过 程 及 其 CAD/CAM设 计 。首 先 进 行 了 传 动 方 案 的 拟 定 选 择V 带 和 同 轴 式二 级 圆 柱 齿 轮 减 速 器 为 传 动 装 置 ， 然 后 进 行 减速 器 和 v 带 的 设 计 计 算 （ 电 动 机 的 选 择 、 V 带 设计 、 齿 轮 传 动 设 计 、 轴 的 结 构 设 计 、 选 择 并 验算 联 轴 器 、 键 的 选 择 和 校 核 和 轴 承 的 润 滑 等 内容 ） 运 用 AutoCAD软 件 进 行 齿 轮 减 速 器 的 二 维 平 面设 计 ， 完 成 齿 轮 减 速 器 的 二 维 零 件 图 绘 制 和 装配 图 的 绘 制 。 采 用 三 维Proe 绘 制 组 装 减 速 器 并进 行 CAM 设 计 。关 键 词 ： 齿 轮 啮 合 ； 轴 传 动 ； 传 动 比 ； 传 动 效率 CAD/CAM设 计AbstractGear drive is the most widely used modern machinery. It is a speed reducer composed of gear, shaft, bearing and box body, motivation and work for the original machine or actuator, matching speed and torque transfer function. The gear reducer is characterized by high efficiency, long service life, convenient maintenance, so it is widely used.The design process and its CAD/CAM design the design on the transmission -- two cylindrical gear reducer machinery. Firstly, the development of transmission scheme selection for V band and the coaxial two cylind...
