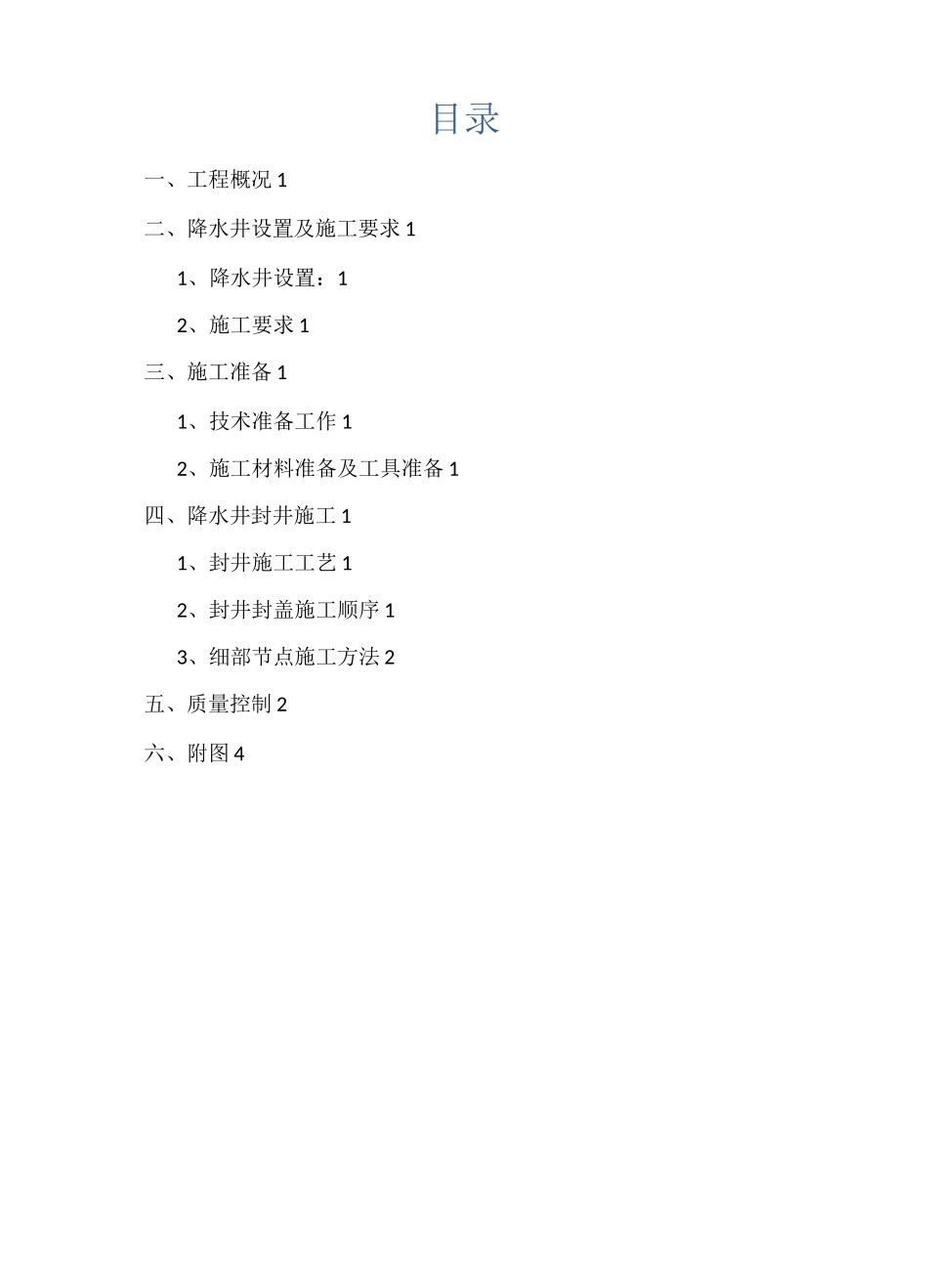

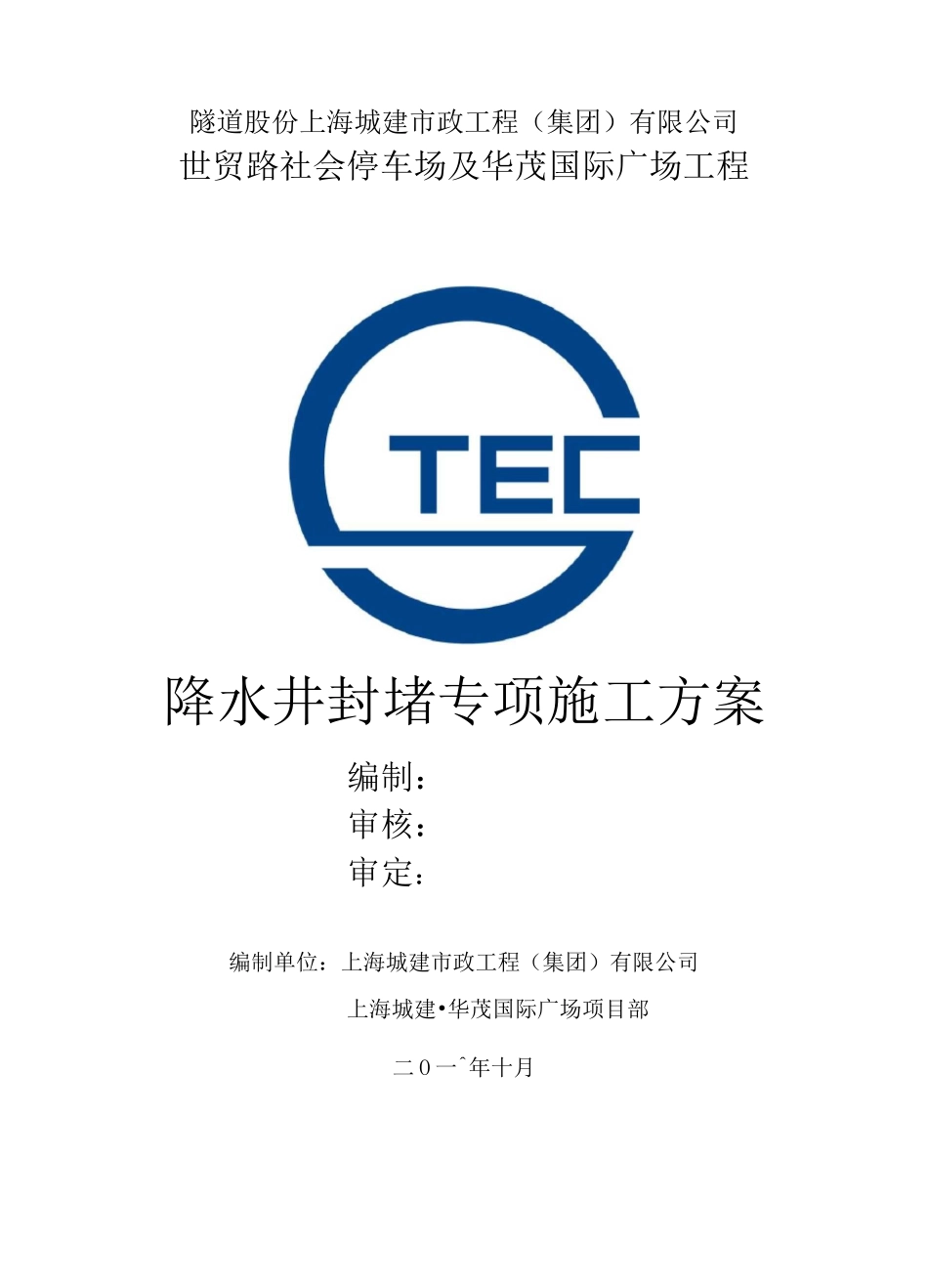

隧道股份上海城建市政工程（集团）有限公司世贸路社会停车场及华茂国际广场工程降水井封堵专项施工方案编制：审核：审定：编制单位：上海城建市政工程（集团）有限公司上海城建•华茂国际广场项目部二 O 一^年十月目录一、工程概况 1二、降水井设置及施工要求 11、降水井设置：12、施工要求 1三、施工准备 11、技术准备工作 12、施工材料准备及工具准备 1四、降水井封井施工 11、封井施工工艺 12、封井封盖施工顺序 13、细部节点施工方法 2五、质量控制 2六、附图 4世贸路社会停车场及华茂国际广场后浇带专项施工方案3Q 隧道股份市政集团世贸路社会停车场及华茂国际广场后浇带专项施工方案2Q 隧道股份市政集团3、细部节点施工方法（1）停泵在封井前，按照封盖顺序依次对深井进行停泵。（2）预留洞凿除修补及钢管套法兰用螺栓焊接施工按照管法兰盖板尺寸对预留降水井洞凿除施工，确保法兰盖板能与预埋钢管紧密连接（连接宽度 62.5mm）。根据法兰盖板预留孔位置，焊接 M16 螺栓，螺栓与预留钢板满焊连接，并满足法兰盖板安装要求。（3）深井回灌及微膨胀混凝土施工钢管套施工完毕后，采用石子、中砂（砂石配合比采用 3:7）对深井进行回灌，离底板以下 1m 范围内浇筑 C20 干拌混凝土，上部 200mm 采用 C25 砼浇注至井口，然后封闭井口。（4）安装法兰盖施工① 对预埋钢板及螺栓进行除锈，用角磨机打磨至钢板面，刷聚氨酯防水涂料一遍。② 根据管法兰盖板的大小和螺栓眼制作橡胶垫圈，橡胶垫圈厚度为 5mm。③ 将事先制作好的橡胶垫圈套入钢套管的螺栓上，再放入管法兰盖，用套筒扳手对称交错拧紧螺母（双螺母）。保证法兰盖板密封严密，不漏气，详细见附图。（5）微膨胀混凝土施工① 在确认法兰盖板密封严密验收合格后，将钢套管内清理干净，盖板上部内浇筑 C45P8 微膨胀混凝土。② 在混凝土达到初凝前，进行二次碾压，减少混凝土塑性收缩。表面覆盖塑料薄膜、毛毡，对该处膨胀混凝土进行养护，养护时间不小于 14 天。五、质量控制1、钢套管防水与封堵施工质量应符合《地下工程防水技术规范》（GB50108—2008）的相关规定。世贸路社会停车场及华茂国际广场后浇带专项施工方案3隧道股份市政集团Q 隧道股份市政集团世贸路社会停车场及华茂国际广场后浇带专项施工方案隧道股份市政集团7世贸路社会停车场及华茂国际广场后浇带专项施工方案
