钢结构验收自评报告 (国广连廊项目)

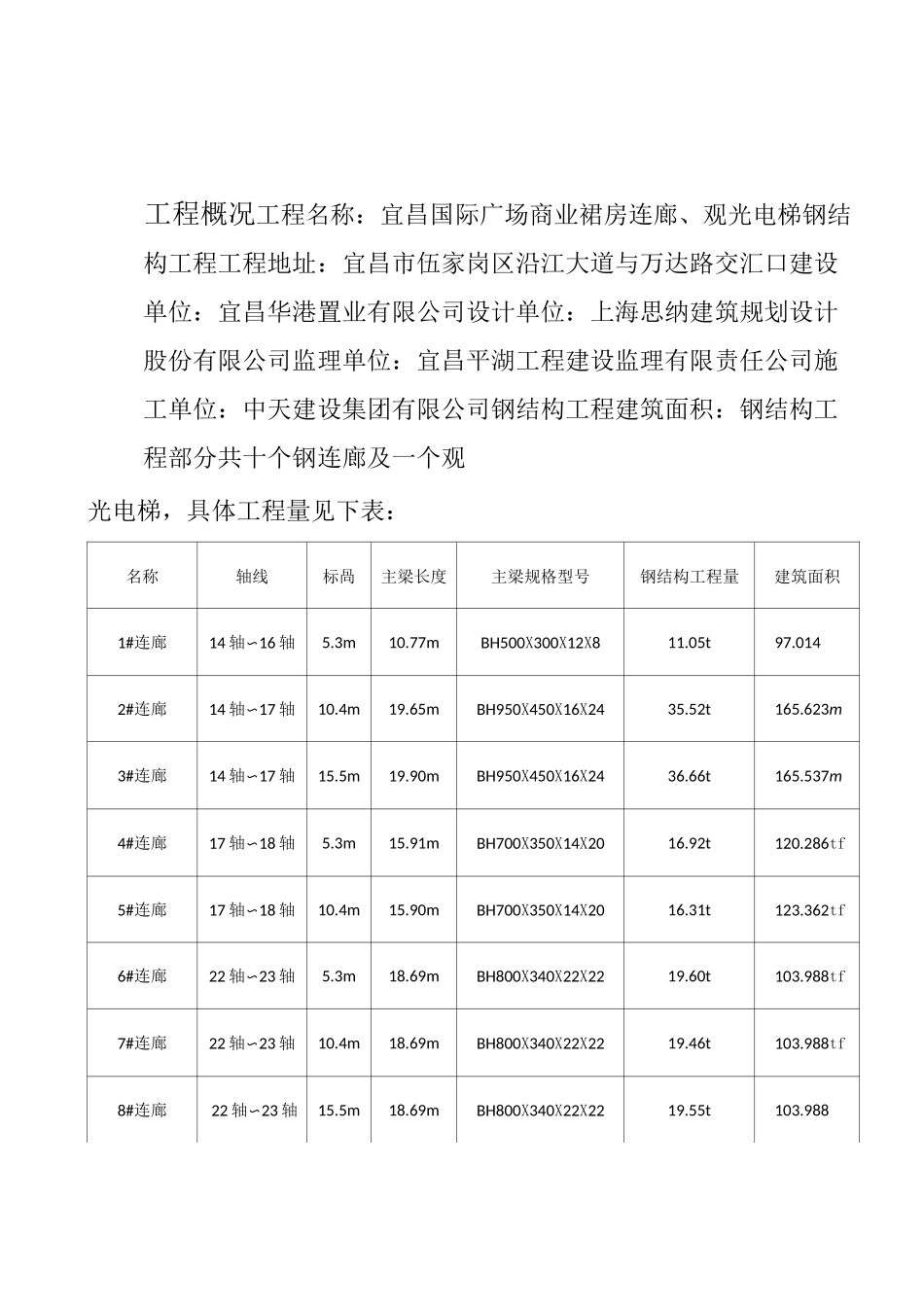

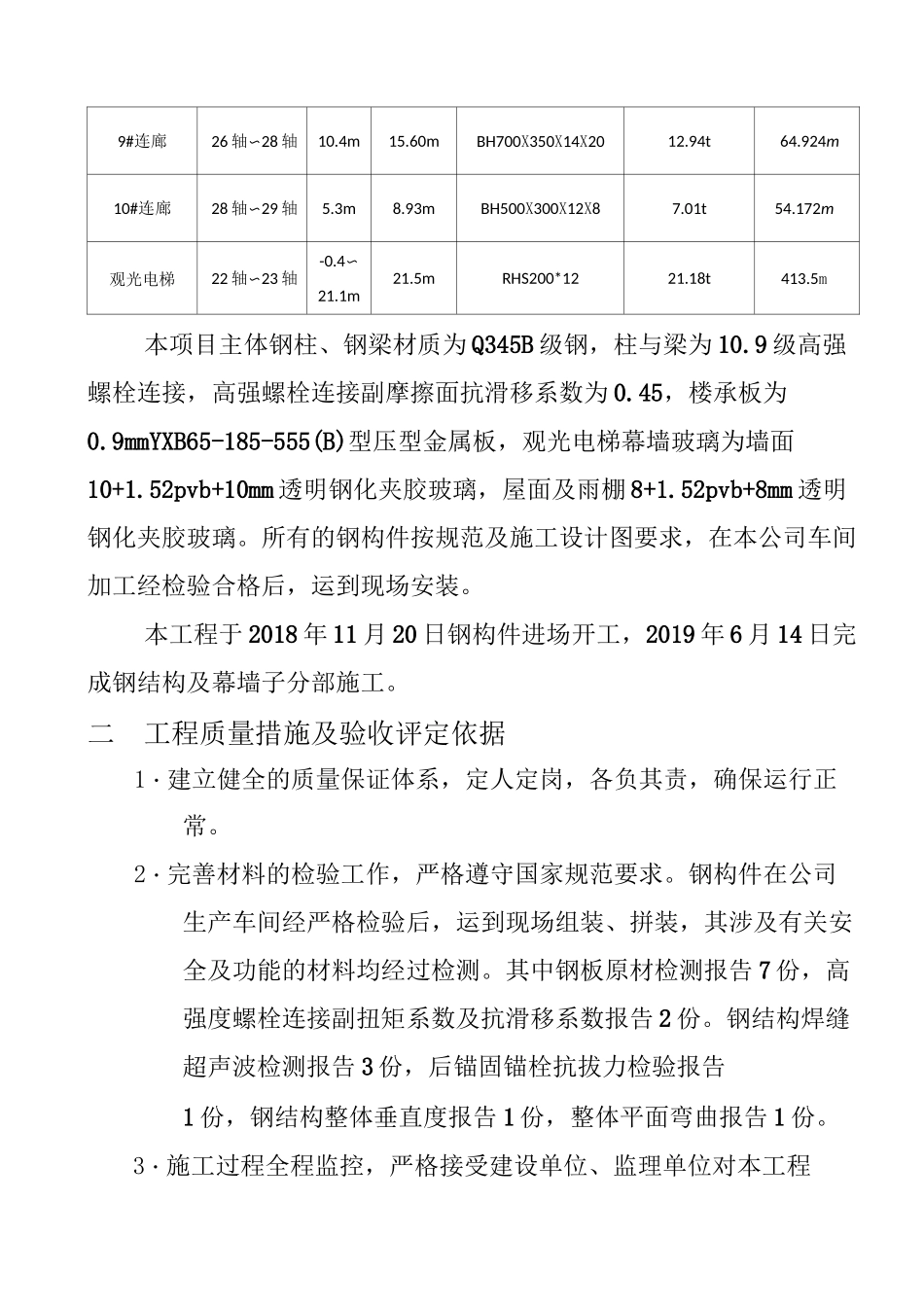

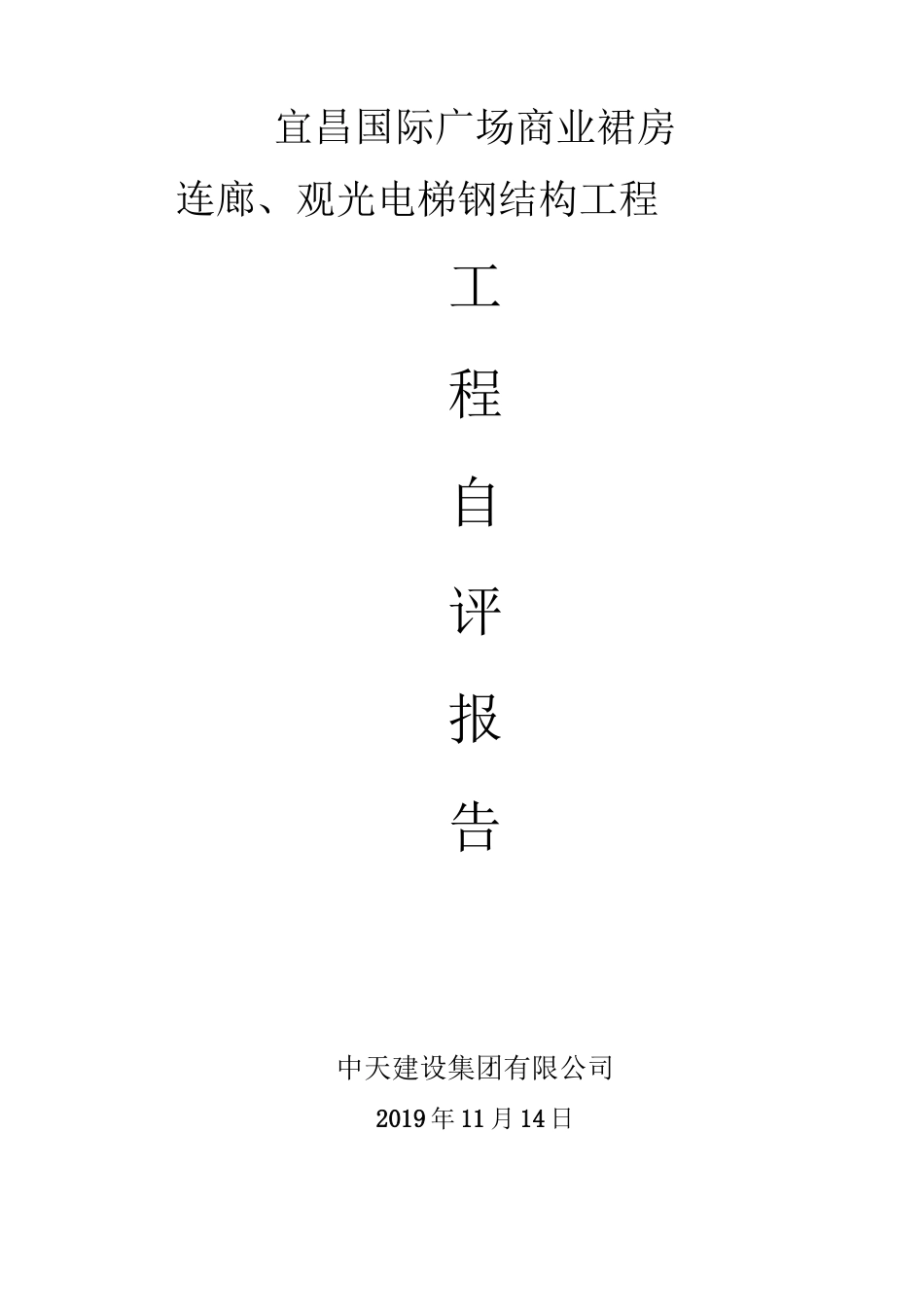

宜昌国际广场商业裙房连廊、观光电梯钢结构工程工程自评报告中天建设集团有限公司2019 年 11 月 14 日工程概况工程名称：宜昌国际广场商业裙房连廊、观光电梯钢结构工程工程地址：宜昌市伍家岗区沿江大道与万达路交汇口建设单位：宜昌华港置业有限公司设计单位：上海思纳建筑规划设计股份有限公司监理单位：宜昌平湖工程建设监理有限责任公司施工单位：中天建设集团有限公司钢结构工程建筑面积：钢结构工程部分共十个钢连廊及一个观光电梯，具体工程量见下表：名称轴线标咼主梁长度主梁规格型号钢结构工程量建筑面积1#连廊14 轴〜16 轴5.3m10.77mBH500X300X12X811.05t97.0142#连廊14 轴〜17 轴10.4m19.65mBH950X450X16X2435.52t165.623m3#连廊14 轴〜17 轴15.5m19.90mBH950X450X16X2436.66t165.537m4#连廊17 轴〜18 轴5.3m15.91mBH700X350X14X2016.92t120.286tf5#连廊17 轴〜18 轴10.4m15.90mBH700X350X14X2016.31t123.362tf6#连廊22 轴〜23 轴5.3m18.69mBH800X340X22X2219.60t103.988tf7#连廊22 轴〜23 轴10.4m18.69mBH800X340X22X2219.46t103.988tf8#连廊22 轴〜23 轴15.5m18.69mBH800X340X22X2219.55t103.9889#连廊26 轴〜28 轴10.4m15.60mBH700X350X14X2012.94t64.924m10#连廊28 轴〜29 轴5.3m8.93mBH500X300X12X87.01t54.172m观光电梯22 轴〜23 轴-0.4〜21.1m21.5mRHS200*1221.18t413.5m本项目主体钢柱、钢梁材质为 Q345B 级钢，柱与梁为 10.9 级高强螺栓连接，高强螺栓连接副摩擦面抗滑移系数为 0.45，楼承板为0.9mmYXB65-185-555(B)型压型金属板，观光电梯幕墙玻璃为墙面10+1.52pvb+10mm 透明钢化夹胶玻璃，屋面及雨棚 8+1.52pvb+8mm 透明钢化夹胶玻璃。所有的钢构件按规范及施工设计图要求，在本公司车间加工经检验合格后，运到现场安装。本工程于 2018 年 11 月 20 日钢构件进场开工，2019 年 6 月 14 日完成钢结构及幕墙子分部施工。二工程质量措施及验收评定依据1・建立健全的质量保证体系，定人定岗，各负其责，确保运行正常。2・完善材料的检验工作，严格遵守国家规范要求。钢构件在公司生产车间经严格检验后，运到现场组装、拼装，其涉及有关安全及功能的材料均经过检测。其中钢板原材检测报告 7 份，高强度螺栓连接副扭矩系数及抗滑移系数报告 2 份。钢结构焊缝超声波检测报告 3 份，后锚固锚栓抗拔力检验报告1 份，钢结构整体垂直度报告 1 份，整体平面弯曲报告 1 份。3...
