矿井安全监测监控系统图图例

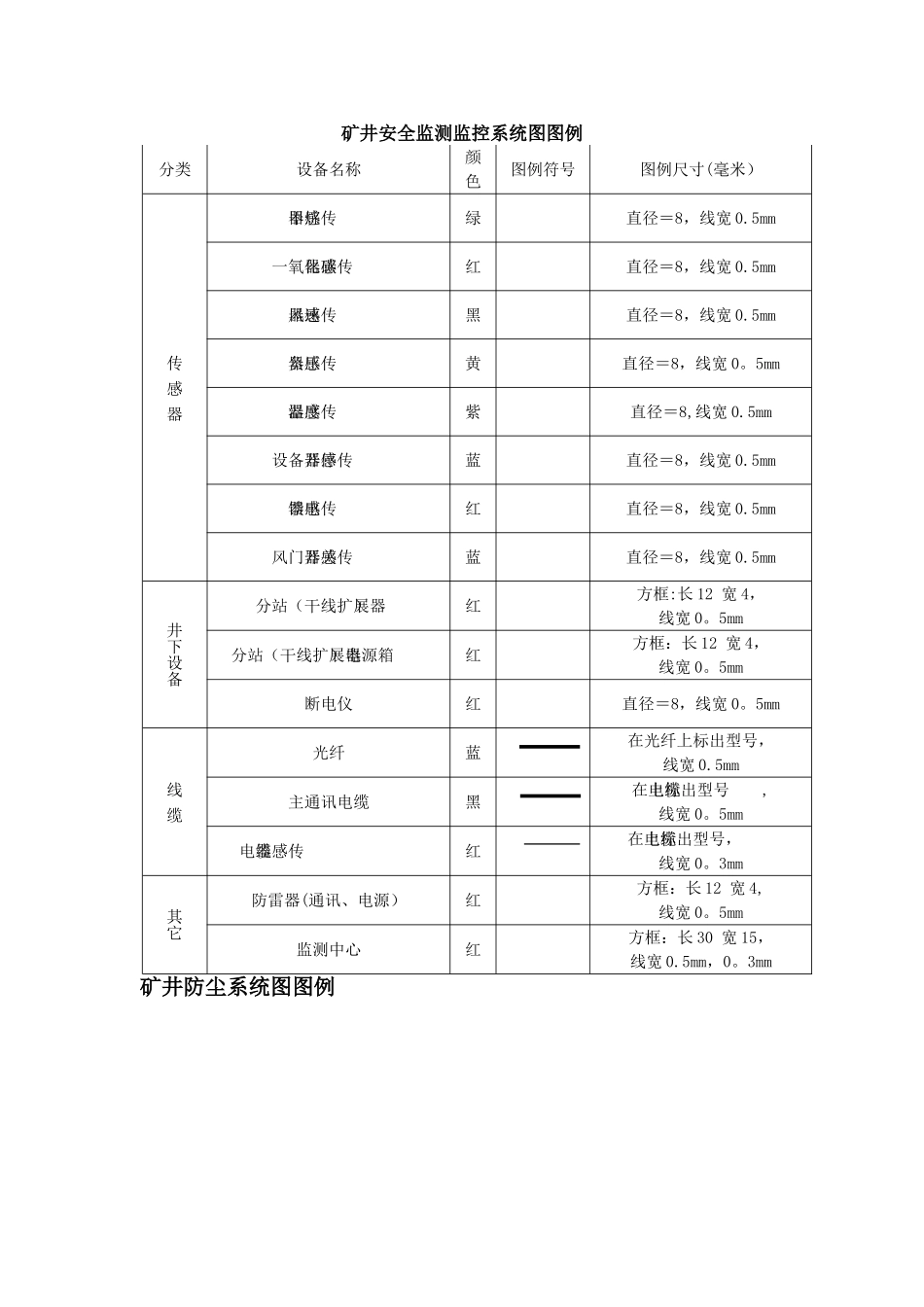

矿井安全监测监控系统图图例_第1页
1/2

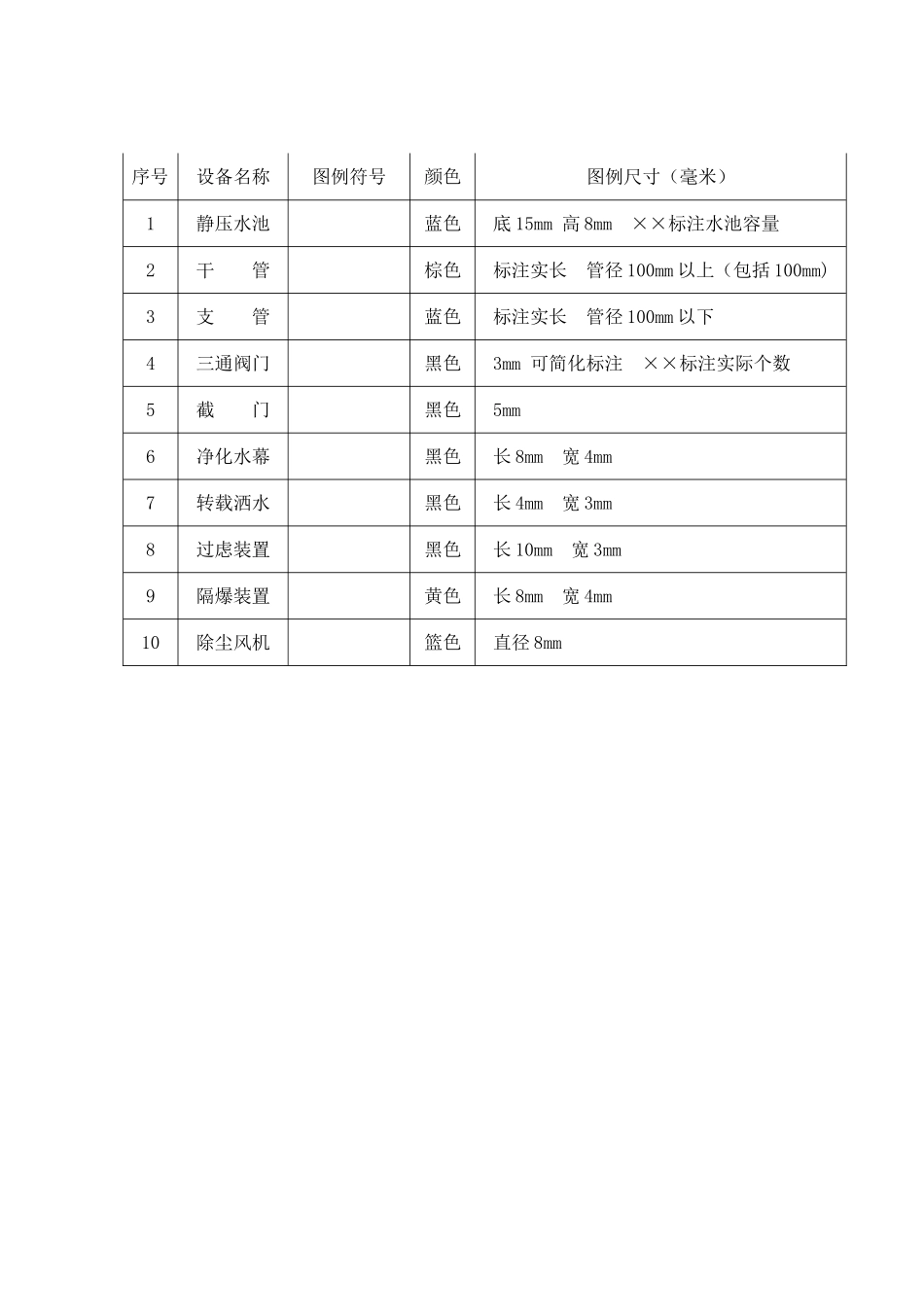

矿井安全监测监控系统图图例_第2页
2/2
矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸(毫米)传 感 器甲烷传感器绿直径=8,线宽 0.5mm一氧化碳传感器红直径=8,线宽 0.5mm风速传感器黑直径=8,线宽 0.5mm负压传感器黄直径=8,线宽 0。5mm温度传感器紫直径=8,线宽 0.5mm设备开停传感器蓝直径=8,线宽 0.5mm馈电传感器红直径=8,线宽 0.5mm风门开关传感器蓝直径=8,线宽 0.5mm井下设备分站(干线扩展器)红方框:长 12 宽 4,线宽 0。5mm分站(干线扩展器)电源箱红方框:长 12 宽 4,线宽 0。5mm断电仪红直径=8,线宽 0。5mm线 缆光纤蓝在光纤上标出型号,线宽 0.5mm主通讯电缆黑在电缆上标出型号,线宽 0。5mm传感器电缆红在电缆上标出型号,线宽 0。3mm其它防雷器(通讯、电源)红方框:长 12 宽 4,线宽 0。5mm监测中心红方框:长 30 宽 15,线宽 0.5mm,0。3mm矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸(毫米)1静压水池蓝色 底 15mm 高 8mm ××标注水池容量2干 管棕色 标注实长 管径 100mm 以上(包括 100mm)3支 管蓝色 标注实长 管径 100mm 以下4三通阀门黑色 3mm 可简化标注 ××标注实际个数5截 门黑色 5mm6净化水幕黑色 长 8mm 宽 4mm7转载洒水黑色 长 4mm 宽 3mm8过虑装置黑色 长 10mm 宽 3mm9隔爆装置黄色 长 8mm 宽 4mm10除尘风机篮色 直径 8mm
