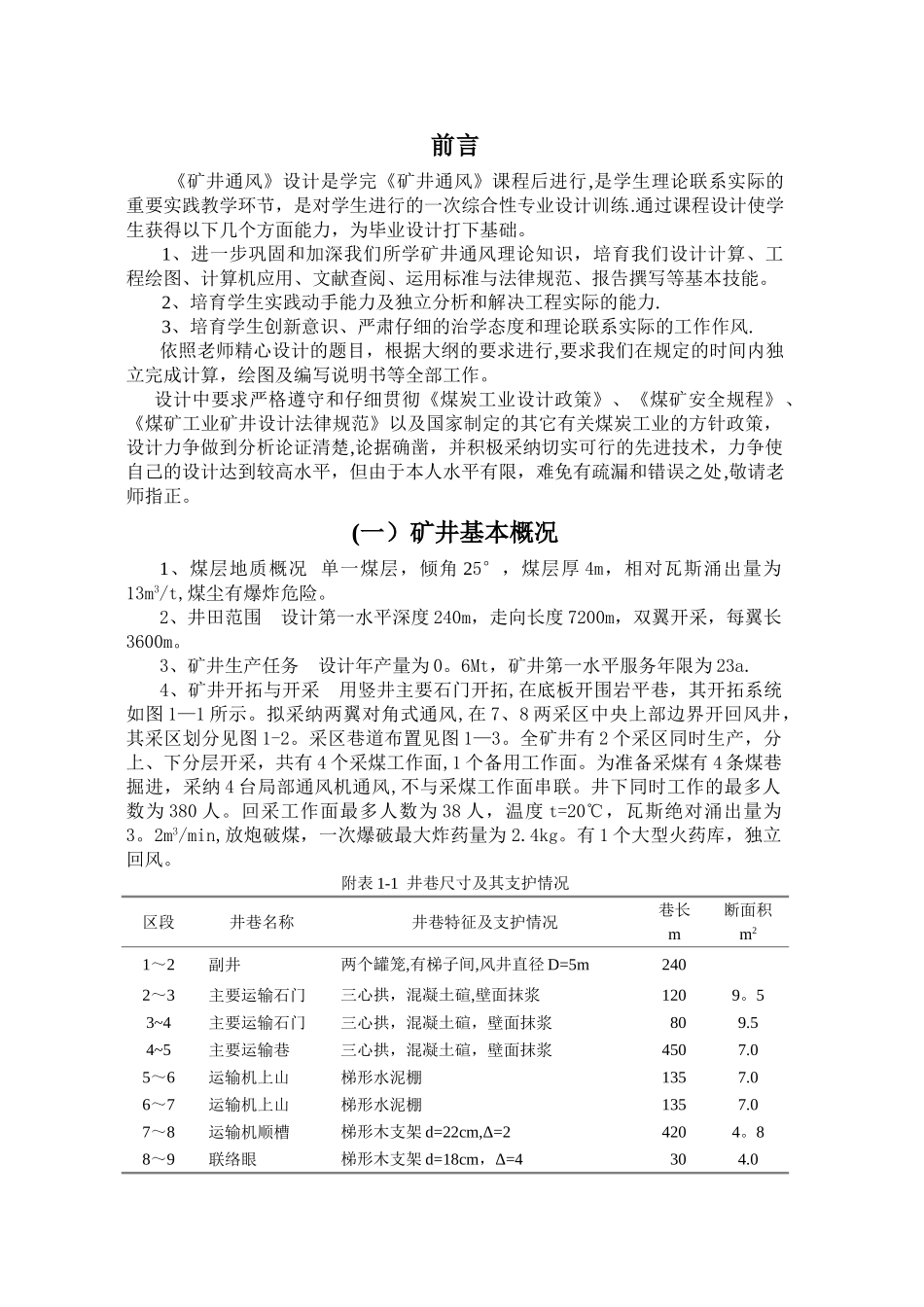

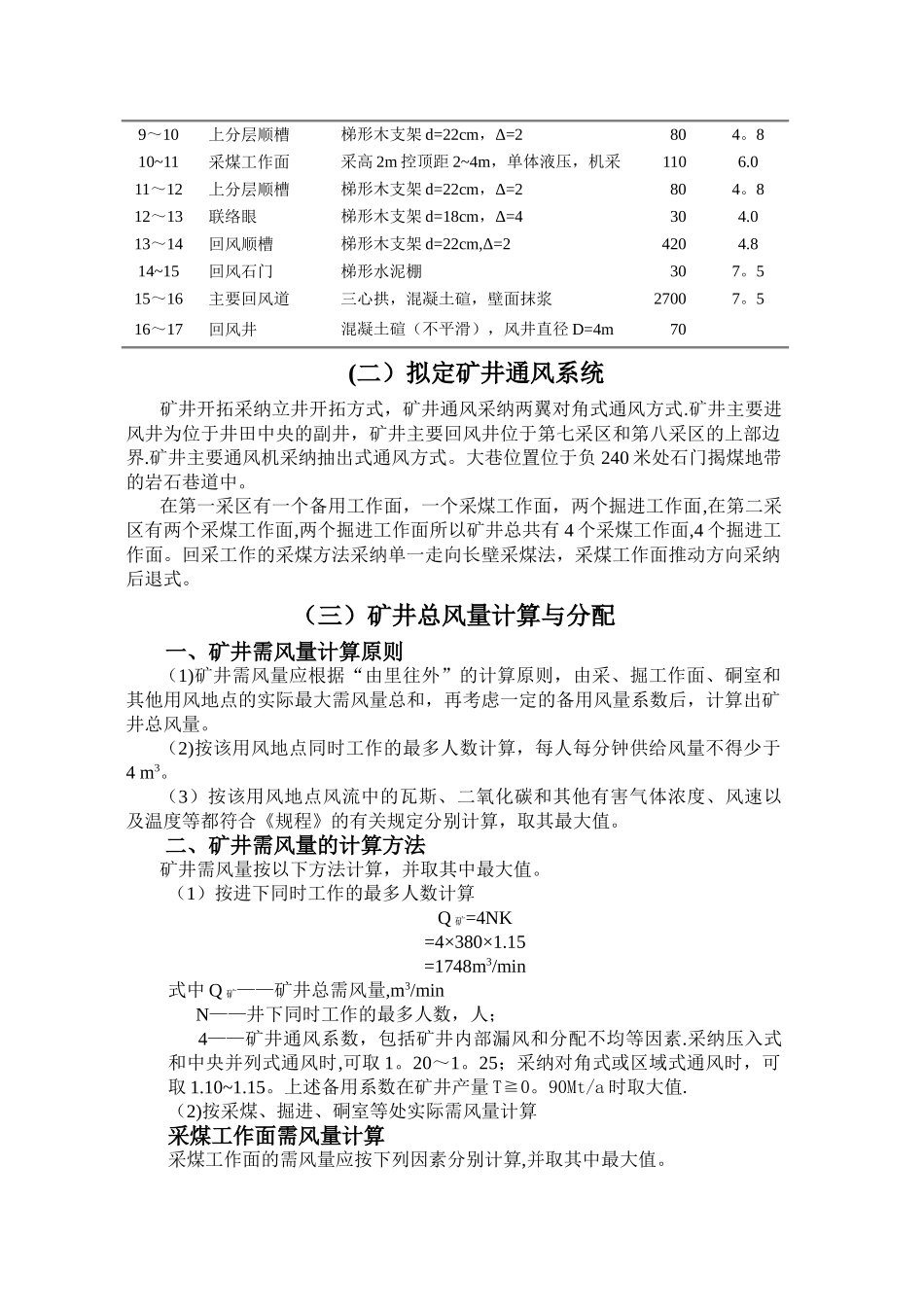

矿井通风与安全课程设计设计人：周桐学号：040213202453指导老师：郭金明前言《矿井通风》设计是学完《矿井通风》课程后进行,是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练.通过课程设计使学生获得以下几个方面能力，为毕业设计打下基础。1、进一步巩固和加深我们所学矿井通风理论知识，培育我们设计计算、工程绘图、计算机应用、文献查阅、运用标准与法律规范、报告撰写等基本技能。2、培育学生实践动手能力及独立分析和解决工程实际的能力.3、培育学生创新意识、严肃仔细的治学态度和理论联系实际的工作作风.依照老师精心设计的题目，根据大纲的要求进行,要求我们在规定的时间内独立完成计算，绘图及编写说明书等全部工作。设计中要求严格遵守和仔细贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计法律规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚,论据确凿，并积极采纳切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处,敬请老师指正。(一）矿井基本概况1、煤层地质概况 单一煤层，倾角 25°，煤层厚 4m，相对瓦斯涌出量为13m3/t,煤尘有爆炸危险。2、井田范围 设计第一水平深度 240m，走向长度 7200m，双翼开采，每翼长3600m。3、矿井生产任务 设计年产量为 0。6Mt，矿井第一水平服务年限为 23a.4、矿井开拓与开采 用竖井主要石门开拓,在底板开围岩平巷，其开拓系统如图 1—1 所示。拟采纳两翼对角式通风,在 7、8 两采区中央上部边界开回风井，其采区划分见图 1-2。采区巷道布置见图 1—3。全矿井有 2 个采区同时生产，分上、下分层开采，共有 4 个采煤工作面,1 个备用工作面。为准备采煤有 4 条煤巷掘进，采纳 4 台局部通风机通风,不与采煤工作面串联。井下同时工作的最多人数为 380 人。回采工作面最多人数为 38 人，温度 t=20℃，瓦斯绝对涌出量为3。2m3/min,放炮破煤，一次爆破最大炸药量为 2.4kg。有 1 个大型火药库，独立回风。附表 1-1 井巷尺寸及其支护情况区段井巷名称井巷特征及支护情况巷长m断面积m21～2副井两个罐笼,有梯子间,风井直径 D=5m2402～3主要运输石门三心拱，混凝土碹,壁面抹浆1209。53~4主要运输石门三心拱，混凝土碹，壁面抹浆809.54~5主要运输巷三心拱，混凝土碹，壁面抹浆4507.05～6运输机上山梯形水泥棚1357.06～7运输机上山梯形水泥棚1357.07～8...
