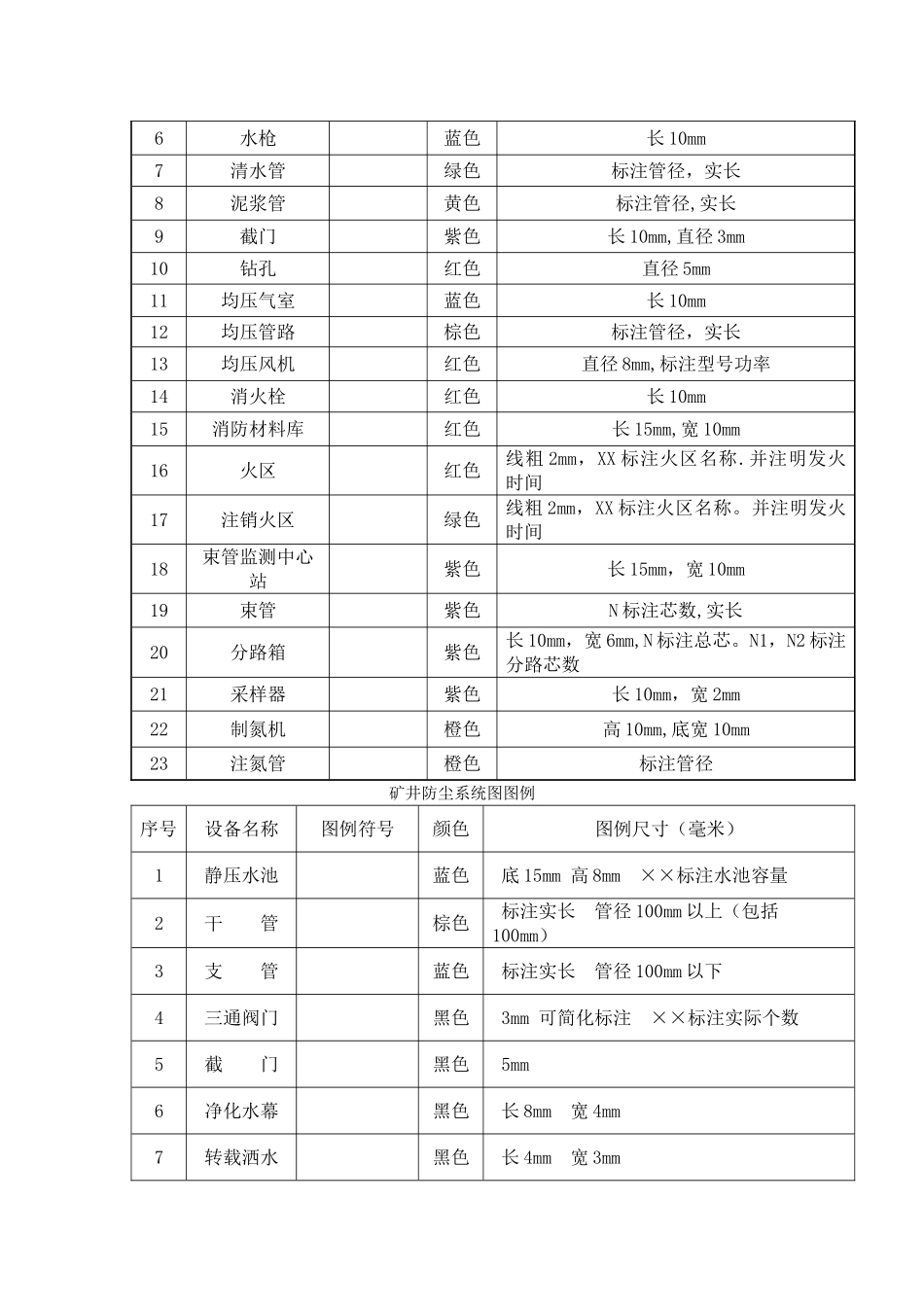

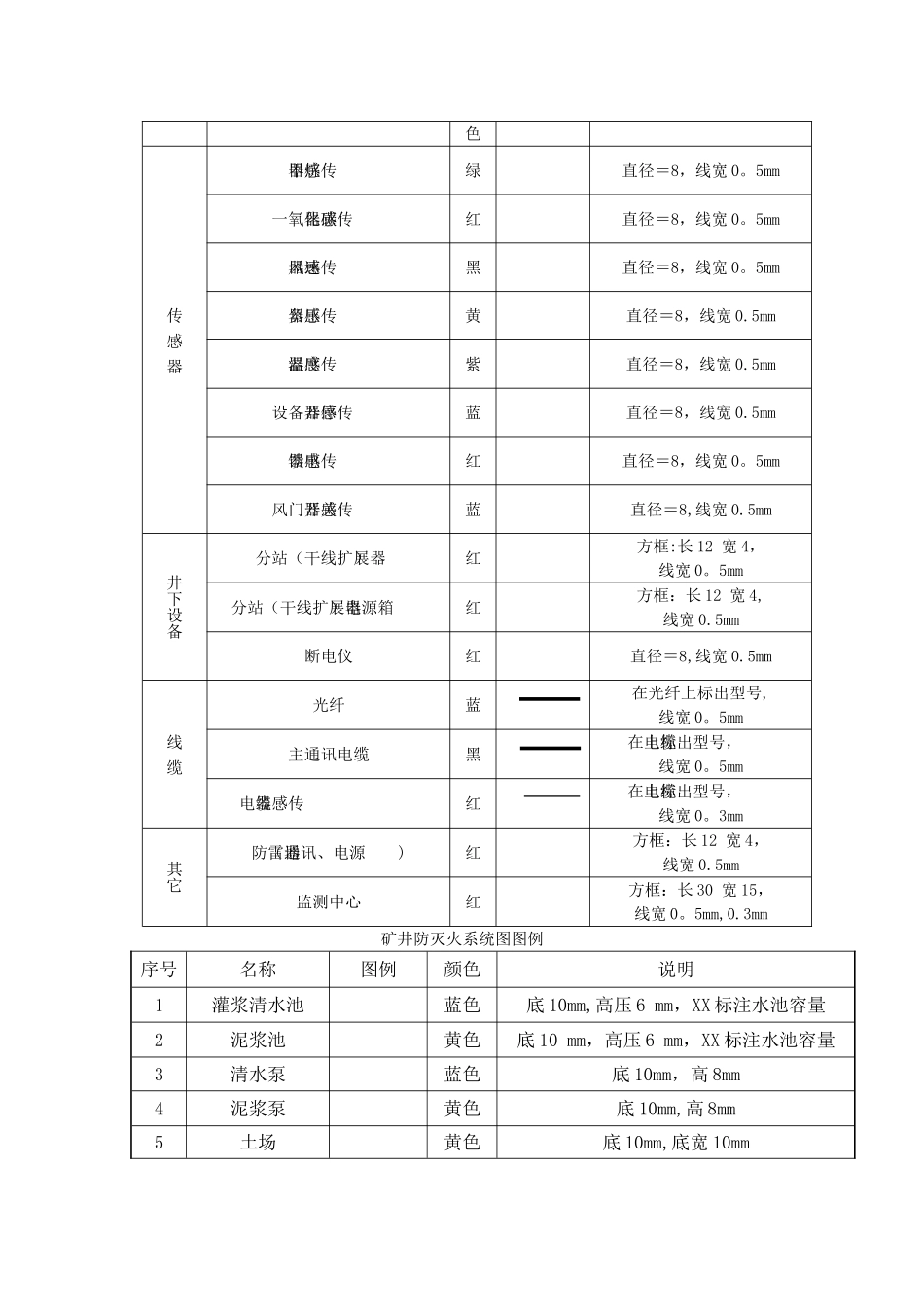

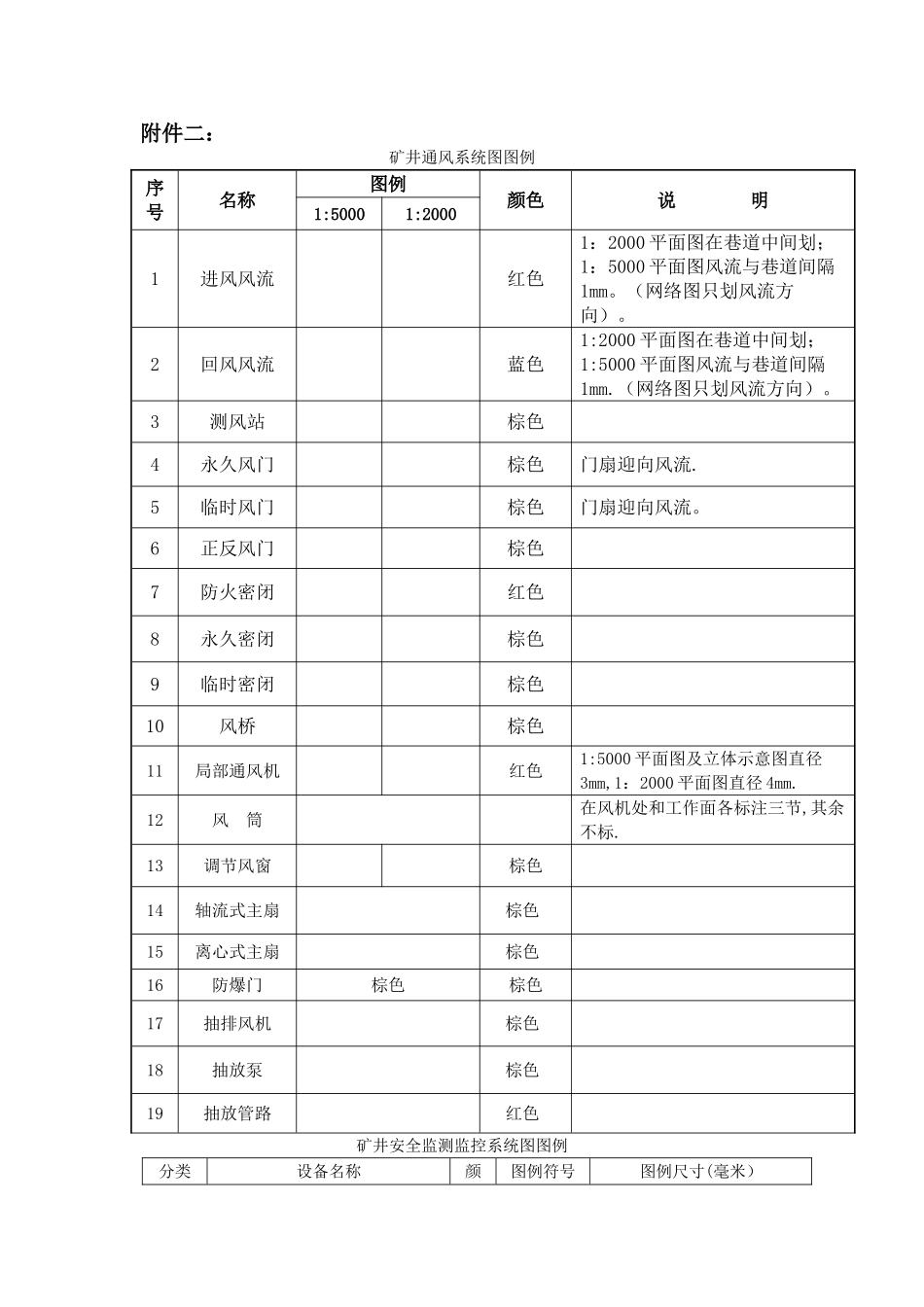

附件二：矿井通风系统图图例序号名称图例颜色说 明1:50001:20001进风风流红色1：2000 平面图在巷道中间划；1：5000 平面图风流与巷道间隔1mm。（网络图只划风流方向）。2回风风流蓝色1:2000 平面图在巷道中间划；1:5000 平面图风流与巷道间隔1mm.（网络图只划风流方向）。3测风站棕色 4永久风门棕色门扇迎向风流.5临时风门棕色门扇迎向风流。6正反风门棕色 7防火密闭红色 8永久密闭棕色 9临时密闭棕色 10风桥棕色 11局部通风机红色1:5000 平面图及立体示意图直径3mm,1：2000 平面图直径 4mm.12风 筒 在风机处和工作面各标注三节,其余不标.13调节风窗棕色 14轴流式主扇 棕色15离心式主扇 棕色16防爆门棕色棕色17抽排风机 棕色18抽放泵 棕色19抽放管路 红色矿井安全监测监控系统图图例分类设备名称颜图例符号图例尺寸(毫米）色传 感 器甲烷传感器绿直径＝8，线宽 0。5mm一氧化碳传感器红直径＝8，线宽 0。5mm风速传感器黑直径＝8，线宽 0。5mm负压传感器黄直径＝8，线宽 0.5mm温度传感器紫直径＝8，线宽 0.5mm设备开停传感器蓝直径＝8，线宽 0.5mm馈电传感器红直径＝8，线宽 0。5mm风门开关传感器蓝直径＝8,线宽 0.5mm井下设备分站（干线扩展器）红方框:长 12 宽 4，线宽 0。5mm分站（干线扩展器）电源箱红方框：长 12 宽 4,线宽 0.5mm断电仪红直径＝8,线宽 0.5mm线 缆光纤蓝在光纤上标出型号,线宽 0。5mm主通讯电缆黑在电缆上标出型号，线宽 0。5mm传感器电缆红在电缆上标出型号，线宽 0。3mm其它防雷器（通讯、电源)红方框：长 12 宽 4，线宽 0.5mm监测中心红方框：长 30 宽 15，线宽 0。5mm,0.3mm矿井防灭火系统图图例序号名称图例颜色说明1灌浆清水池蓝色底 10mm,高压 6 mm，XX 标注水池容量2泥浆池黄色底 10 mm，高压 6 mm，XX 标注水池容量3清水泵蓝色底 10mm，高 8mm4泥浆泵黄色底 10mm,高 8mm5土场黄色底 10mm,底宽 10mm6水枪蓝色长 10mm7清水管绿色标注管径，实长8泥浆管黄色标注管径,实长9截门紫色长 10mm,直径 3mm10钻孔红色直径 5mm11均压气室蓝色长 10mm12均压管路棕色标注管径，实长13均压风机红色直径 8mm,标注型号功率14消火栓红色长 10mm15消防材料库红色长 15mm,宽 10mm16火区红色线粗 2mm，XX 标注火区名称.并注明发火时间17注销火区绿色线粗 2mm，XX 标注火区名称。并注明发火时间18束管监测中心站紫色长 15mm，宽 10mm19束管紫色N 标注芯...
