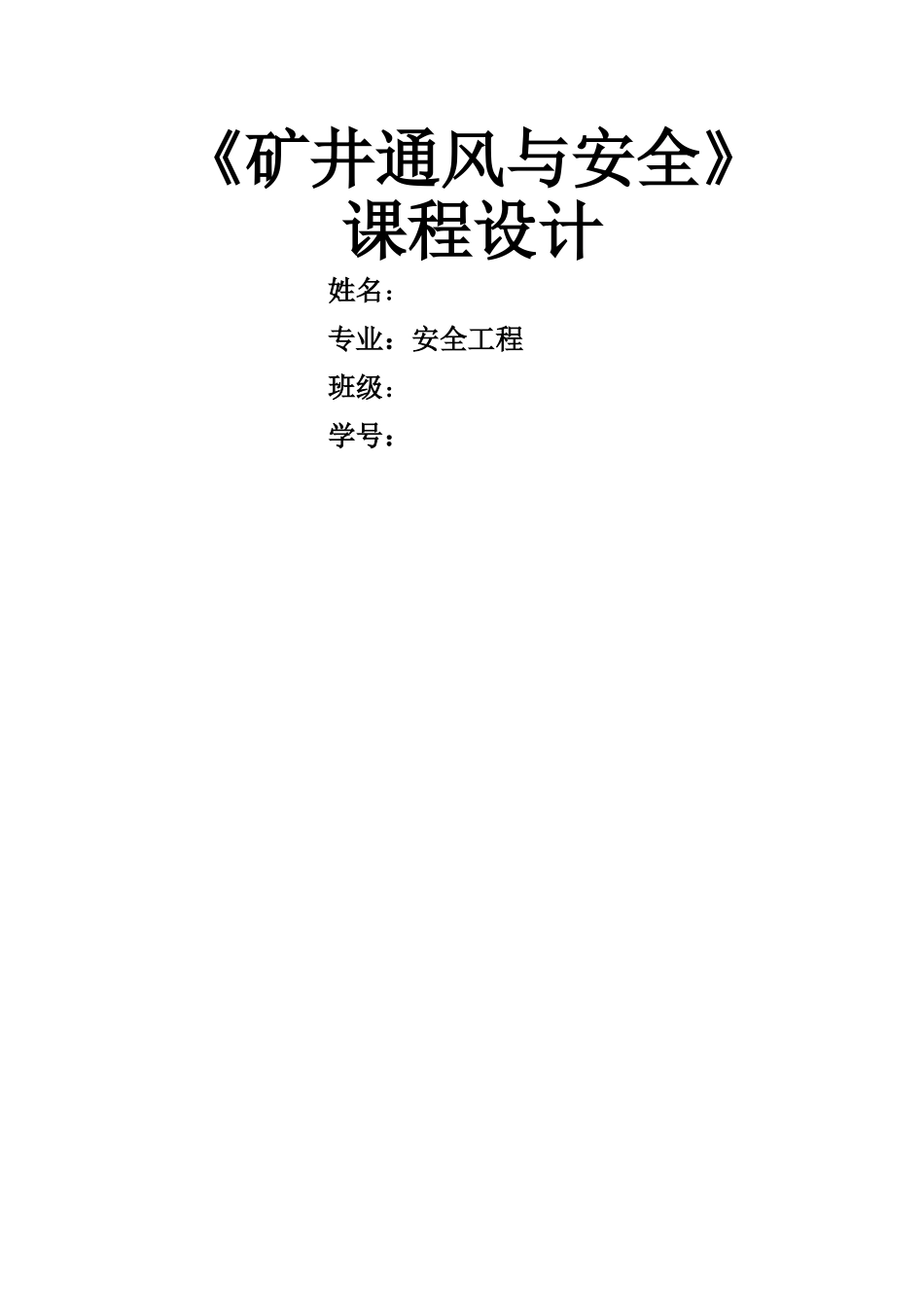

《矿井通风与安全》课程设计姓名： 专业：安全工程班级：学号：目录1 矿井通风系统的确定....................................................21 。 1 概述 ............................................................... 1 1.2 矿井通风系统 ........................................................ 2 2 矿井风量计算及确定 .................................................... 5 2 。 1 采煤工作面需风量的计算 ............................................. 5 2.2 矿井风量的分配 ...................................................... 8 3 矿井通风阻力计算 ...................................................... 9 3 。 1 绘制通风系统图 ..................................................... 9 3.2 矿井通风总阻力计算 .................................................. 9 4 通风机选型 ........................................................... 11 4 。 1 自然风压 .......................................................... 11 4.2 选择主要通风机 ..................................................... 11 4.3 选择电动机 ......................................................... 13 5 概算矿井通风费用及评价 ............................................... 13 6 矿井灾害防治措施 ..................................................... 15 参考文献 ............................................................... 16 1 矿井通风系统的确定1.1 概述某煤矿井田范围走向长 7。42km，倾斜宽 0.66—1.47km，井田面积约 8.53 km2。位于背斜南翼，为一般平缓的单斜构造，地层产状走向近东西向，倾向南，倾角 10—25。，一般为 16.左右。矿井生产能力为 90 万 t/a。矿井采纳中央竖井,煤层分组采区上山布置的开拓方式，单翼对角式通风。矿井通风难易时期的系统示意图见后。井田设三个井筒：主井、副井、风井。地面标高+200m。全矿井划分为两个水平，第一水平标高－150m，第二水平标高－350m，回风水平标高+45～+50m.第一水平东西运输大巷布置在煤层的底板岩石中，距煤层30m，通过水平大巷开拓煤层的全部上山采区。矿井采纳走向长壁开采方式。该矿是高瓦斯矿井，瓦斯涌出量较大,为安全起见，用“品”字形布置...
