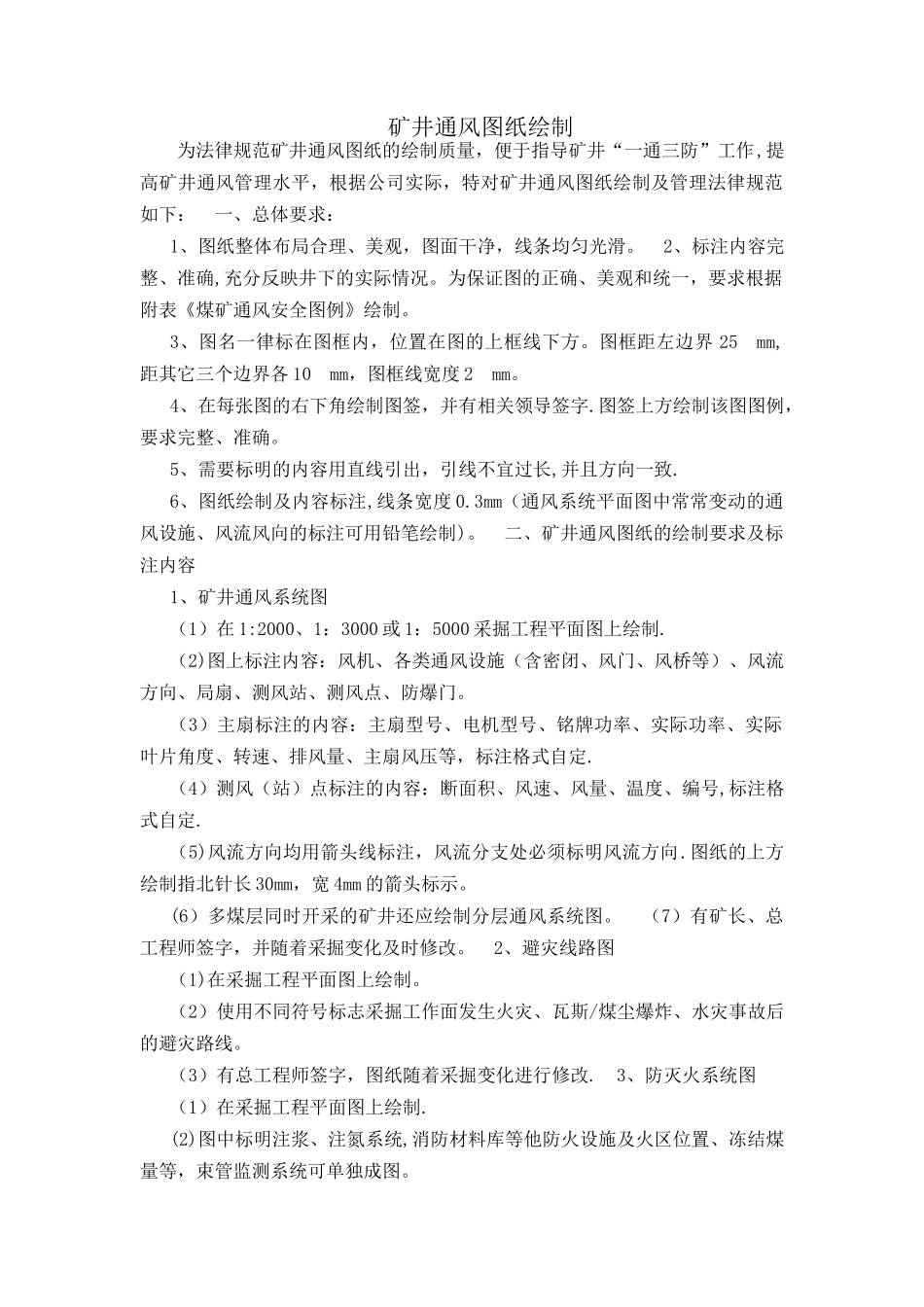

矿井通风系统图纸绘制及图例_第1页
1/6

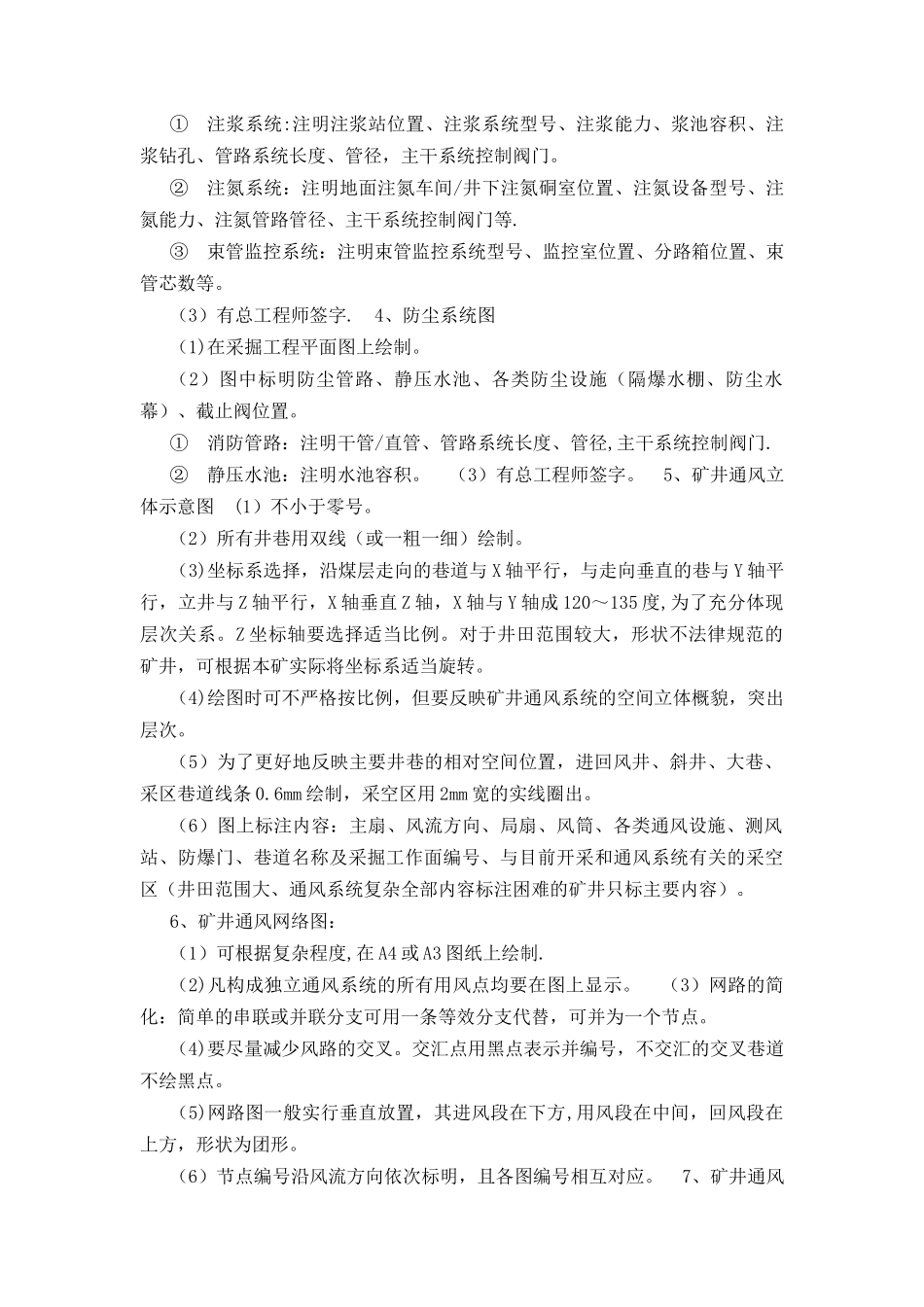

矿井通风系统图纸绘制及图例_第2页
2/6

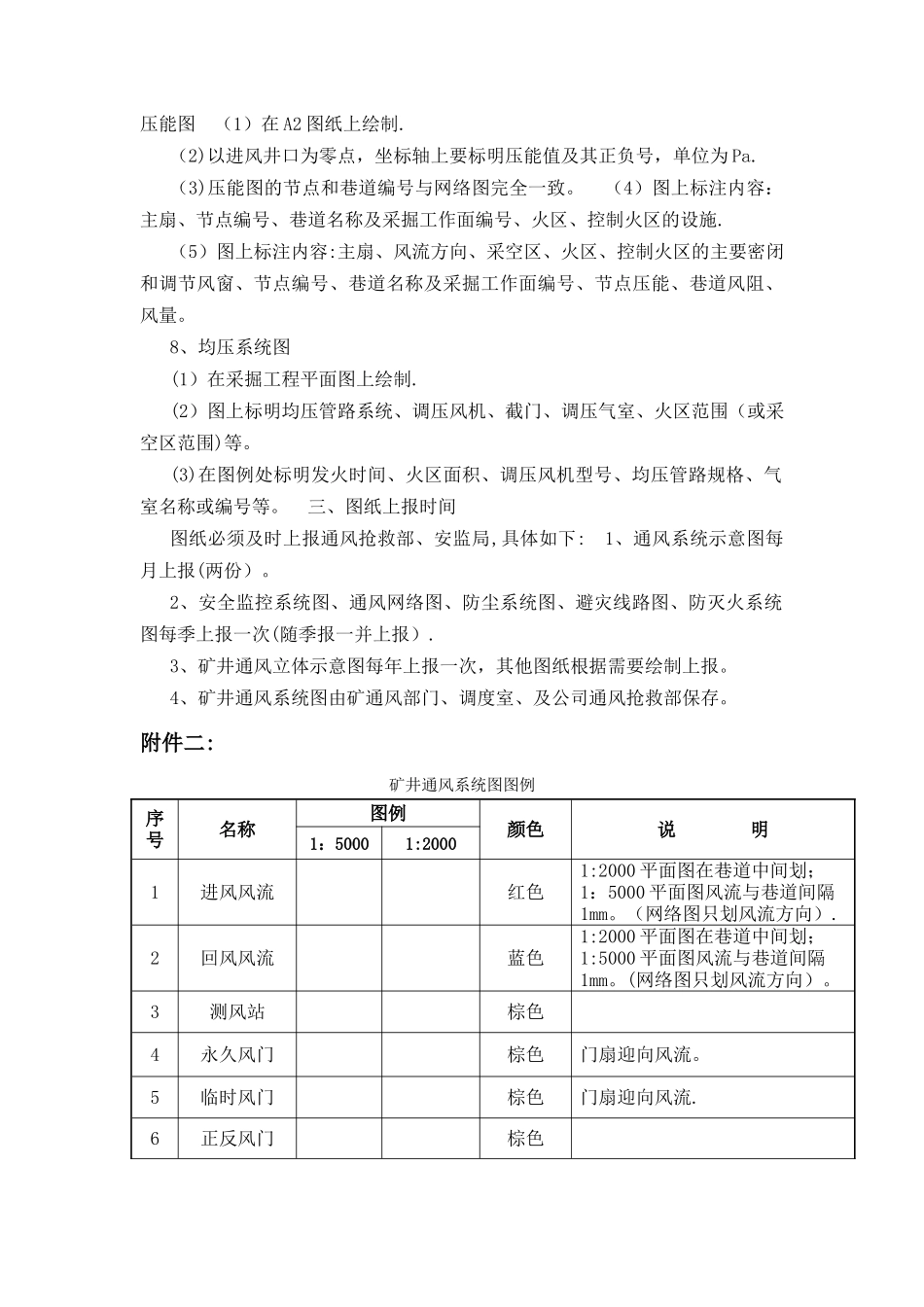

矿井通风系统图纸绘制及图例_第3页
3/6
矿井通风图纸绘制为法律规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理法律规范如下: 一、总体要求: 1、图纸整体布局合理、美观,图面干净,线条均匀光滑。 2、标注内容完整、准确,充分反映井下的实际情况。为保证图的正确、美观和统一,要求根据附表《煤矿通风安全图例》绘制。 3、图名一律标在图框内,位置在图的上框线下方。图框距左边界 25 mm,距其它三个边界各 10 mm,图框线宽度 2 mm。 4、在每张图的右下角绘制图签,并有相关领导签字.图签上方绘制该图图例,要求完整、准确。 5、需要标明的内容用直线引出,引线不宜过长,并且方向一致. 6、图纸绘制及内容标注,线条宽度 0.3mm(通风系统平面图中常常变动的通风设施、风流风向的标注可用铅笔绘制)。 二、矿井通风图纸的绘制要求及标注内容 1、矿井通风系统图 (1)在 1:2000、1:3000 或 1:5000 采掘工程平面图上绘制.(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。 (3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定. (4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定. (5)风流方向均用箭头线标注,风流分支处必须标明风流方向.图纸的上方绘制指北针长 30mm,宽 4mm 的箭头标示。 (6)多煤层同时开采的矿井还应绘制分层通风系统图。 (7)有矿长、总工程师签字,并随着采掘变化及时修改。 2、避灾线路图 (1)在采掘工程平面图上绘制。 (2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。 (3)有总工程师签字,图纸随着采掘变化进行修改. 3、防灭火系统图 (1)在采掘工程平面图上绘制. (2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。 ① 注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。 ② 注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等. ③ 束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。 (3)有总工程师签字. 4、防尘系统图 (1)在采掘工程平面...
