砂、碎石垫层地基检验批质量验收记录表

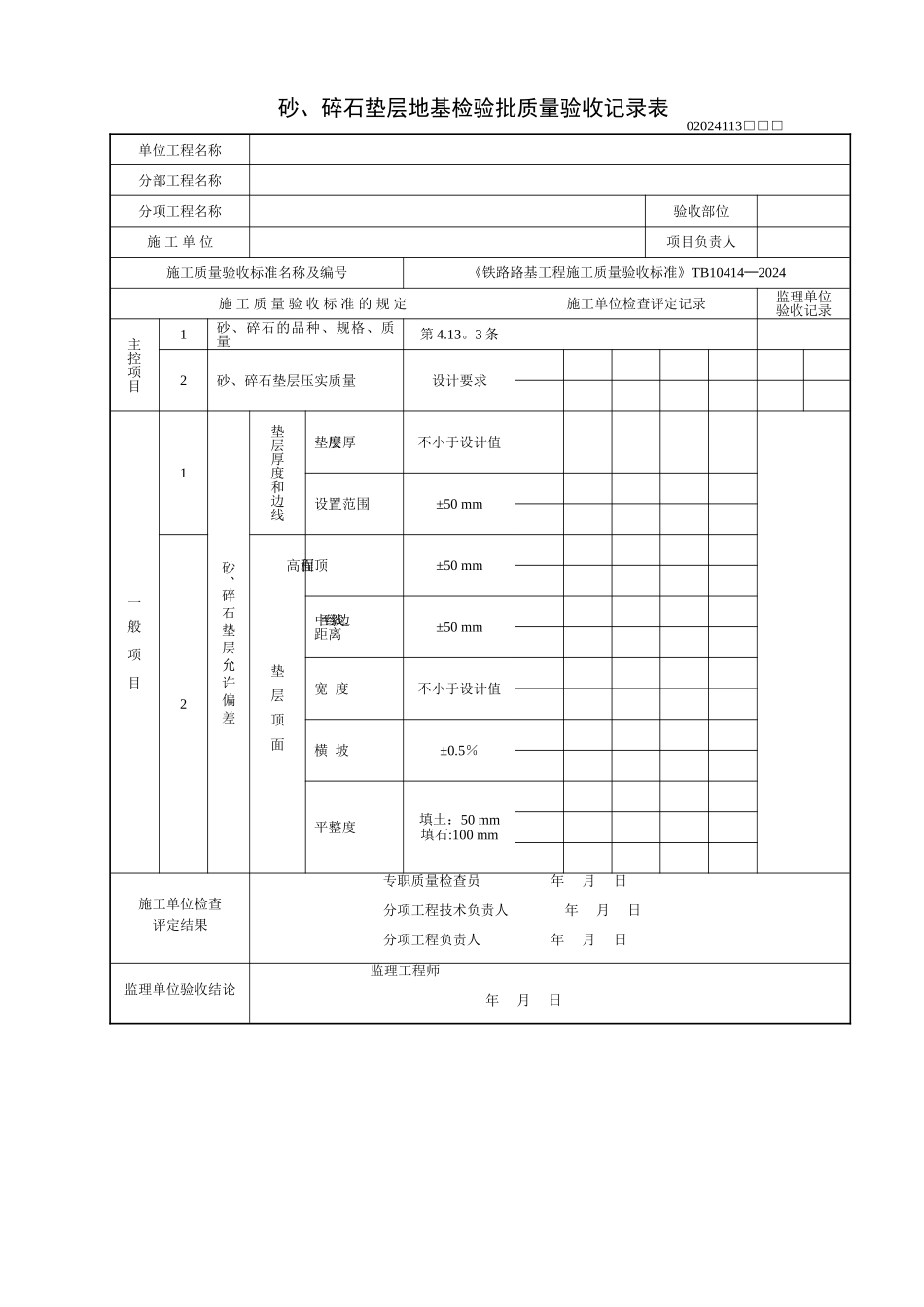

砂、碎石垫层地基检验批质量验收记录表 02024113□□□ 单位工程名称分部工程名称分项工程名称验收部位施 工 单 位项目负责人施工质量验收标准名称及编号《铁路路基工程施工质量验收标准》TB10414─2024施 工 质 量 验 收 标 准 的 规 定施工单位检查评定记录监理单位验收记录主控项目1砂、碎石的品种、规格、质量第 4.13。3 条2砂、碎石垫层压实质量设计要求一 般 项 目1砂、碎 石 垫 层 允 许 偏 差垫层厚度和边线垫层厚度不小于设计值设置范围±50 mm2 垫 层 顶 面顶面高程±50 mm中 线至 边缘距离±50 mm宽 度不小于设计值横 坡±0.5％平整度填土：50 mm填石:100 mm施工单位检查评定结果 专职质量检查员 年 月 日 分项工程技术负责人 年 月 日 分项工程负责人 年 月 日监理单位验收结论 监理工程师 年 月 日说 明主控项目1． 砂垫层应采纳中、粗、砾砂，其含泥量不得大于 5%;碎石垫层应采纳未风化的碎（卵)石和砾石，最大粒径不得大于50 mm,其含泥量不得大于 5%，且不含草根、垃圾等有机杂物。垫层用砂、碎石进场时应进行进场验收，并对其杂质含量和粒径级配进行检验. 检验数量：同一产地、品种、规格且连续进场的砂每10 000 m3、碎石每 3 000 m3为一批，不足上述数量时亦为一批。施工单位每批检验 1 组，监理单位按施工单位检验数量的 10%平行检验，且每分部工程不少于 1 组。 检验方法：筛析法、有机质含量试验；草根、垃圾采纳观察。2． 砂、碎石垫层应分层碾压,其压实质量应符合设计要求.检验数量：施工单位对填筑层压实质量的检验数量应符合下表的规定。监理单位按施工单位检验数量的 20％见证检验或 10%平行检验。基床以下路堤填筑层压实质量检测方法、抽样频次填 料 种 类检 测 数 量检 测 方 法各种土类每填高 0。9 m,纵向每 100 m 检验 2 个断面 4 点，距路基边缘2 m 处 2 点,中间 2 点，不足 0。9 m 亦检验 2 个断面 4 点K30平板载荷仪细粒土和砂类土中的黏砂土、粉砂土每层沿纵向每 100 m 等间距检验 2 个断面 6 点，每断面左、中、右各 1 点，左、右点距路基边缘1 m 处环刀法、核子密度仪粗粒土、细粒土灌砂法、气囊法粗 粒 土 、 细 粒 土 、 碎 石类、最大粒径小于 60 mm的块石类土灌水法检验方法：应符合《铁路工程土工试验规程》(TB10102）的有关规定。一般项目1． 砂、碎石垫层的厚度和...
