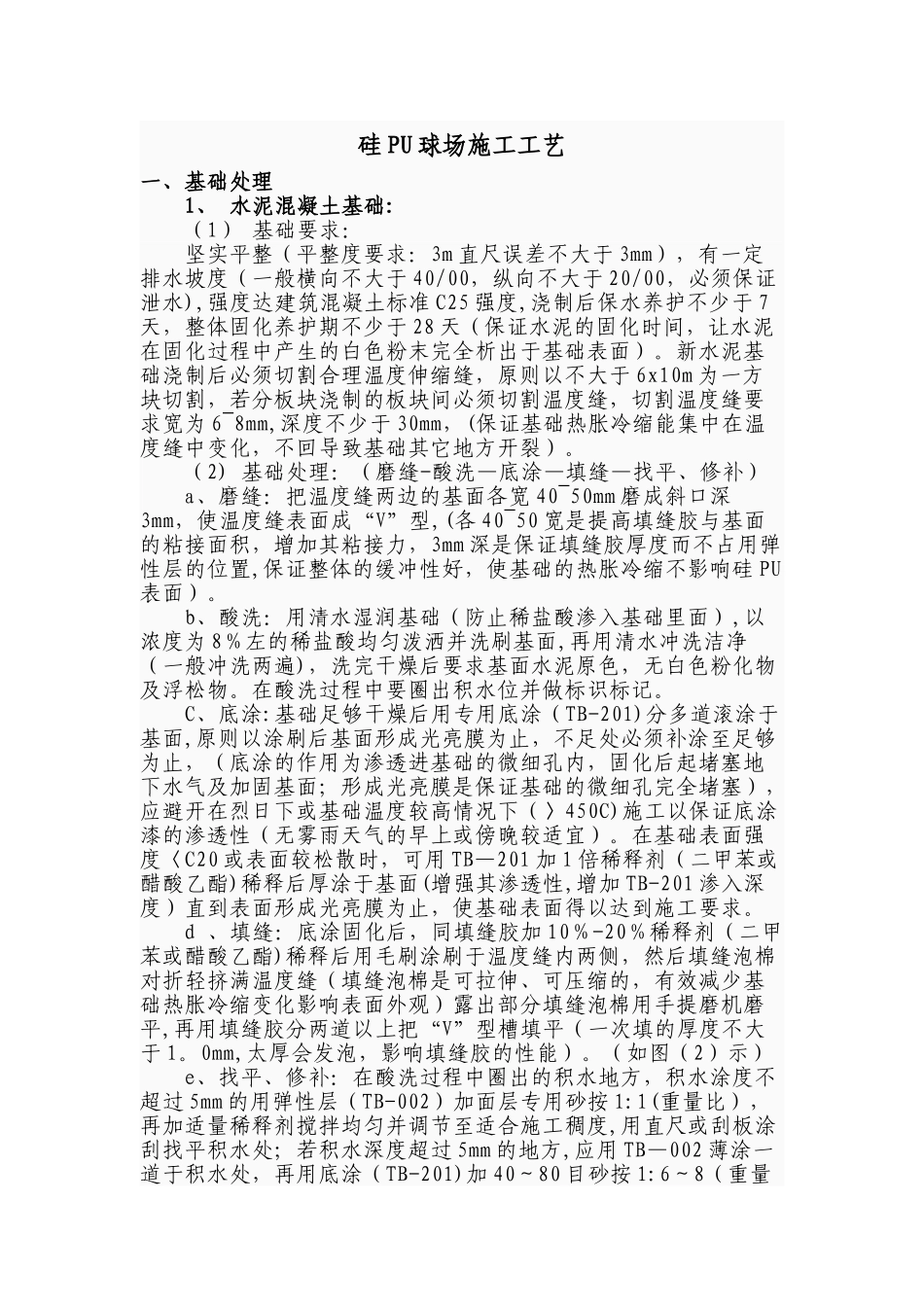

硅 PU 球场施工工艺一、基础处理 1、 水泥混凝土基础: （1） 基础要求： 坚实平整（平整度要求：3m 直尺误差不大于 3mm），有一定排水坡度（一般横向不大于 40/00，纵向不大于 20/00，必须保证泄水),强度达建筑混凝土标准 C25 强度,浇制后保水养护不少于 7天，整体固化养护期不少于 28 天（保证水泥的固化时间，让水泥在固化过程中产生的白色粉末完全析出于基础表面）。新水泥基础浇制后必须切割合理温度伸缩缝，原则以不大于 6x10m 为一方块切割，若分板块浇制的板块间必须切割温度缝，切割温度缝要求宽为 6~8mm,深度不少于 30mm，(保证基础热胀冷缩能集中在温度缝中变化，不回导致基础其它地方开裂）。 （2) 基础处理：（磨缝-酸洗—底涂—填缝—找平、修补） a、磨缝：把温度缝两边的基面各宽 40~50mm 磨成斜口深3mm，使温度缝表面成“V”型,(各 40~50 宽是提高填缝胶与基面的粘接面积，增加其粘接力，3mm 深是保证填缝胶厚度而不占用弹性层的位置,保证整体的缓冲性好，使基础的热胀冷缩不影响硅 PU表面）。 b、酸洗：用清水湿润基础（防止稀盐酸渗入基础里面）,以浓度为 8％左的稀盐酸均匀泼洒并洗刷基面,再用清水冲洗洁净（一般冲洗两遍)，洗完干燥后要求基面水泥原色，无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。 C、底涂:基础足够干燥后用专用底涂（TB-201)分多道滚涂于基面,原则以涂刷后基面形成光亮膜为止，不足处必须补涂至足够为止，（底涂的作用为渗透进基础的微细孔内，固化后起堵塞地下水气及加固基面；形成光亮膜是保证基础的微细孔完全堵塞），应避开在烈日下或基础温度较高情况下（〉450C)施工以保证底涂漆的渗透性（无雾雨天气的早上或傍晚较适宜）。在基础表面强度〈C20 或表面较松散时，可用 TB—201 加 1 倍稀释剂（二甲苯或醋酸乙酯)稀释后厚涂于基面(增强其渗透性,增加 TB-201 渗入深度）直到表面形成光亮膜为止，使基础表面得以达到施工要求。 d 、填缝：底涂固化后，同填缝胶加 10％-20％稀释剂（二甲苯或醋酸乙酯)稀释后用毛刷涂刷于温度缝内两侧，然后填缝泡棉对折轻挤满温度缝（填缝泡棉是可拉伸、可压缩的，有效减少基础热胀冷缩变化影响表面外观）露出部分填缝泡棉用手提磨机磨平,再用填缝胶分两道以上把“V”型槽填平（一次填的厚度不大于 1。0mm,太厚会发泡，影响填缝胶的性能）。（如图（2）示） e、找平、修补：在酸洗过程中圈出的积水地方，积...
