硬件开发流程及规范

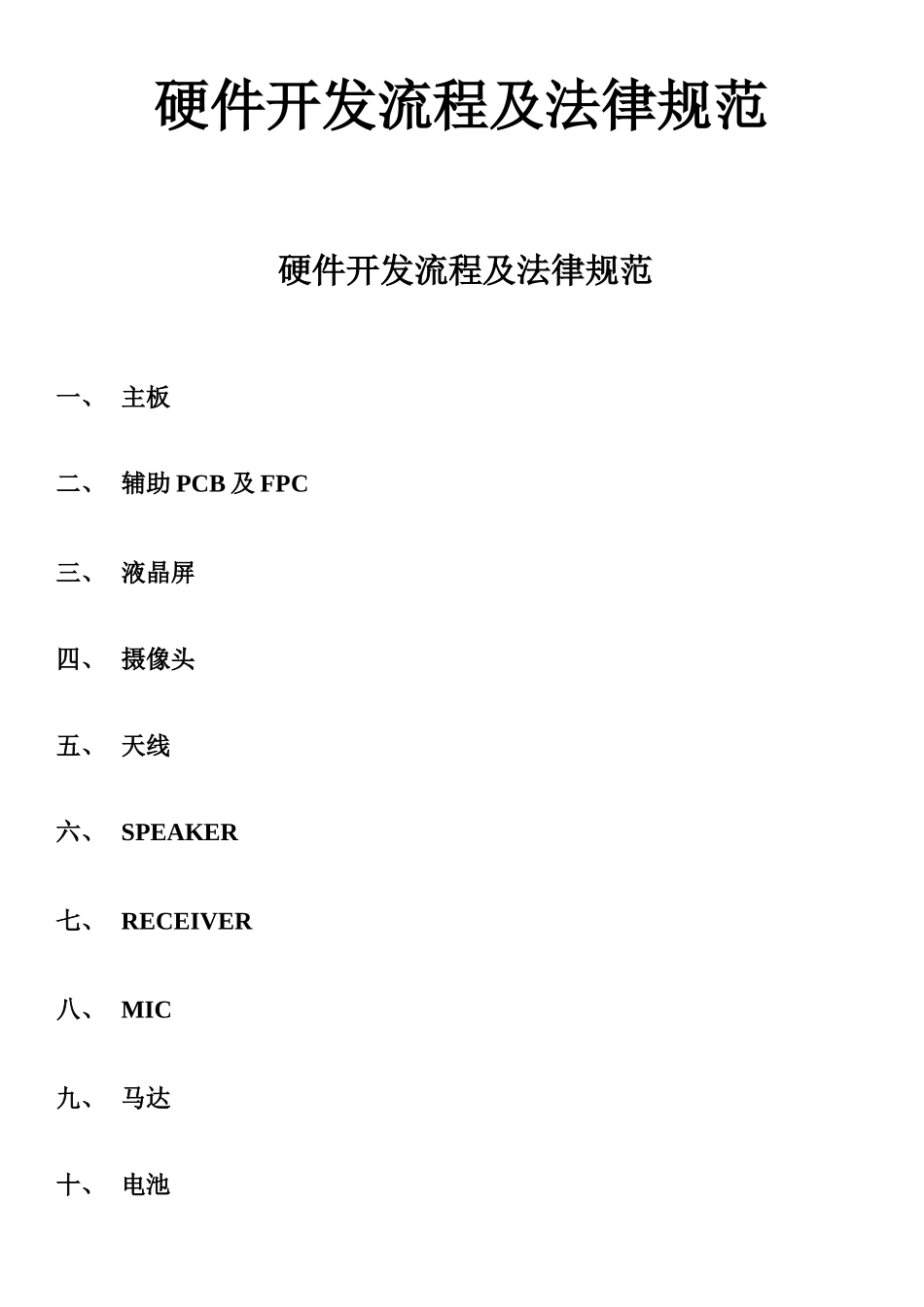

硬件开发流程及规范_第1页
1/32

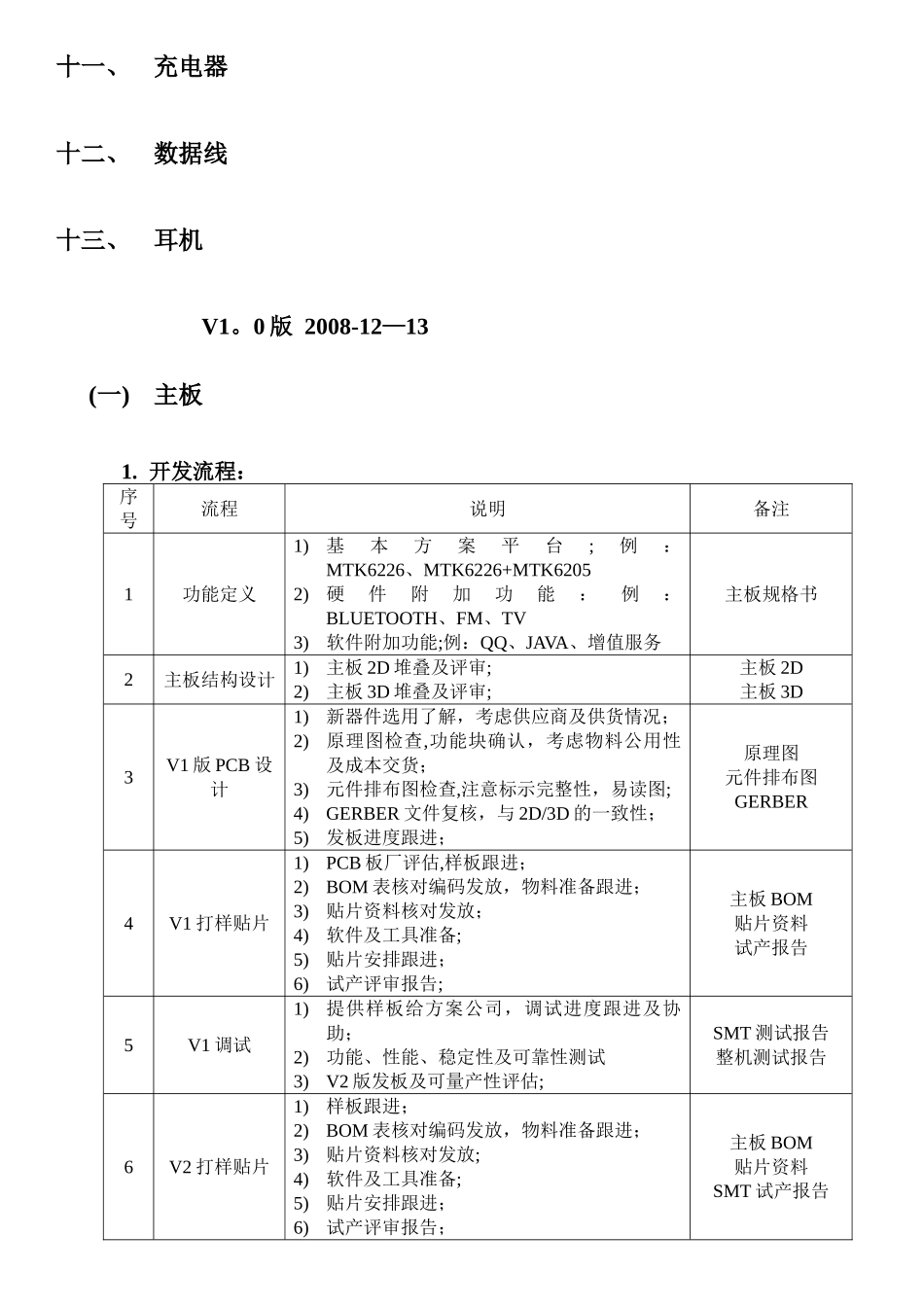

硬件开发流程及规范_第2页
2/32

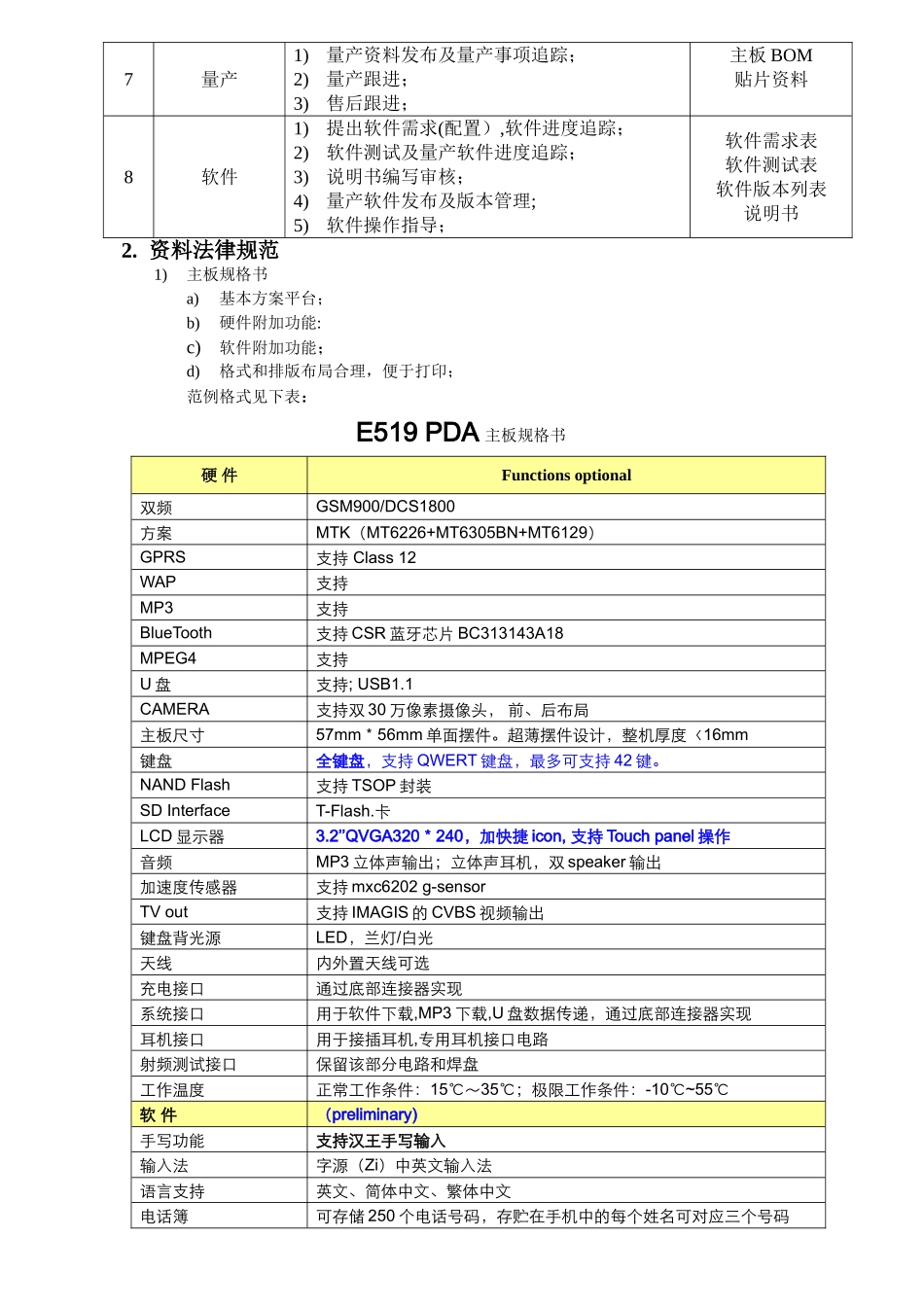

硬件开发流程及规范_第3页
3/32
硬件开发流程及法律规范 硬件开发流程及法律规范 一、 主板二、 辅助 PCB 及 FPC三、 液晶屏四、 摄像头五、 天线六、 SPEAKER七、 RECEIVER八、 MIC九、 马达十、 电池十一、充电器十二、数据线十三、耳机 V1。0 版 2008-12—13(一)主板1. 开发流程:序号流程说明备注1功能定义1)基本方案平台;例:MTK6226、MTK6226+MTK62052)硬件附加功能:例:BLUETOOTH、FM、TV3)软件附加功能;例:QQ、JAVA、增值服务主板规格书2主板结构设计1)主板 2D 堆叠及评审;2)主板 3D 堆叠及评审;主板 2D主板 3D3V1 版 PCB 设计1)新器件选用了解,考虑供应商及供货情况;2)原理图检查,功能块确认,考虑物料公用性及成本交货;3)元件排布图检查,注意标示完整性,易读图;4)GERBER 文件复核,与 2D/3D 的一致性;5)发板进度跟进;原理图元件排布图GERBER4V1 打样贴片1)PCB 板厂评估,样板跟进;2)BOM 表核对编码发放,物料准备跟进;3)贴片资料核对发放;4)软件及工具准备;5)贴片安排跟进;6)试产评审报告;主板 BOM贴片资料试产报告5V1 调试1)提供样板给方案公司,调试进度跟进及协助;2)功能、性能、稳定性及可靠性测试3)V2 版发板及可量产性评估;SMT 测试报告整机测试报告6V2 打样贴片1)样板跟进;2)BOM 表核对编码发放,物料准备跟进;3)贴片资料核对发放;4)软件及工具准备;5)贴片安排跟进;6)试产评审报告;主板 BOM贴片资料SMT 试产报告7量产1)量产资料发布及量产事项追踪;2)量产跟进;3)售后跟进;主板 BOM贴片资料8软件1)提出软件需求(配置),软件进度追踪;2)软件测试及量产软件进度追踪;3)说明书编写审核;4)量产软件发布及版本管理;5)软件操作指导;软件需求表软件测试表软件版本列表说明书2. 资料法律规范1)主板规格书a)基本方案平台;b)硬件附加功能:c)软件附加功能; d)格式和排版布局合理,便于打印;范例格式见下表:E519 PDA 主板规格书硬 件Functions optional双频GSM900/DCS1800方案MTK(MT6226+MT6305BN+MT6129)GPRS支持 Class 12WAP支持MP3支持BlueTooth支持 CSR 蓝牙芯片 BC313143A18MPEG4支持U 盘支持; USB1.1CAMERA支持双 30 万像素摄像头, 前、后布局主板尺寸57mm*56mm 单面摆件。超薄摆件设计,整机厚度〈16mm键盘全键盘,支持 QWERT 键盘,最多可支持 42 键。NAND Flash支持 TSOP 封装SD InterfaceT-Flash.卡LCD 显示器3.2’’QVGA320*240,加快捷 icon, 支持 Tou...
