碧桂园精装修室内水电安装施工标准做法

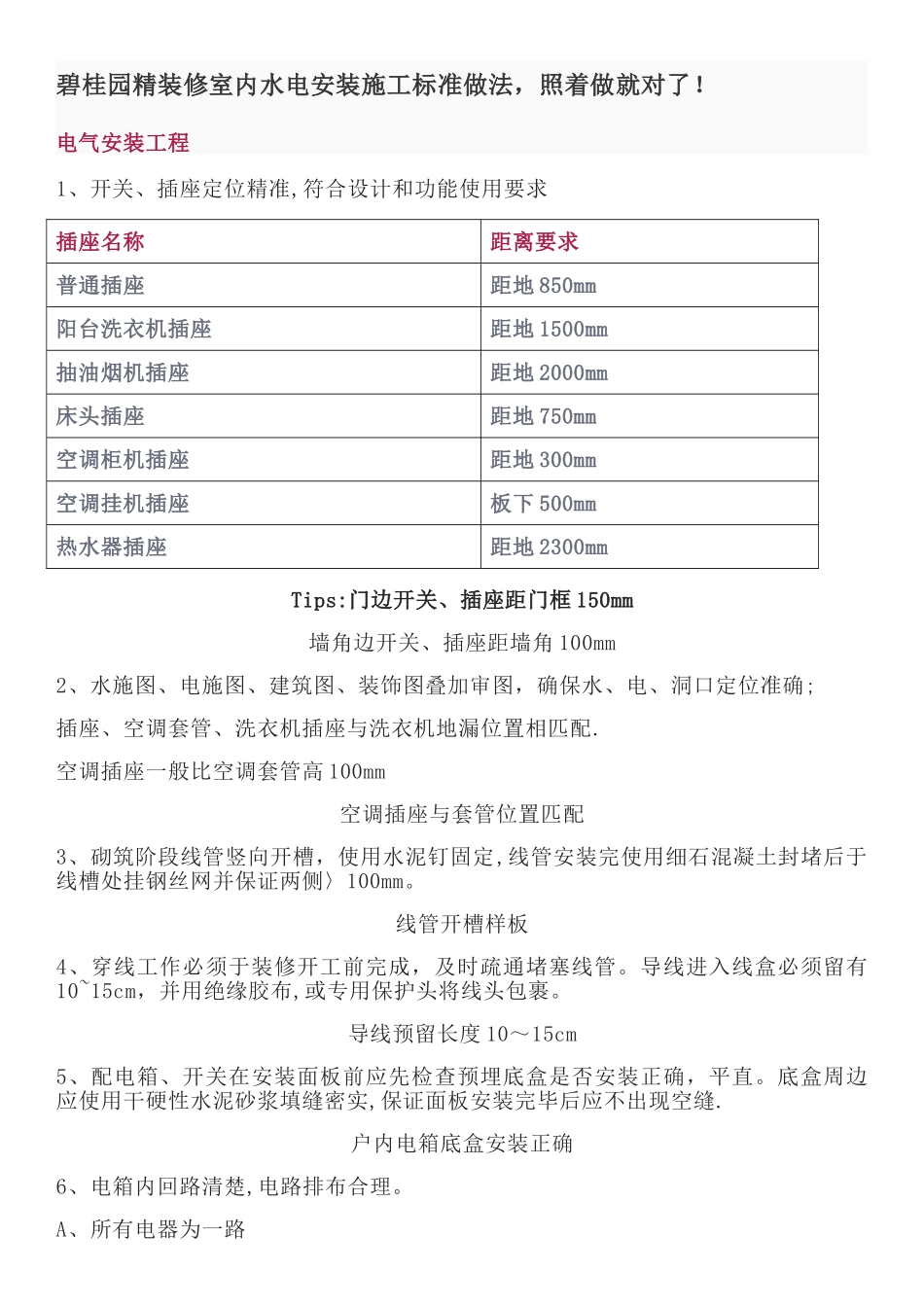

碧桂园精装修室内水电安装施工标准做法_第1页
1/4

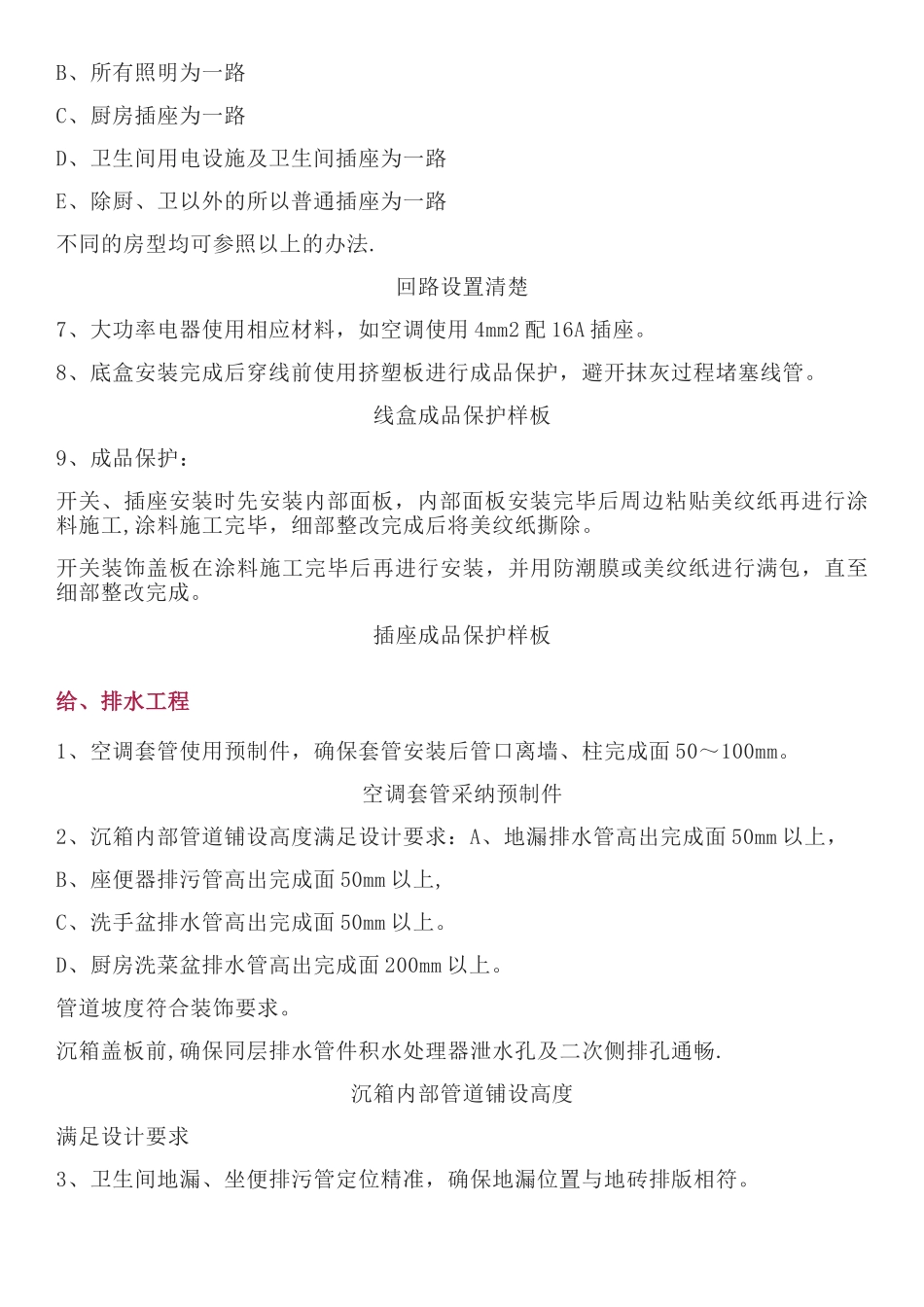

碧桂园精装修室内水电安装施工标准做法_第2页
2/4

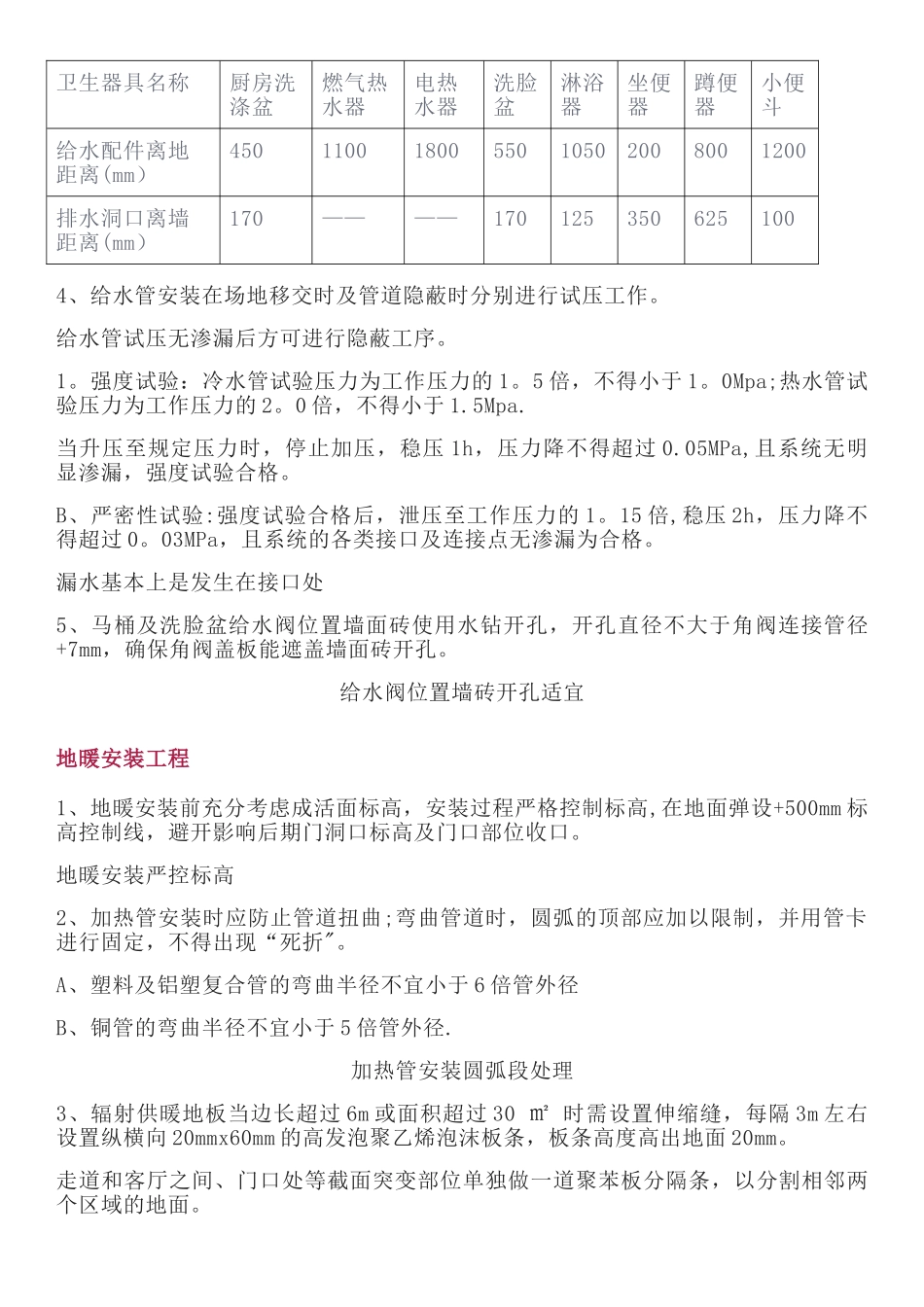

碧桂园精装修室内水电安装施工标准做法_第3页
3/4
碧桂园精装修室内水电安装施工标准做法,照着做就对了! 电气安装工程1、开关、插座定位精准,符合设计和功能使用要求插座名称距离要求普通插座距地 850mm阳台洗衣机插座距地 1500mm抽油烟机插座距地 2000mm床头插座距地 750mm空调柜机插座距地 300mm空调挂机插座板下 500mm热水器插座距地 2300mmTips:门边开关、插座距门框 150mm墙角边开关、插座距墙角 100mm2、水施图、电施图、建筑图、装饰图叠加审图,确保水、电、洞口定位准确;插座、空调套管、洗衣机插座与洗衣机地漏位置相匹配.空调插座一般比空调套管高 100mm空调插座与套管位置匹配3、砌筑阶段线管竖向开槽,使用水泥钉固定,线管安装完使用细石混凝土封堵后于线槽处挂钢丝网并保证两侧〉100mm。线管开槽样板4、穿线工作必须于装修开工前完成,及时疏通堵塞线管。导线进入线盒必须留有10~15cm,并用绝缘胶布,或专用保护头将线头包裹。导线预留长度 10~15cm5、配电箱、开关在安装面板前应先检查预埋底盒是否安装正确,平直。底盒周边应使用干硬性水泥砂浆填缝密实,保证面板安装完毕后应不出现空缝.户内电箱底盒安装正确6、电箱内回路清楚,电路排布合理。A、所有电器为一路B、所有照明为一路C、厨房插座为一路D、卫生间用电设施及卫生间插座为一路E、除厨、卫以外的所以普通插座为一路不同的房型均可参照以上的办法.回路设置清楚7、大功率电器使用相应材料,如空调使用 4mm2 配 16A 插座。8、底盒安装完成后穿线前使用挤塑板进行成品保护,避开抹灰过程堵塞线管。线盒成品保护样板9、成品保护:开关、插座安装时先安装内部面板,内部面板安装完毕后周边粘贴美纹纸再进行涂料施工,涂料施工完毕,细部整改完成后将美纹纸撕除。开关装饰盖板在涂料施工完毕后再进行安装,并用防潮膜或美纹纸进行满包,直至细部整改完成。插座成品保护样板给、排水工程1、空调套管使用预制件,确保套管安装后管口离墙、柱完成面 50~100mm。空调套管采纳预制件2、沉箱内部管道铺设高度满足设计要求:A、地漏排水管高出完成面 50mm 以上,B、座便器排污管高出完成面 50mm 以上,C、洗手盆排水管高出完成面 50mm 以上。D、厨房洗菜盆排水管高出完成面 200mm 以上。管道坡度符合装饰要求。沉箱盖板前,确保同层排水管件积水处理器泄水孔及二次侧排孔通畅.沉箱内部管道铺设高度满足设计要求3、卫生间地漏、坐便排污管定位精准,确保地漏位置与地砖排版相符。卫生器具名称厨房洗涤盆燃气热水器...
