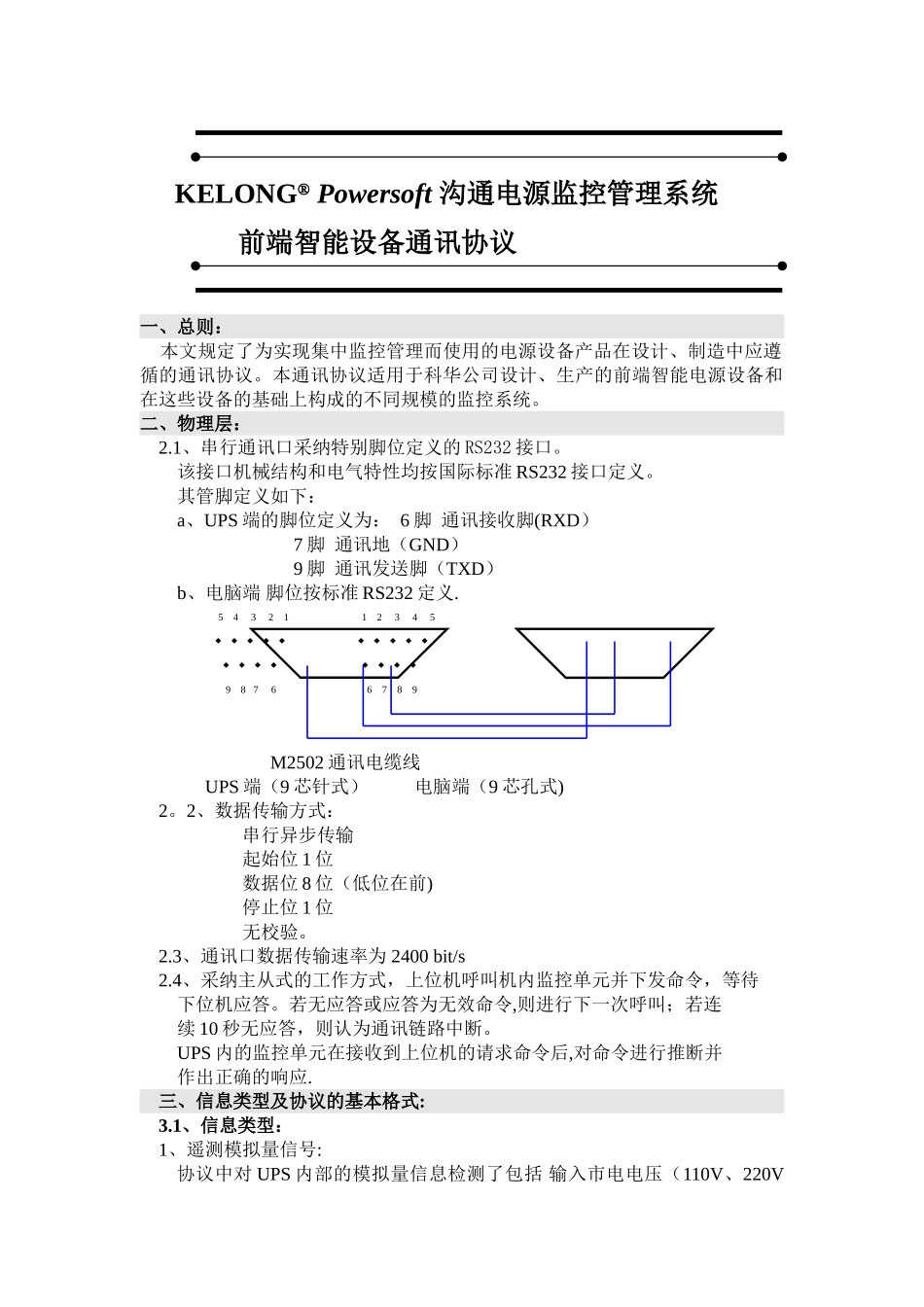

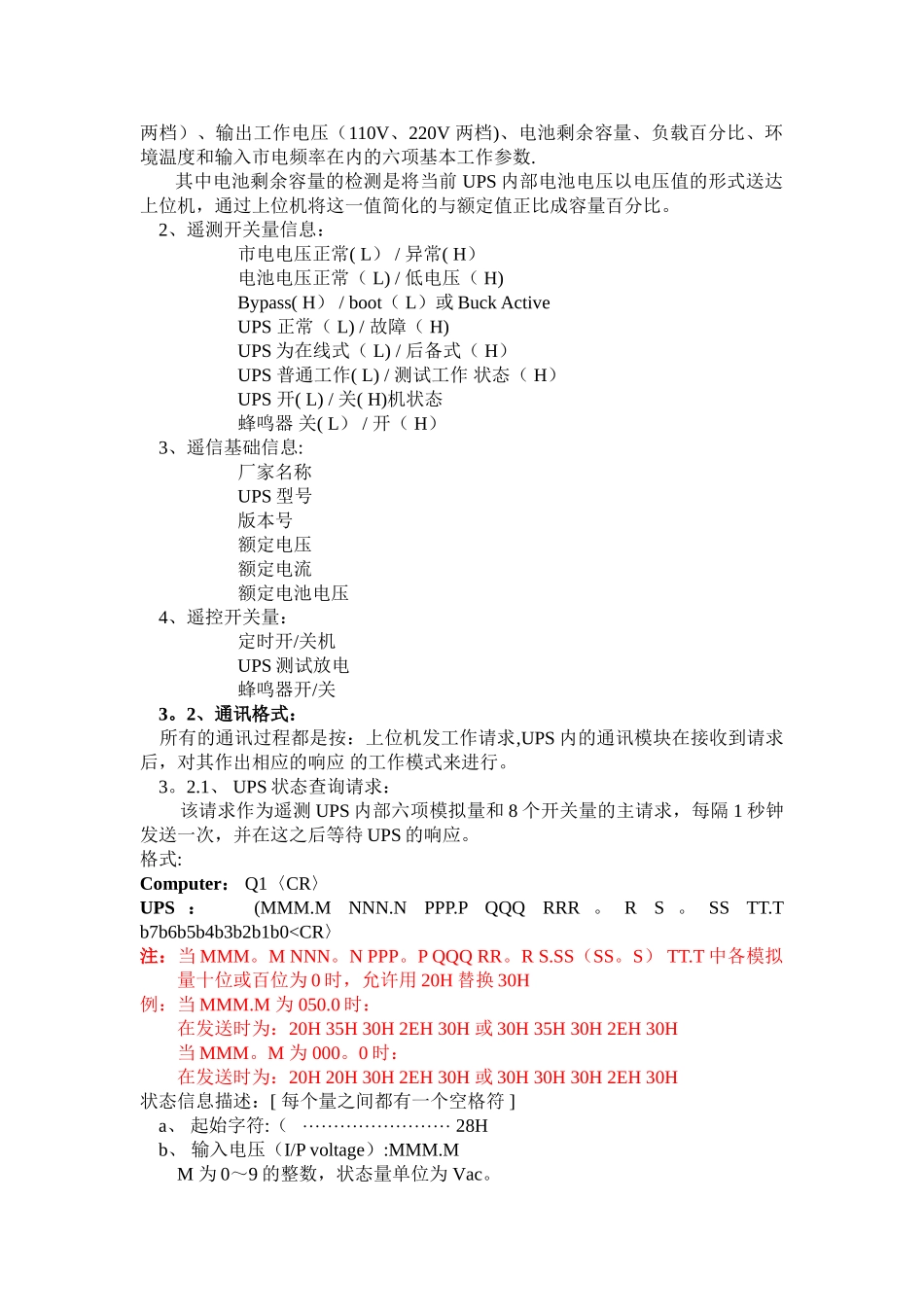

KELONG Powersoft 沟通电源监控管理系统 前端智能设备通讯协议一、总则： 本文规定了为实现集中监控管理而使用的电源设备产品在设计、制造中应遵循的通讯协议。本通讯协议适用于科华公司设计、生产的前端智能电源设备和在这些设备的基础上构成的不同规模的监控系统。二、物理层： 2.1、串行通讯口采纳特别脚位定义的 RS232 接口。 该接口机械结构和电气特性均按国际标准 RS232 接口定义。 其管脚定义如下： a、UPS 端的脚位定义为： 6 脚 通讯接收脚(RXD） 7 脚 通讯地（GND） 9 脚 通讯发送脚（TXD） b、电脑端 脚位按标准 RS232 定义. 5 4 3 2 1 1 2 3 4 5                   9 8 7 6 6 7 8 9 M2502 通讯电缆线 UPS 端（9 芯针式） 电脑端（9 芯孔式) 2。2、数据传输方式： 串行异步传输 起始位 1 位 数据位 8 位（低位在前) 停止位 1 位 无校验。 2.3、通讯口数据传输速率为 2400 bit/s 2.4、采纳主从式的工作方式，上位机呼叫机内监控单元并下发命令，等待 下位机应答。若无应答或应答为无效命令,则进行下一次呼叫；若连 续 10 秒无应答，则认为通讯链路中断。 UPS 内的监控单元在接收到上位机的请求命令后,对命令进行推断并 作出正确的响应. 三、信息类型及协议的基本格式: 3.1、信息类型： 1、遥测模拟量信号: 协议中对 UPS 内部的模拟量信息检测了包括 输入市电电压（110V、220V 两档）、输出工作电压（110V、220V 两档)、电池剩余容量、负载百分比、环境温度和输入市电频率在内的六项基本工作参数. 其中电池剩余容量的检测是将当前 UPS 内部电池电压以电压值的形式送达上位机，通过上位机将这一值简化的与额定值正比成容量百分比。 2、遥测开关量信息： 市电电压正常( L） / 异常( H） 电池电压正常（ L) / 低电压（ H) Bypass( H） / boot（ L）或 Buck Active UPS 正常（ L) / 故障（ H) UPS 为在线式（ L) / 后备式（ H） UPS 普通工作( L) / 测试工作 状态（ H） UPS 开( L) / 关( H)机状态 蜂鸣器 关( L） / 开（ H） 3、遥信基础信息: 厂家名称 UPS 型号 版本号 额定电压 额定电流 额定电池电压 4、遥控开关量： 定时开/关机 UPS 测试放电 蜂鸣器开/关 3。2、通讯格式： 所有的通讯过程都是按：上位机发工作请求...
