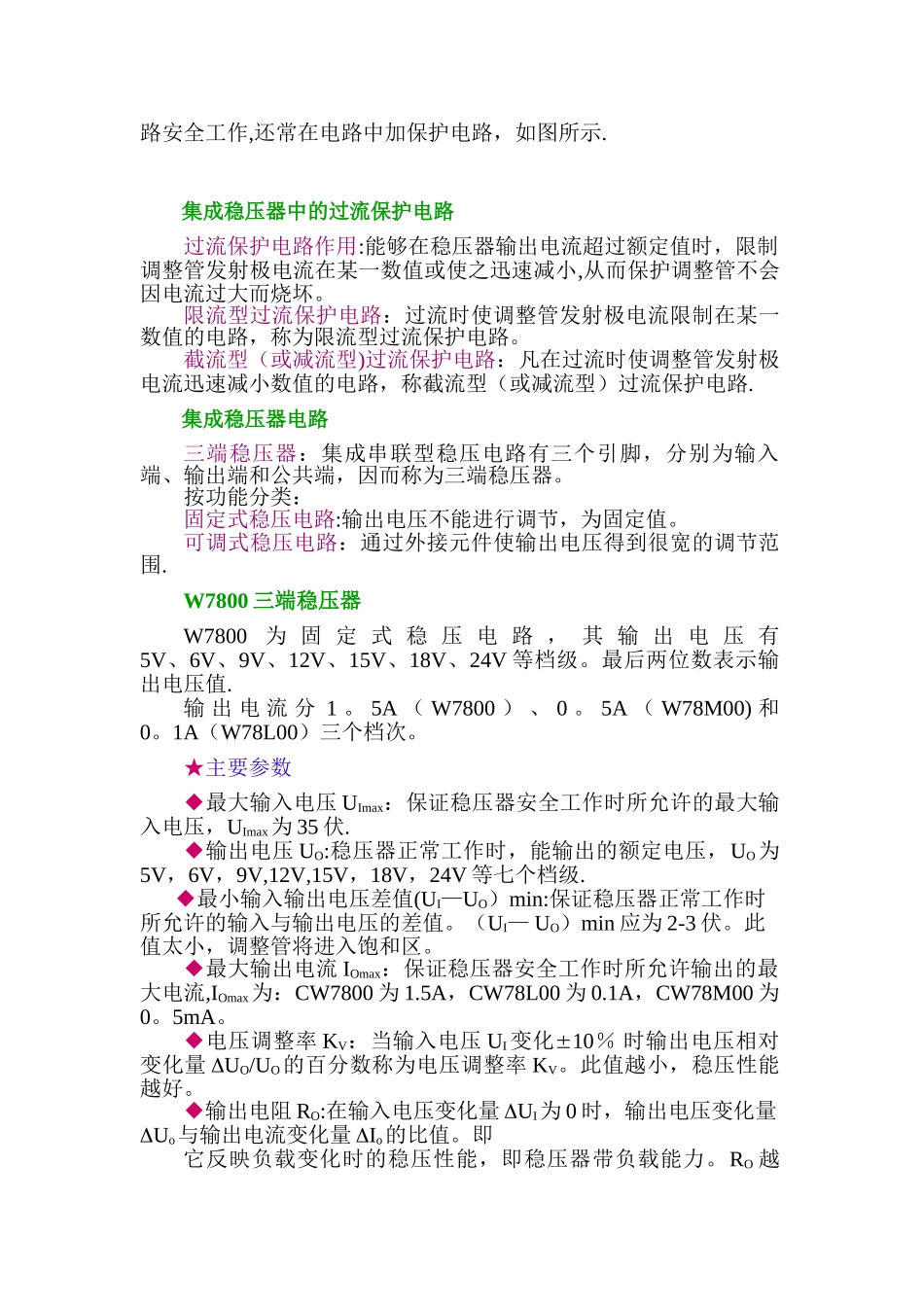

9。4 稳压二极管稳压电路归纳 稳压管稳压电路的性能指标★稳压系数 Sr定义：为负载一定时稳压电路输出电压相对变化量与其输入电压相对变化量之比,即Sr表明电网电压波动的影响，其值愈小，电网电压变化时输出电压的变化愈小。★输出电压 RO定义:为稳压电路输入电压一定时输出电压变化量与输出电流变化量之比，即RO表明负载电阻对稳压性能的影响。串联型稳压电路的工作原理串联稳压电源:由于调整管与负载相串联，故称这类电路为串联型稳压电源。线性稳压电源：由于调整管工作在线性区，故称这类电路为线性稳压电源。 ★串联稳压原理当电网电压波动（或负载电阻的变化)使输出电压 UO上升时，取样电压 UN 增大，由于稳压管的电压 UZ 不变，运放的输入电压UNP（=UN—UP=UN—UZ)增大，使 A 的输出减小（即调整管的基极电位降低)，而使调整管 T 的 c-e 压降低增大，从而调节输出电压UO（=UI-Uce)减小.使输出电压得到稳定。可见，电路是靠引入深度电压负反馈来稳定输出电压。★输出电压的可调范围当电位器 R2的滑动端在最上端时,输出电压最小为当电位器 R2的滑动端在最下端时，输出电压最大为★调整管的选择◆ICM的选取调整管中流过的最大集电极电流ICM>ILmax◆击穿电压的选取U（BR)CEO >UImax -UOmin◆功率 PCM的选取PCM 〉（UImax -UOmin)´ILmax串联型稳压电路的方框图根据以上的分析，有用的串联型稳压电源至少包含调整管、基准电压电路、取样电路和比较放大电路四个部分组成.此外,为使电路安全工作,还常在电路中加保护电路，如图所示.集成稳压器中的过流保护电路过流保护电路作用:能够在稳压器输出电流超过额定值时，限制调整管发射极电流在某一数值或使之迅速减小,从而保护调整管不会因电流过大而烧坏。限流型过流保护电路：过流时使调整管发射极电流限制在某一数值的电路，称为限流型过流保护电路。截流型（或减流型)过流保护电路：凡在过流时使调整管发射极电流迅速减小数值的电路，称截流型（或减流型）过流保护电路.集成稳压器电路三端稳压器：集成串联型稳压电路有三个引脚，分别为输入端、输出端和公共端，因而称为三端稳压器。按功能分类：固定式稳压电路:输出电压不能进行调节，为固定值。可调式稳压电路：通过外接元件使输出电压得到很宽的调节范围.W7800 三端稳压器W7800为 固 定 式 稳 压 电 路 ， 其 输 出 电 压 有5V、6V、9V、12V、15V、18V、24V 等档级。最后两位数表示输出电压值.输 出 电...
