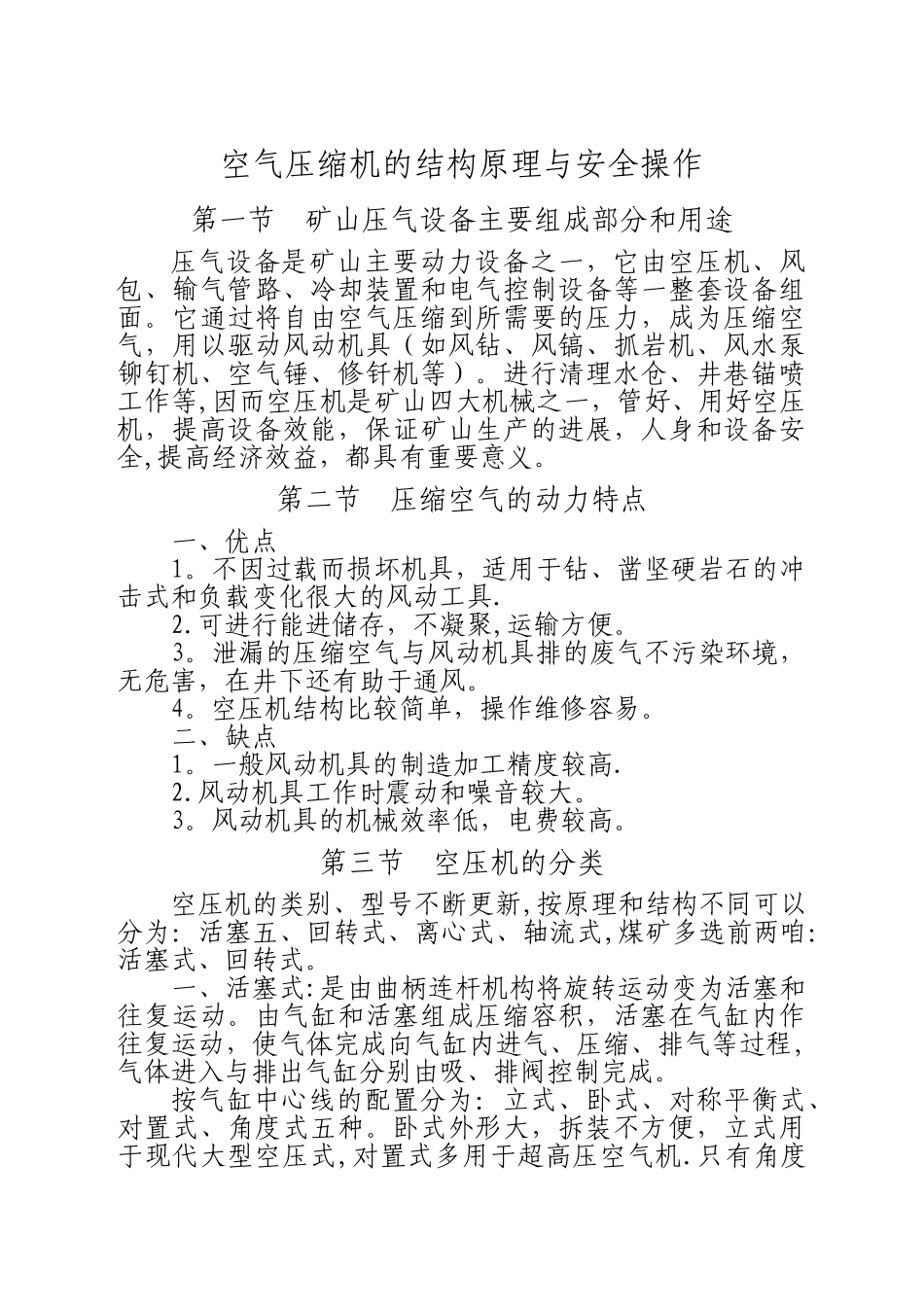

空气压缩机的结构原理与安全操作第一节 矿山压气设备主要组成部分和用途压气设备是矿山主要动力设备之一，它由空压机、风包、输气管路、冷却装置和电气控制设备等一整套设备组面。它通过将自由空气压缩到所需要的压力，成为压缩空气，用以驱动风动机具（如风钻、风镐、抓岩机、风水泵铆钉机、空气锤、修钎机等）。进行清理水仓、井巷锚喷工作等,因而空压机是矿山四大机械之一，管好、用好空压机，提高设备效能，保证矿山生产的进展，人身和设备安全,提高经济效益，都具有重要意义。第二节 压缩空气的动力特点一、优点1。不因过载而损坏机具，适用于钻、凿坚硬岩石的冲击式和负载变化很大的风动工具.2.可进行能进储存，不凝聚,运输方便。3。泄漏的压缩空气与风动机具排的废气不污染环境，无危害，在井下还有助于通风。4。空压机结构比较简单，操作维修容易。二、缺点1。一般风动机具的制造加工精度较高.2.风动机具工作时震动和噪音较大。3。风动机具的机械效率低，电费较高。第三节 空压机的分类空压机的类别、型号不断更新,按原理和结构不同可以分为：活塞五、回转式、离心式、轴流式,煤矿多选前两咱：活塞式、回转式。一、活塞式:是由曲柄连杆机构将旋转运动变为活塞和往复运动。由气缸和活塞组成压缩容积，活塞在气缸内作往复运动，使气体完成向气缸内进气、压缩、排气等过程,气体进入与排出气缸分别由吸、排阀控制完成。按气缸中心线的配置分为：立式、卧式、对称平衡式、对置式、角度式五种。卧式外形大，拆装不方便，立式用于现代大型空压式,对置式多用于超高压空气机.只有角度式空压机：气缸中心线有一定夹角，但不等于 180°,有 W型 X=60°,V 型=90°平衡好，X=60°结构紧凑。L 型：往复运动质量相等时运转平稳，性能好，多做固定式压风机，保护有断水、油、超温、超压、安全阀、释压阀。国产：BZL3.5—20/J 新型压风机与 4L—20/8 比较单相占地小,重量轻、搬运、安装方便，噪音低，阻力小,滤尘效果好，后冷却器和油水分离器的安装等优点。第四节 4L—20/8 空压机一、4L-20/8 空压机,为空压机系列中活塞式角度类 L型双缸复动水冷式压风机。二、型号(牌号)4L—20/8 L 型 排气量 20m3/min出口压力 8kg/cm2 供风距离 700—800m三、保护：滤空保护、断水保护、超温(160°）、超压、断油保护（＞1.5kg/cm3）。四、润滑油使用压缩机油器闪点不低于 215°。五、移动式螺杆空压机型号：1LGT—12.5m3/min 流量：12.5m3/min压...
