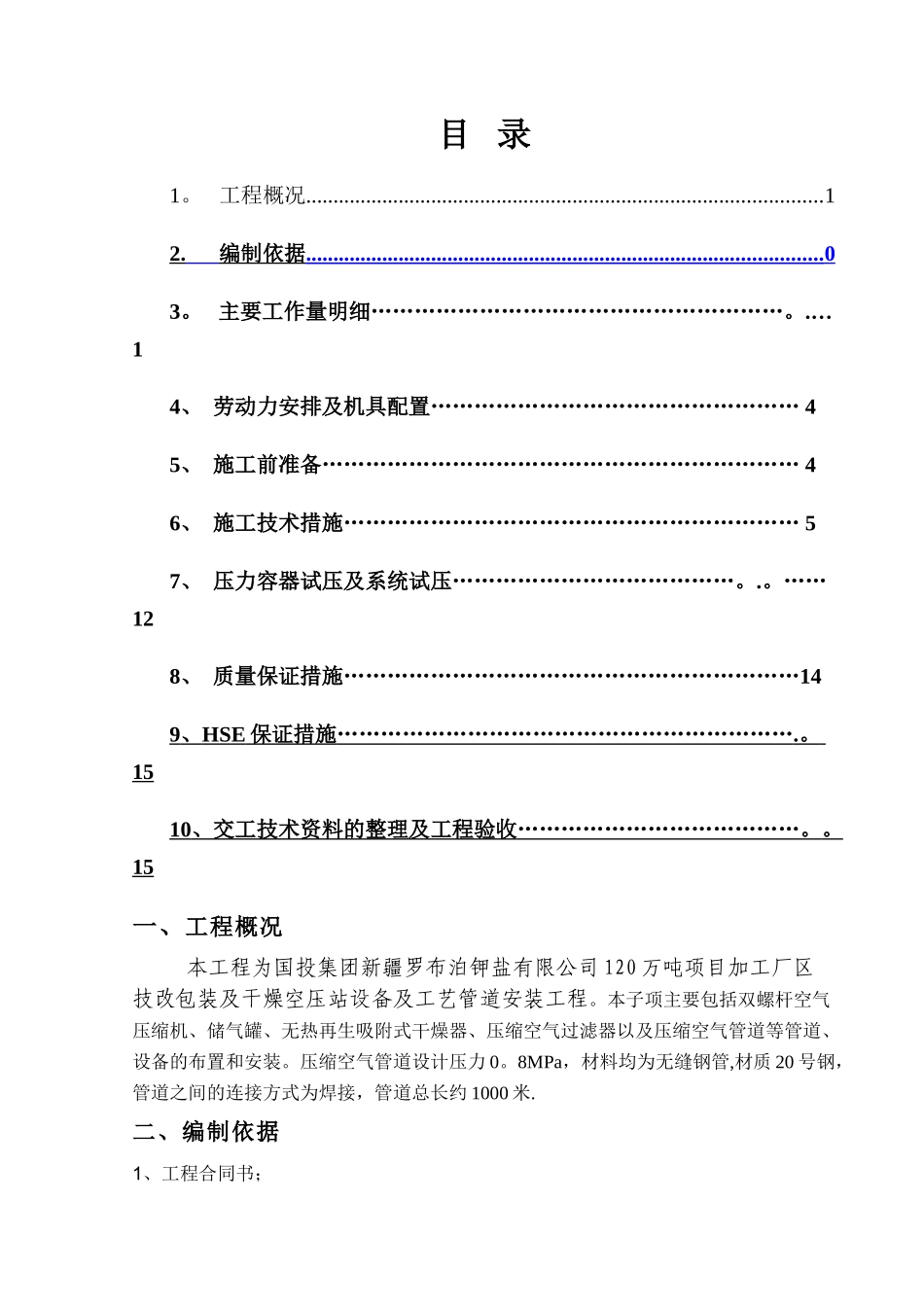

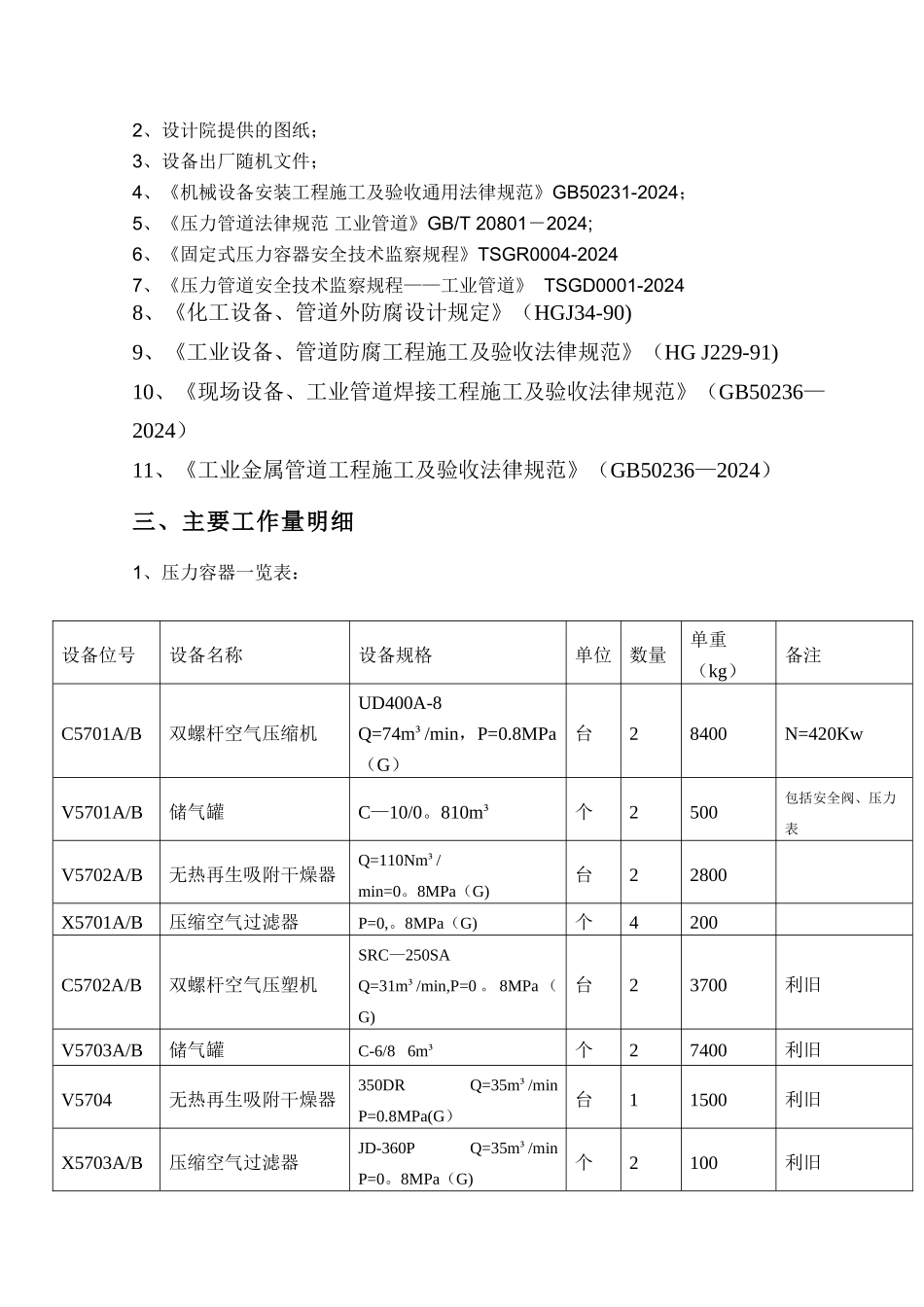

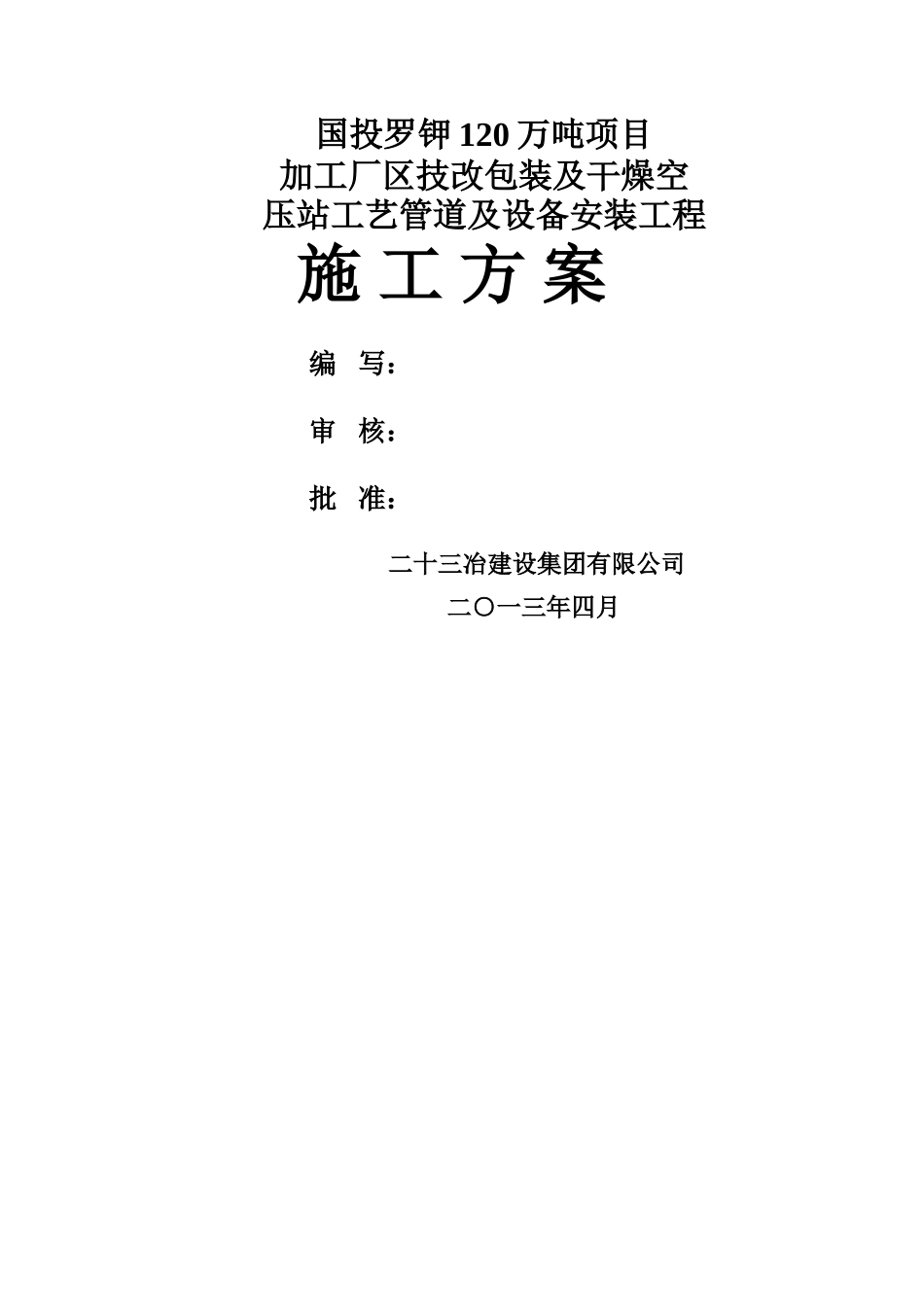

国投罗钾 120 万吨项目加工厂区技改包装及干燥空压站工艺管道及设备安装工程施 工 方 案编 写： 审 核： 批 准： 二十三冶建设集团有限公司 二○一三年四月目 录1。 工程概况...............................................................................................12. 编制依据 ............................................................................................... 0 3。 主要工作量明细…………………………………………………。.… 14、 劳动力安排及机具配置…………………………………………… 45、 施工前准备………………………………………………………… 46、 施工技术措施……………………………………………………… 57、 压力容器试压及系统试压…………………………………。.。……128、 质量保证措施………………………………………………………149 、 HSE 保证措施 ……………………………………………………… . 。 1510 、交工技术资料的整理及工程验收 ………………………………… 。 。 15一、工程概况本工程为国投集团新疆罗布泊钾盐有限公司 120 万吨项目加工厂区技改包装及干燥空压站设备及工艺管道安装工程。本子项主要包括双螺杆空气压缩机、储气罐、无热再生吸附式干燥器、压缩空气过滤器以及压缩空气管道等管道、设备的布置和安装。压缩空气管道设计压力 0。8MPa，材料均为无缝钢管,材质 20 号钢，管道之间的连接方式为焊接，管道总长约 1000 米.二、编制依据1、工程合同书；2、设计院提供的图纸；3、设备出厂随机文件；4、《机械设备安装工程施工及验收通用法律规范》GB50231-2024；5、《压力管道法律规范 工业管道》GB/T 20801－2024;6、《固定式压力容器安全技术监察规程》TSGR0004-20247、《压力管道安全技术监察规程——工业管道》 TSGD0001-20248、《化工设备、管道外防腐设计规定》（HGJ34-90)9、《工业设备、管道防腐工程施工及验收法律规范》（HG J229-91)10、《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236—2024）11、《工业金属管道工程施工及验收法律规范》（GB50236—2024）三、主要工作量明细1、压力容器一览表：设备位号设备名称设备规格单位数量单重（kg）备注C5701A/B双螺杆空气压缩机UD400A-8 Q=74m³/min，P=0.8MPa（G）台28400N=420KwV5701A/B储气罐C—10/0。810m³个2500包括安全阀、压力表V5702A/B...
