空心板预制方案.

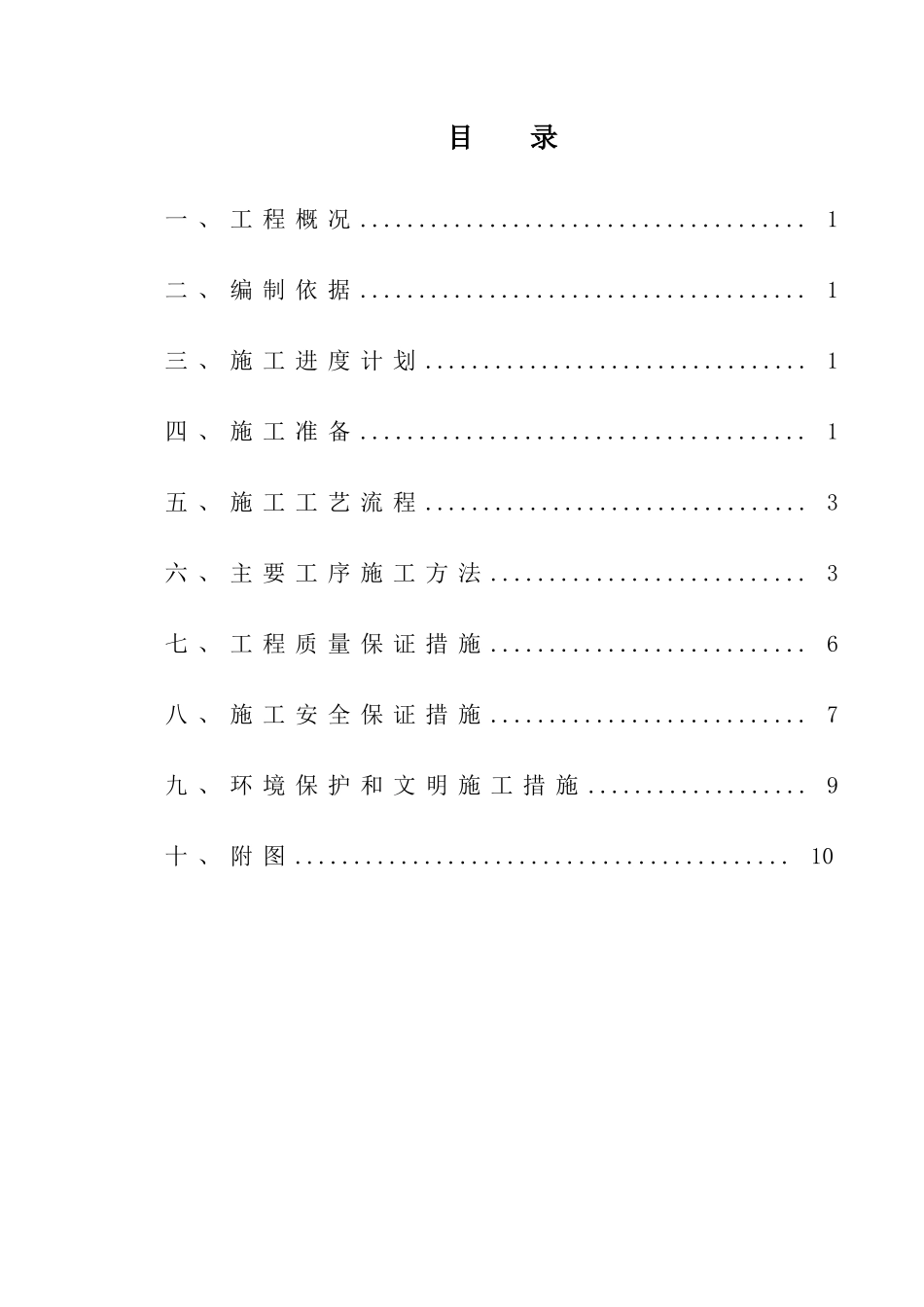

目 录一 、 工 程 概 况 ...................................... 1二 、 编 制 依 据 ...................................... 1三 、 施 工 进 度 计 划 ................................. 1四 、 施 工 准 备 ...................................... 1五 、 施 工 工 艺 流 程 ................................. 3六 、 主 要 工 序 施 工 方 法 ........................... 3七 、 工 程 质 量 保 证 措 施 ........................... 6八 、 施 工 安 全 保 证 措 施 ........................... 7九 、 环 境 保 护 和 文 明 施 工 措 施 ................... 9十 、 附 图 .......................................... 10K4+752 桥空心板预制方案一、工程概况G354（原 312）娄底至涟源公路（金子塘至秀溪段)改建工程第 1B 合同段位于娄底市娄星区石井镇谭家村境内，起讫桩号为 K4+000-K5+380，包括谭家村互通，全长 1。38km。主线桥 K4+752.15 桥优化设计后右幅老桥加固处理，左幅上部结构为 1 孔 20 米预应力空心板,下部结构采纳 U 型桥台配扩大基础，桥梁全长 41。54m，左幅桥梁宽 11.25m.预应力空心板断面为 1。24×0.95m。有中板、边板两种形式，中板 7 片,边板 2 片。中板每块含 C50 砼 11.6m3，C40 封端砼 0.42m3，钢绞线 413kg，锚具 8 套，钢筋 1.7T；边板每块含 C50 砼 14。3m3，C40 封端砼 0.42m3，钢绞线 505kg，锚具 8 套，钢筋 2。1t.二、编制依据1、招标文件、设计图纸、施工组织设计；2、《公路工程质量检验评定标准》JTG F80/1—2024；3、《公路桥涵施工技术法律规范》JTG/T F50—2024；4、施工现场气候、地质、地形等实际情况;5、我公司类似工程施工经验。三、施工进度计划1、预制场建设：2024 年 8 月 1 日至 8 月 20 日； 2、钢筋、钢绞线、锚具、波纹管等原材料进场:8 月 25 日;3、钢模进场:9 月 1 日；4、空心板预制：9 月 5 日至 10 月 20 日。四、施工准备4。1 技术准备1、工程技术人员要熟悉技术法律规范，认真审核设计图纸和说明，做好图纸会审和施工方案，并经上级批准。2、对各施工班组进行技术、质量、安全交底.3、做好原材料检验工作和商品混凝土配合比验证工作。4.2 人员准备根据工程量及施工进度计划情况,本工程拟投入管理人员及...
