空心板施工方案

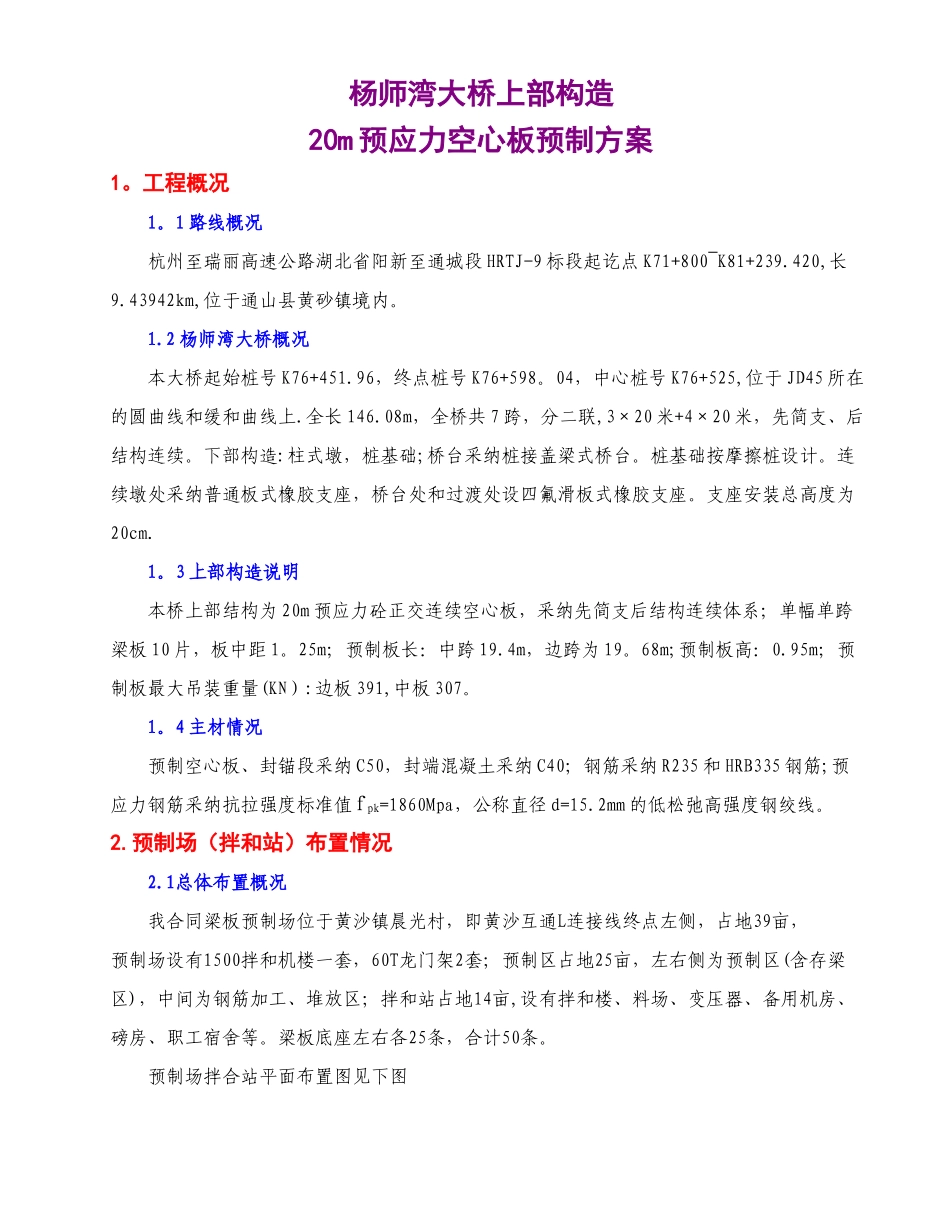

杨师湾大桥上部构造20m 预应力空心板预制方案1。工程概况1。1 路线概况杭州至瑞丽高速公路湖北省阳新至通城段 HRTJ-9 标段起讫点 K71+800~K81+239.420,长9.43942km,位于通山县黄砂镇境内。1.2 杨师湾大桥概况本大桥起始桩号 K76+451.96，终点桩号 K76+598。04，中心桩号 K76+525,位于 JD45 所在的圆曲线和缓和曲线上.全长 146.08m，全桥共 7 跨，分二联,3×20 米+4×20 米，先简支、后结构连续。下部构造:柱式墩，桩基础;桥台采纳桩接盖梁式桥台。桩基础按摩擦桩设计。连续墩处采纳普通板式橡胶支座，桥台处和过渡处设四氟滑板式橡胶支座。支座安装总高度为20cm.1。3 上部构造说明本桥上部结构为 20m 预应力砼正交连续空心板，采纳先简支后结构连续体系；单幅单跨梁板 10 片，板中距 1。25m；预制板长：中跨 19.4m，边跨为 19。68m;预制板高：0.95m；预制板最大吊装重量(KN）:边板 391,中板 307。1。4 主材情况预制空心板、封锚段采纳 C50，封端混凝土采纳 C40；钢筋采纳 R235 和 HRB335 钢筋;预应力钢筋采纳抗拉强度标准值 fpk=1860Mpa，公称直径 d=15.2mm 的低松弛高强度钢绞线。2.预制场（拌和站）布置情况2.1总体布置概况我合同梁板预制场位于黄沙镇晨光村，即黄沙互通L连接线终点左侧，占地39亩， 预制场设有1500拌和机楼一套，60T龙门架2套；预制区占地25亩，左右侧为预制区(含存梁区)，中间为钢筋加工、堆放区；拌和站占地14亩,设有拌和楼、料场、变压器、备用机房、磅房、职工宿舍等。梁板底座左右各25条，合计50条。预制场拌合站平面布置图见下图2.2预制场布置情况预制区占地25亩，分为：预制区、存梁区、钢筋堆放区、钢筋加工区、生活区。预制区分为左右预制区，各设梁板底座25条（20m空心板)；存梁区左右各长80m，可一次存放梁板100片(单层)；钢筋堆放区宽20m，长85m，按钢筋类型不同设置不同堆放区域，便于材料管理;钢筋加工区为各类钢筋加工区域，设置彩钢雨棚，为雨天连续加工提供了场所，也保证了钢材不被雨水腐蚀；生活区为职工生活、住宿之场所，为避开生活垃圾污染同时也为了职工休息，在生活区于预制区之间设置了隔离墙。3.施工安排3.1人员组织人员分工表序号职务姓名主要职责1施工负责人丰理勤预制场技术负责人2施工员陈祖兵预制场日常组织3质检员樊新乔自检工程质量4安全员缪燕兵监管预制场安全情况5试验员余国祥试验检测工作6钢筋工15钢筋加工7模版工10模板加工8砼浇注工10混凝土浇筑9...
