空心薄壁墩身施工方案

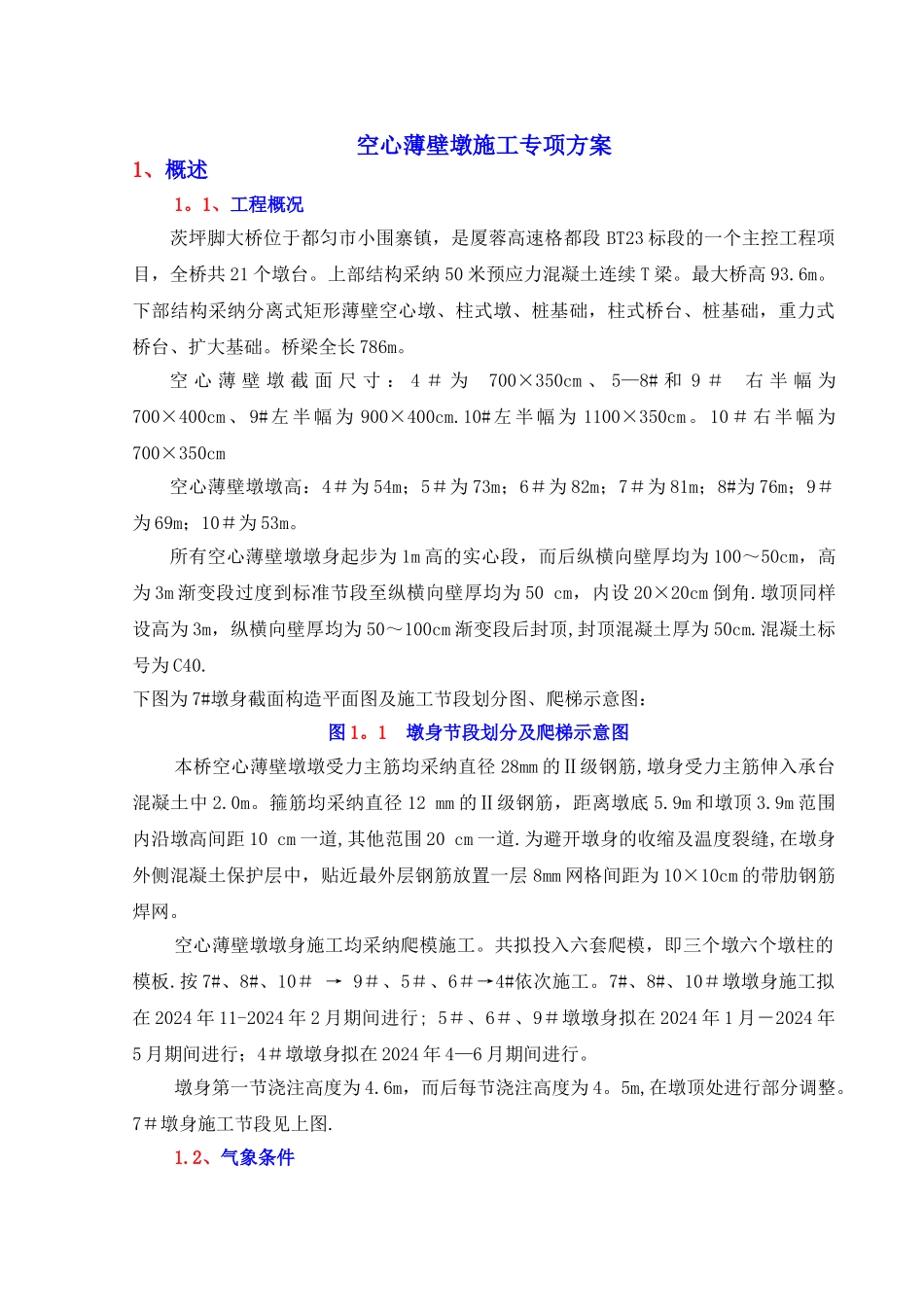

空心薄壁墩施工专项方案1、概述1。1、工程概况茨坪脚大桥位于都匀市小围寨镇，是厦蓉高速格都段 BT23 标段的一个主控工程项目，全桥共 21 个墩台。上部结构采纳 50 米预应力混凝土连续 T 梁。最大桥高 93.6m。下部结构采纳分离式矩形薄壁空心墩、柱式墩、桩基础，柱式桥台、桩基础，重力式桥台、扩大基础。桥梁全长 786m。空 心 薄 壁 墩 截 面 尺 寸 ： 4 ＃ 为 700×350cm 、 5—8# 和 9 ＃ 右 半 幅 为700×400cm 、 9# 左半幅为 900×400cm.10#左半幅为 1100×350cm。 10＃右半幅为700×350cm 空心薄壁墩墩高：4＃为 54m；5＃为 73m；6＃为 82m；7＃为 81m；8#为 76m；9＃为 69m；10＃为 53m。所有空心薄壁墩墩身起步为 1m 高的实心段，而后纵横向壁厚均为 100～50cm，高为 3m 渐变段过度到标准节段至纵横向壁厚均为 50 cm，内设 20×20cm 倒角.墩顶同样设高为 3m，纵横向壁厚均为 50～100cm 渐变段后封顶,封顶混凝土厚为 50cm.混凝土标号为 C40.下图为 7#墩身截面构造平面图及施工节段划分图、爬梯示意图： 图 1。1 墩身节段划分及爬梯示意图本桥空心薄壁墩墩受力主筋均采纳直径 28mm 的Ⅱ级钢筋,墩身受力主筋伸入承台混凝土中 2.0m。箍筋均采纳直径 12 mm 的Ⅱ级钢筋，距离墩底 5.9m 和墩顶 3.9m 范围内沿墩高间距 10 cm 一道,其他范围 20 cm 一道.为避开墩身的收缩及温度裂缝,在墩身外侧混凝土保护层中，贴近最外层钢筋放置一层 8mm 网格间距为 10×10cm 的带肋钢筋焊网。空心薄壁墩墩身施工均采纳爬模施工。共拟投入六套爬模，即三个墩六个墩柱的模板.按 7#、8#、10＃ → 9＃、5＃、6＃→4#依次施工。7#、8#、10＃墩墩身施工拟在 2024 年 11-2024 年 2 月期间进行; 5＃、6＃、9＃墩墩身拟在 2024 年 1 月－2024 年5 月期间进行；4＃墩墩身拟在 2024 年 4—6 月期间进行。墩身第一节浇注高度为 4.6m，而后每节浇注高度为 4。5m,在墩顶处进行部分调整。7＃墩身施工节段见上图. 1.2、气象条件桥址位于亚热带季风温湿气候区,夏长冬短,四季分明,夏无酷暑，东无严寒。路线所跨河流的洪水成因主要为暴雨,系雨源型河流。区域内降雨量充沛，河流洪水暴涨暴落，洪峰历时短，来势猛，涨落迅速，洪枯水位变幅大.夏秋两季易形成洪水，滑坡，倒塌等自然灾害。年平均气温 15.9 度，极端最高气温 34。4 度,极端最低气温—7。9 度.年均无...
