空调水管线系统施工方案

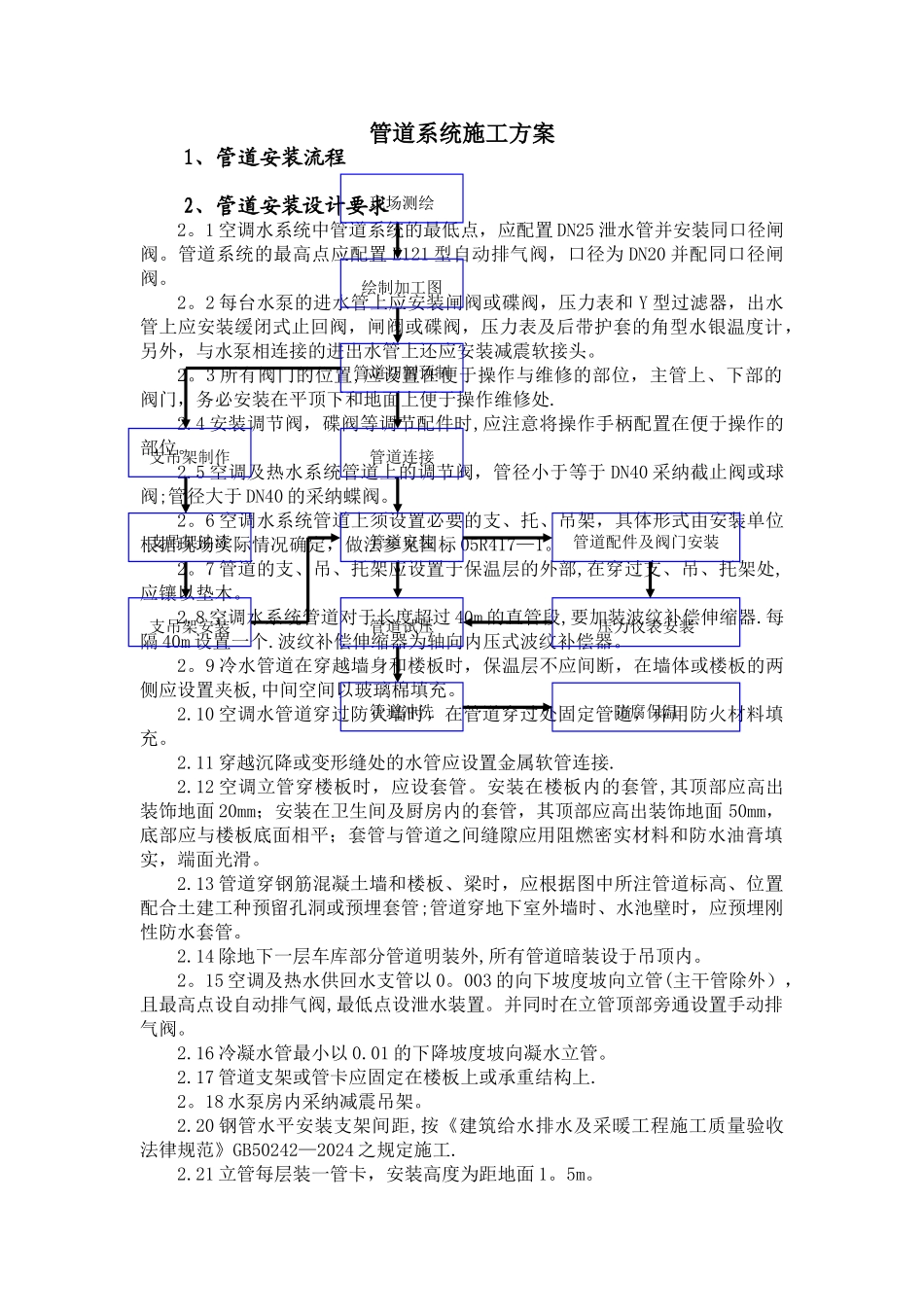

管道系统施工方案1、管道安装流程2、管道安装设计要求2。1 空调水系统中管道系统的最低点，应配置 DN25 泄水管并安装同口径闸阀。管道系统的最高点应配置 E121 型自动排气阀，口径为 DN20 并配同口径闸阀。2。2 每台水泵的进水管上应安装闸阀或碟阀，压力表和 Y 型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。2。3 所有阀门的位置,应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处.2.4 安装调节阀，碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。2.5 空调及热水系统管道上的调节阀，管径小于等于 DN40 采纳截止阀或球阀;管径大于 DN40 的采纳蝶阀。2。6 空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标 05R417—1。2。7 管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。2.8 空调水系统管道对于长度超过 40m 的直管段,要加装波纹补偿伸缩器.每隔 40m 设置一个.波纹补偿伸缩器为轴向内压式波纹补偿器。2。9 冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。2.10 空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。2.11 穿越沉降或变形缝处的水管应设置金属软管连接.2.12 空调立管穿楼板时，应设套管。安装在楼板内的套管,其顶部应高出装饰地面 20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面 50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。2.13 管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。2.14 除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。2。15 空调及热水供回水支管以 0。003 的向下坡度坡向立管(主干管除外），且最高点设自动排气阀,最低点设泄水装置。并同时在立管顶部旁通设置手动排气阀。2.16 冷凝水管最小以 0.01 的下降坡度坡向凝水立管。2.17 管道支架或管卡应固定在楼板上或承重结构上.2。18 水泵房内采纳减震吊架。2.20 钢管水平安装支架间距,按《建筑给水排水及采暖工程施工质量验收法律规范》GB50242—2024 ...
