穿越公路顶管专项施工方案

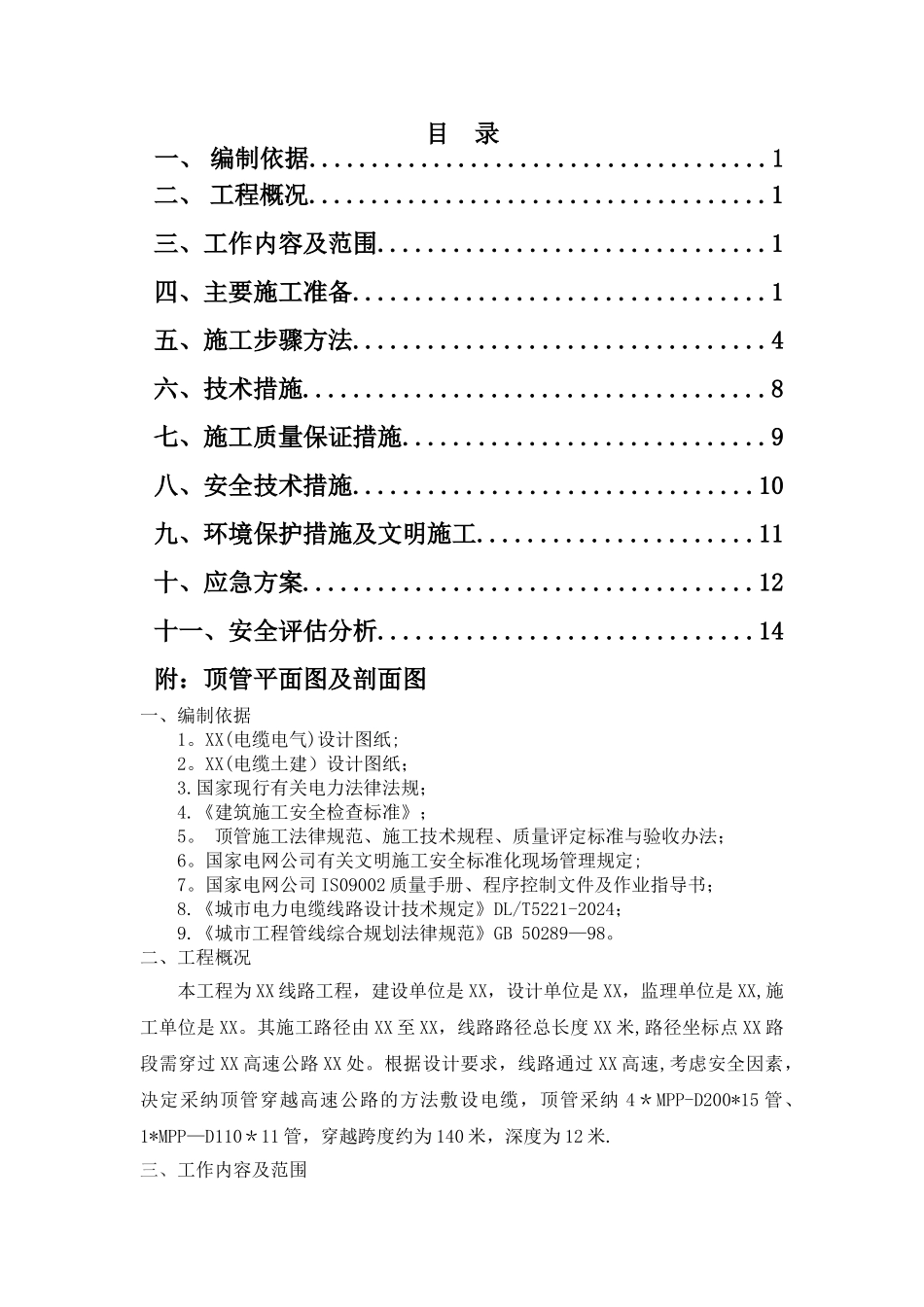

目 录一、 编制依据.....................................1二、 工程概况.....................................1三、工作内容及范围...............................1四、主要施工准备.................................1五、施工步骤方法.................................4六、技术措施.....................................8七、施工质量保证措施.............................9八、安全技术措施................................10九、环境保护措施及文明施工......................11十、应急方案....................................12十一、安全评估分析..............................14附：顶管平面图及剖面图一、编制依据 1。XX(电缆电气)设计图纸;2。XX(电缆土建）设计图纸；3.国家现行有关电力法律法规；4.《建筑施工安全检查标准》；5。 顶管施工法律规范、施工技术规程、质量评定标准与验收办法； 6。国家电网公司有关文明施工安全标准化现场管理规定; 7。国家电网公司 IS09002 质量手册、程序控制文件及作业指导书； 8.《城市电力电缆线路设计技术规定》DL/T5221-2024； 9.《城市工程管线综合规划法律规范》GB 50289—98。二、工程概况 本工程为 XX 线路工程，建设单位是 XX，设计单位是 XX，监理单位是 XX,施工单位是 XX。其施工路径由 XX 至 XX，线路路径总长度 XX 米,路径坐标点 XX 路段需穿过 XX 高速公路 XX 处。根据设计要求，线路通过 XX 高速,考虑安全因素，决定采纳顶管穿越高速公路的方法敷设电缆，顶管采纳 4＊MPP-D200*15 管、1*MPP—D110＊11 管，穿越跨度约为 140 米，深度为 12 米.三、工作内容及范围工作地段为 XX 高速公路 XX 两侧 30 米以外建立工作井，并进行顶管施工.顶管为电力电缆线路保护管，在穿越路段管上距公路砼基 12 米,管材选用 MPP管，管径 MPP-D200、MPP—D110,顶管长度约为 140m。主要工作量：MPP—D200×4+ MPP-D110×1 孔 每孔长约 140m工作井：5。66m×1.25m×1。60m 一座接收井：4.617m×1.25m×1。60m 一座计划工期，从进场日期起 30 个工日.四、主要施工准备1、施工组织与管理 根据本工程的实际情况,我公司成立定向钻穿越施工项目部，负责该工程的施工作业。工程项目管理组织及岗位责任框图施工人员组织表岗 位职 责人 数项目经理负责指挥组织生产，协调对外关系,对工程技术质量、安全、进度等全面管理1项目技术负责人负...
