立体测图流程总结

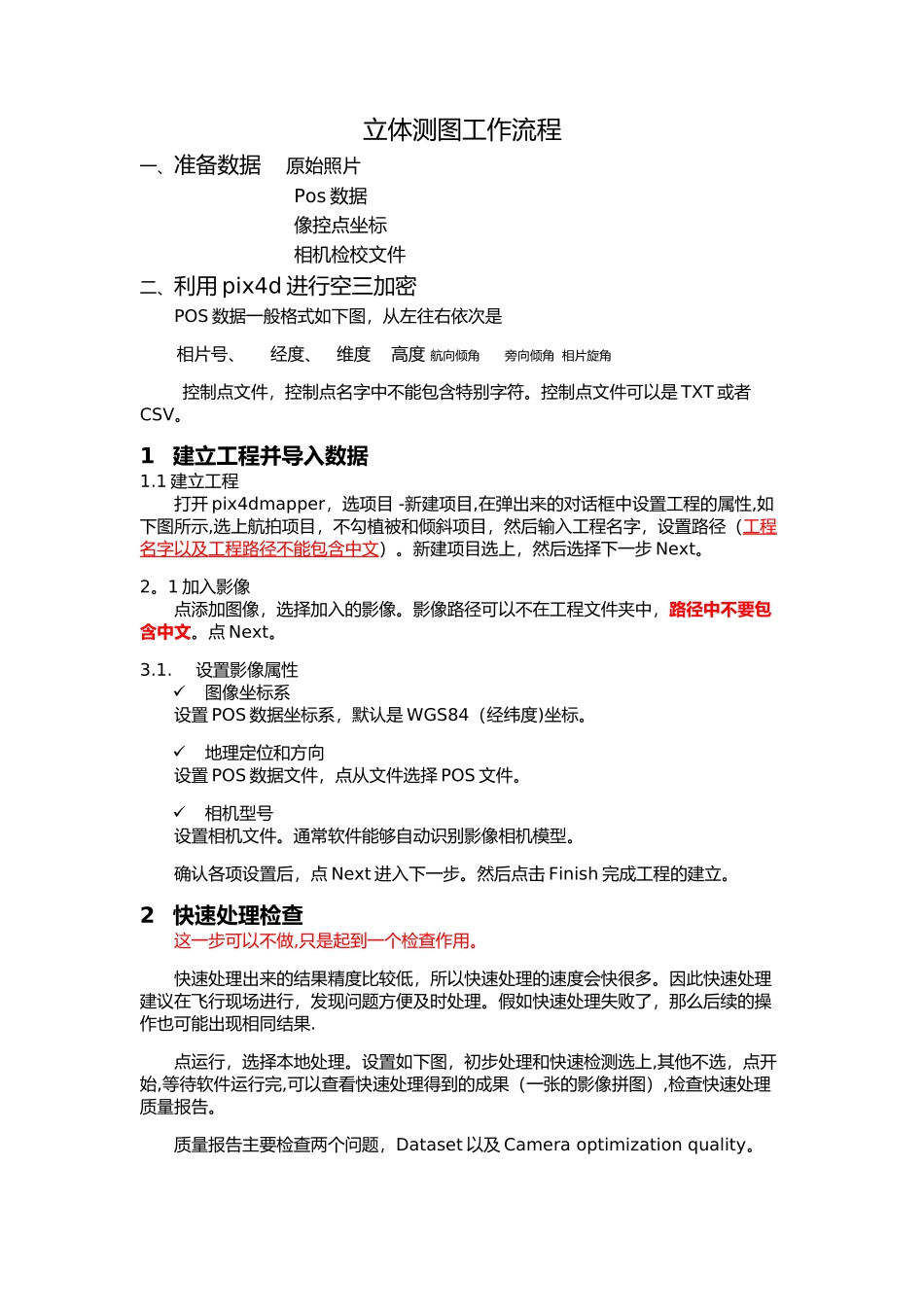

立体测图流程总结_第1页
1/5

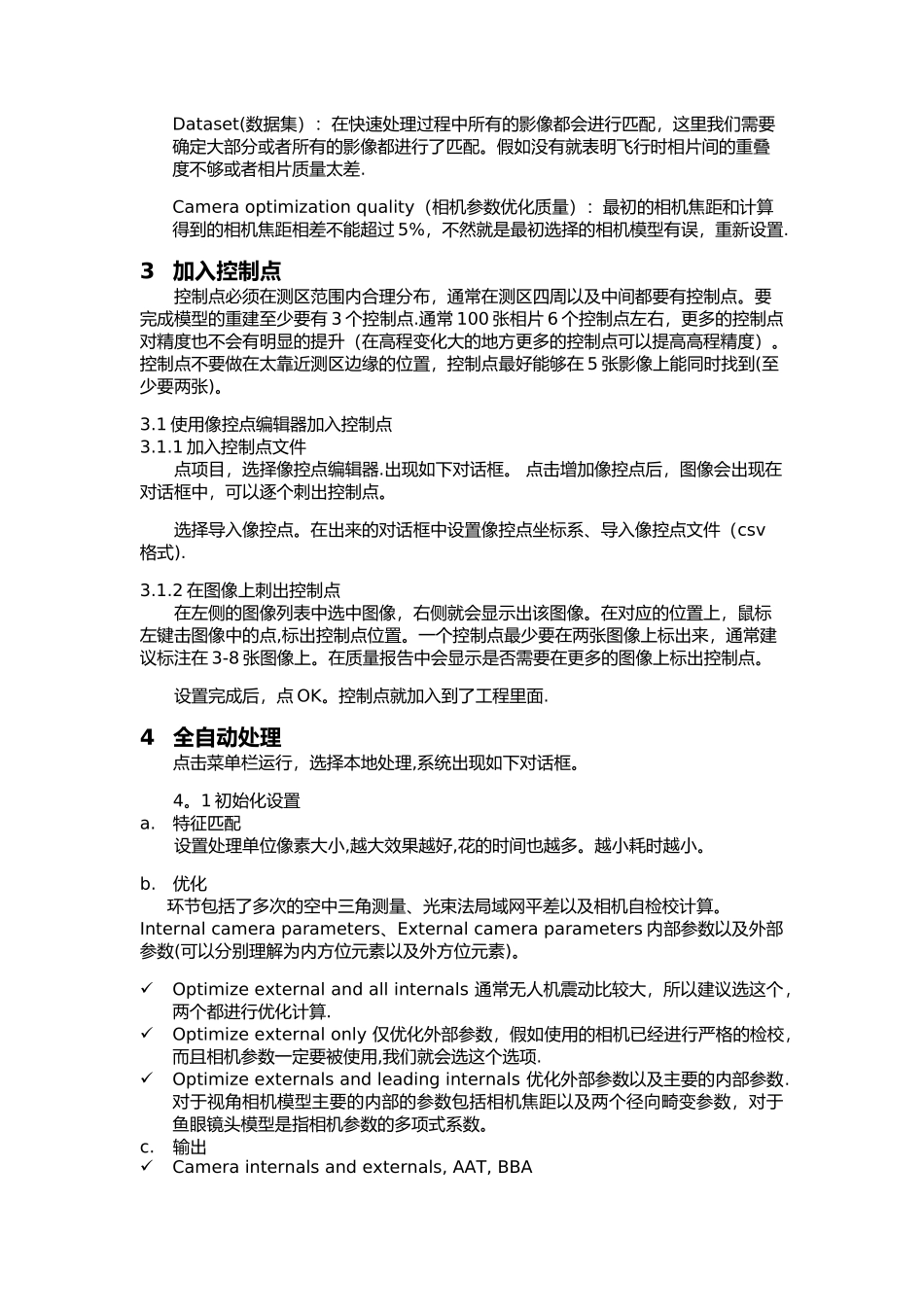

立体测图流程总结_第2页
2/5

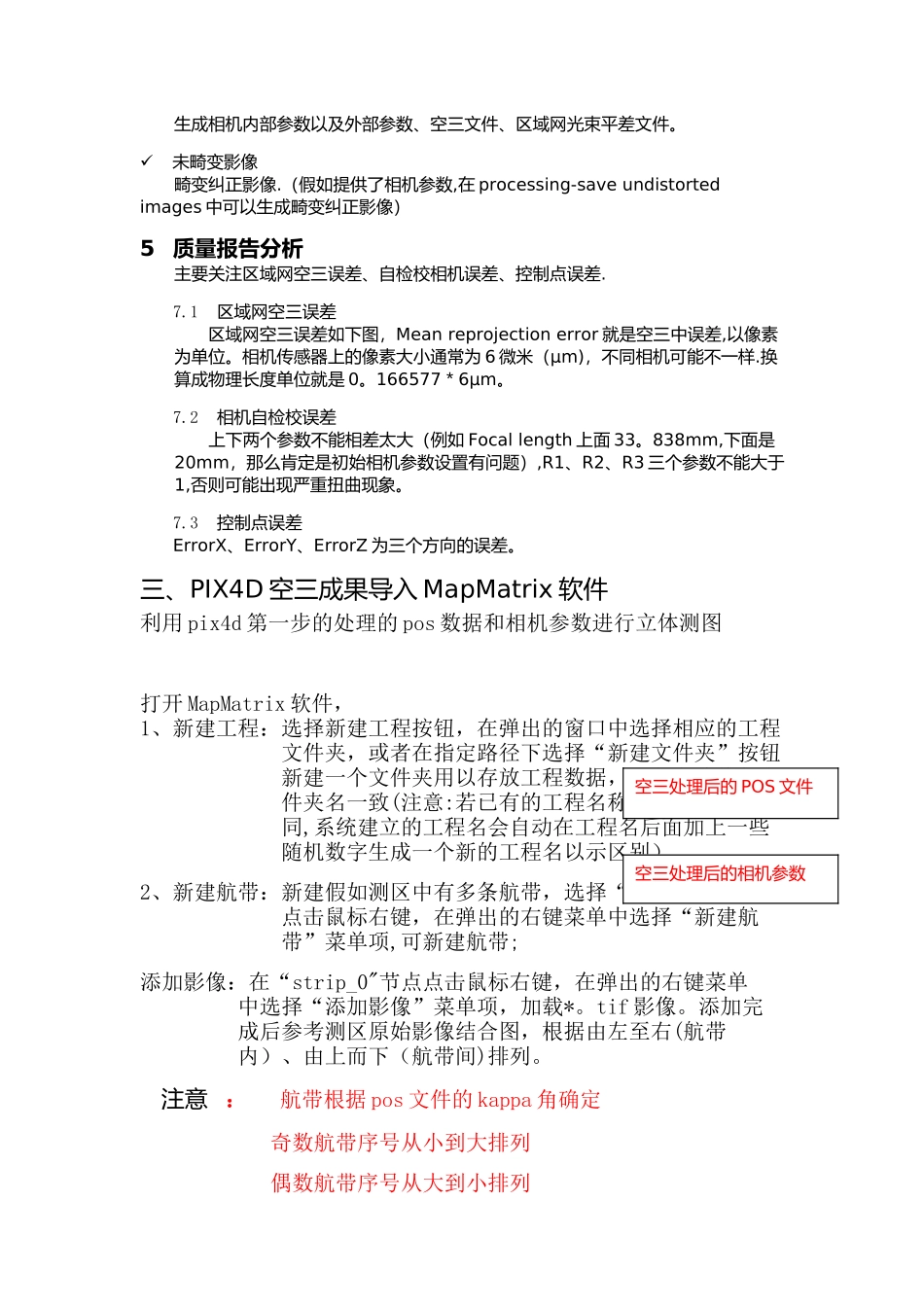

立体测图流程总结_第3页
3/5
立体测图工作流程一、准备数据 原始照片 Pos 数据 像控点坐标 相机检校文件二、利用 pix4d 进行空三加密POS 数据一般格式如下图,从左往右依次是 相片号、 经度、 维度 高度 航向倾角 旁向倾角 相片旋角控制点文件,控制点名字中不能包含特别字符。控制点文件可以是 TXT 或者CSV。1建立工程并导入数据1.1 建立工程打开 pix4dmapper,选项目 -新建项目,在弹出来的对话框中设置工程的属性,如下图所示,选上航拍项目,不勾植被和倾斜项目,然后输入工程名字,设置路径(工程名字以及工程路径不能包含中文)。新建项目选上,然后选择下一步 Next。2。1 加入影像点添加图像,选择加入的影像。影像路径可以不在工程文件夹中,路径中不要包含中文。点 Next。3.1.设置影像属性图像坐标系设置 POS 数据坐标系,默认是 WGS84(经纬度)坐标。地理定位和方向设置 POS 数据文件,点从文件选择 POS 文件。相机型号 设置相机文件。通常软件能够自动识别影像相机模型。确认各项设置后,点 Next 进入下一步。然后点击 Finish 完成工程的建立。2快速处理检查这一步可以不做,只是起到一个检查作用。快速处理出来的结果精度比较低,所以快速处理的速度会快很多。因此快速处理建议在飞行现场进行,发现问题方便及时处理。假如快速处理失败了,那么后续的操作也可能出现相同结果.点运行,选择本地处理。设置如下图,初步处理和快速检测选上,其他不选,点开始,等待软件运行完,可以查看快速处理得到的成果(一张的影像拼图),检查快速处理质量报告。质量报告主要检查两个问题,Dataset 以及 Camera optimization quality。Dataset(数据集):在快速处理过程中所有的影像都会进行匹配,这里我们需要确定大部分或者所有的影像都进行了匹配。假如没有就表明飞行时相片间的重叠度不够或者相片质量太差.Camera optimization quality(相机参数优化质量):最初的相机焦距和计算得到的相机焦距相差不能超过 5%,不然就是最初选择的相机模型有误,重新设置.3加入控制点控制点必须在测区范围内合理分布,通常在测区四周以及中间都要有控制点。要完成模型的重建至少要有 3 个控制点.通常 100 张相片 6 个控制点左右,更多的控制点对精度也不会有明显的提升(在高程变化大的地方更多的控制点可以提高高程精度)。控制点不要做在太靠近测区边缘的位置,控制点最好能够在 5 张影像上能同时找到(至少要两张)。3.1 使用像控点编...
