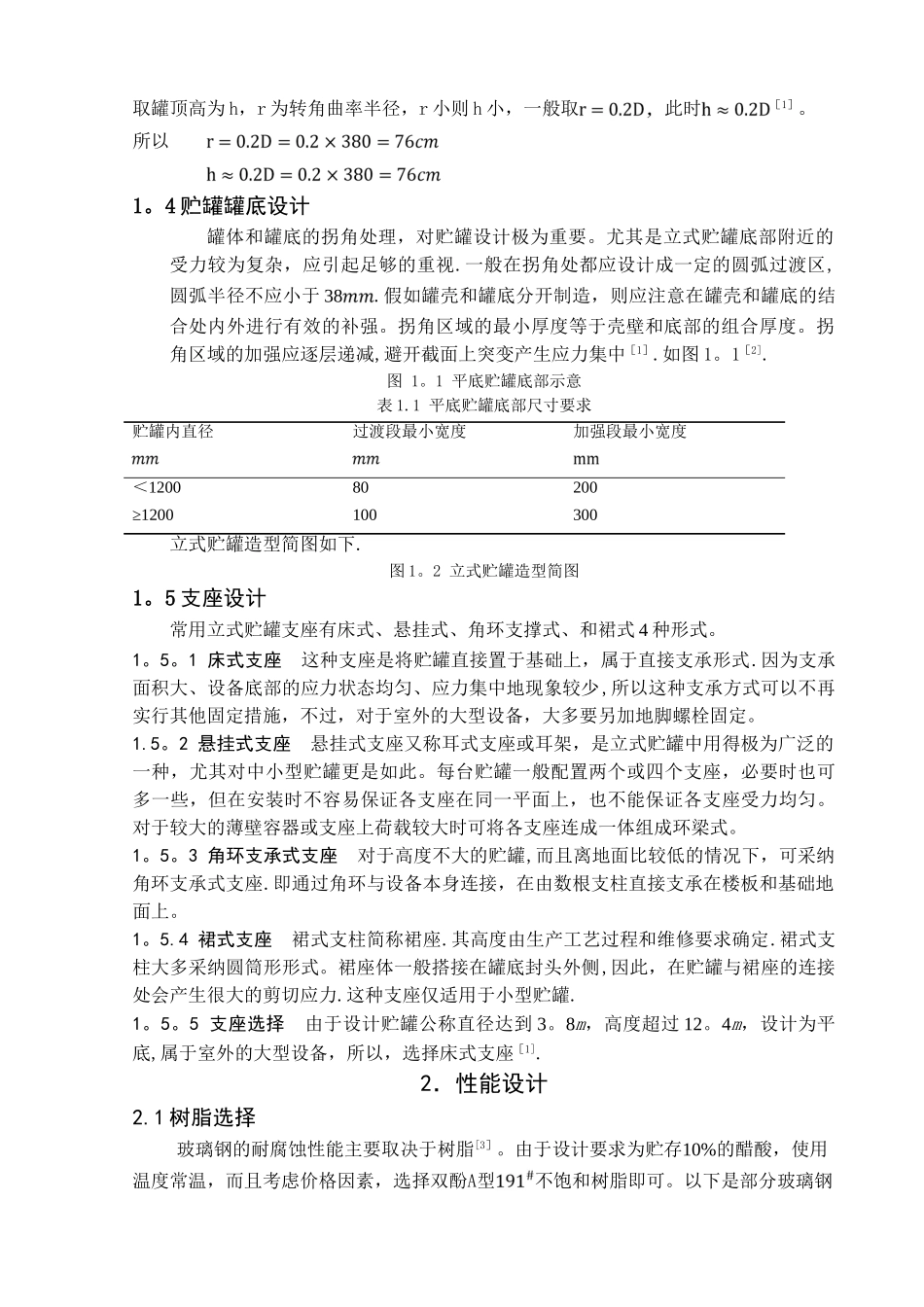

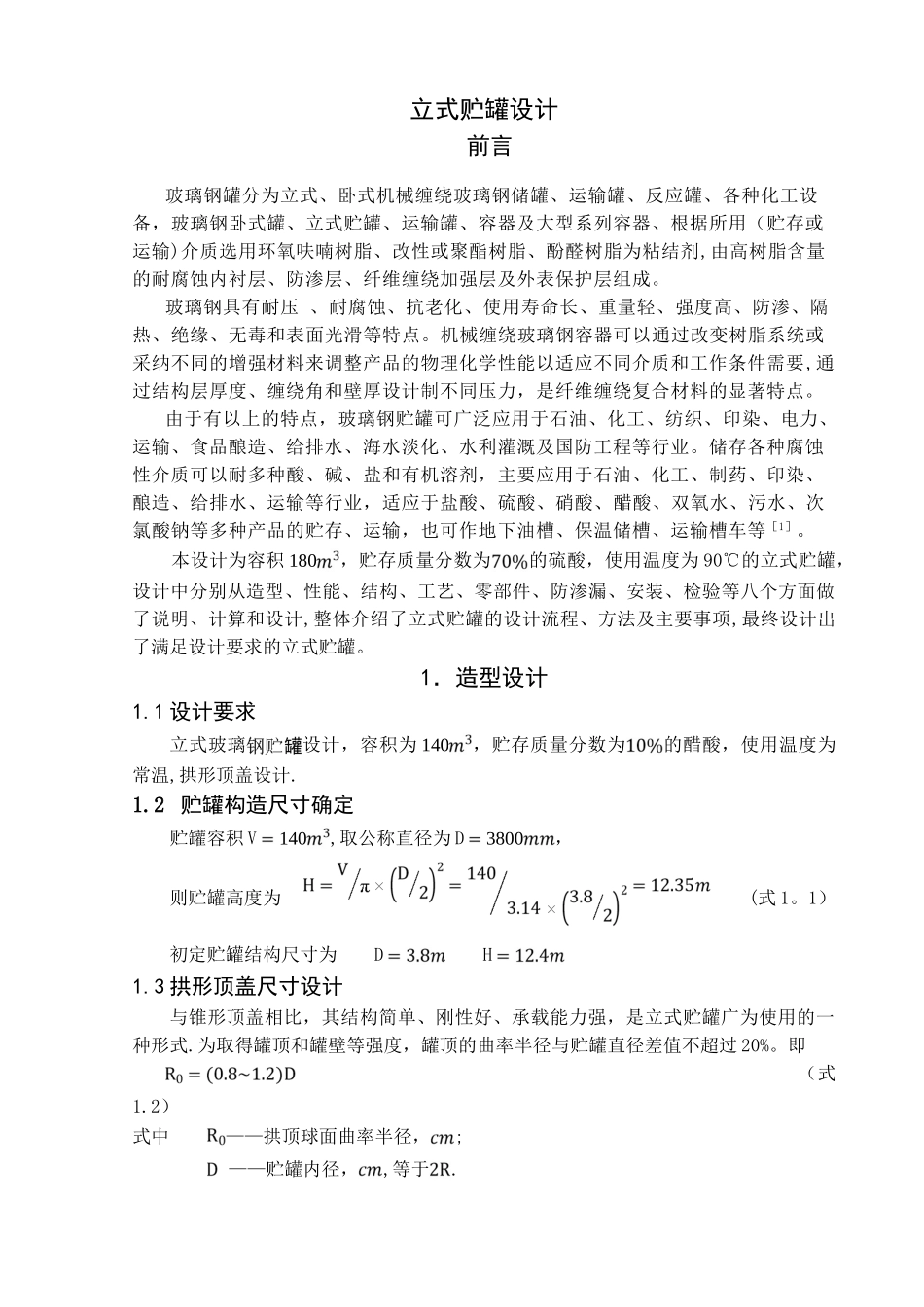

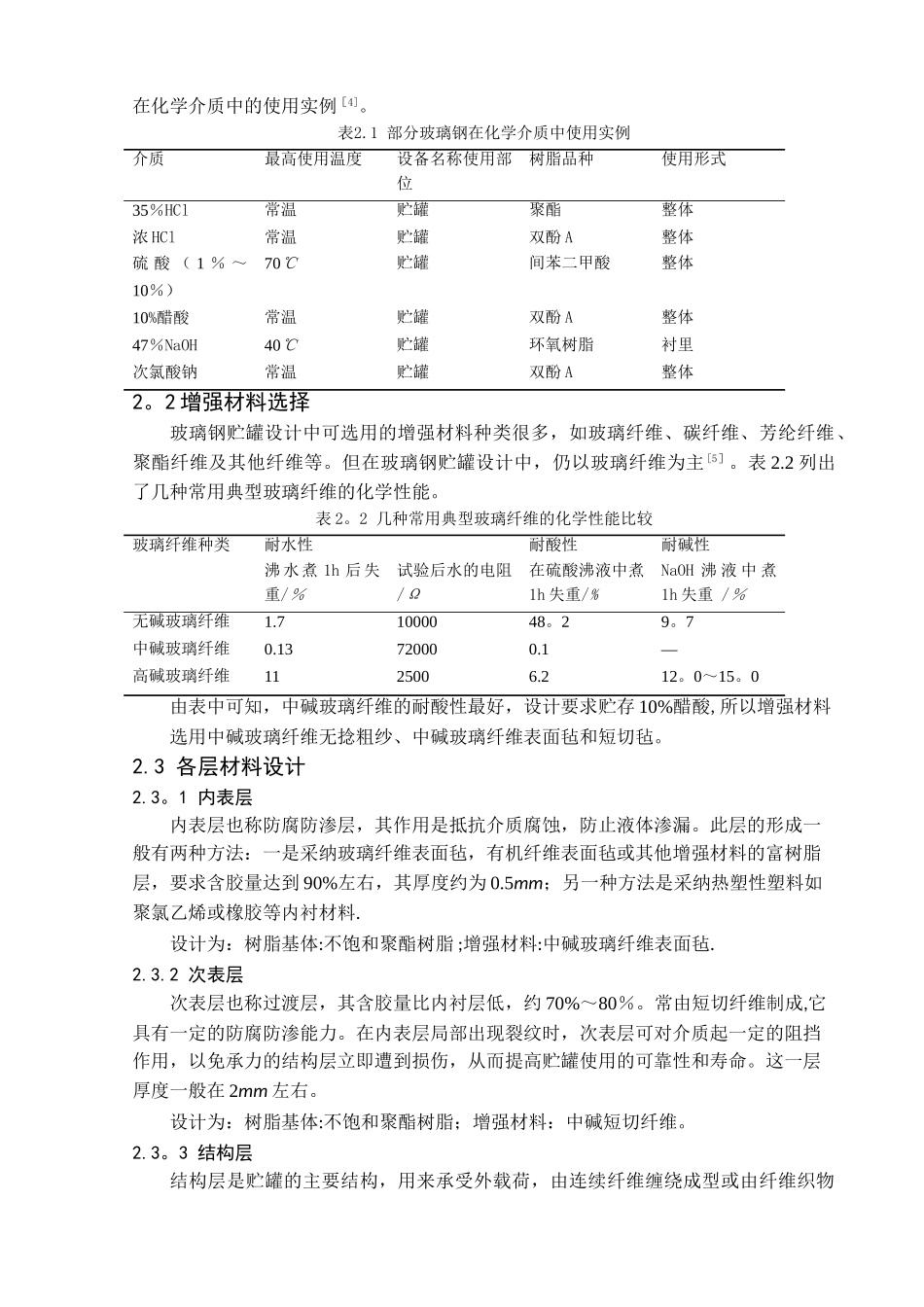

立式贮罐设计 前言玻璃钢罐分为立式、卧式机械缠绕玻璃钢储罐、运输罐、反应罐、各种化工设备，玻璃钢卧式罐、立式贮罐、运输罐、容器及大型系列容器、根据所用（贮存或运输)介质选用环氧呋喃树脂、改性或聚酯树脂、酚醛树脂为粘结剂,由高树脂含量的耐腐蚀内衬层、防渗层、纤维缠绕加强层及外表保护层组成。玻璃钢具有耐压 、耐腐蚀、抗老化、使用寿命长、重量轻、强度高、防渗、隔热、绝缘、无毒和表面光滑等特点。机械缠绕玻璃钢容器可以通过改变树脂系统或采纳不同的增强材料来调整产品的物理化学性能以适应不同介质和工作条件需要,通过结构层厚度、缠绕角和壁厚设计制不同压力，是纤维缠绕复合材料的显著特点。由于有以上的特点，玻璃钢贮罐可广泛应用于石油、化工、纺织、印染、电力、运输、食品酿造、给排水、海水淡化、水利灌溉及国防工程等行业。储存各种腐蚀性介质可以耐多种酸、碱、盐和有机溶剂，主要应用于石油、化工、制药、印染、酿造、给排水、运输等行业，适应于盐酸、硫酸、硝酸、醋酸、双氧水、污水、次氯酸钠等多种产品的贮存、运输，也可作地下油槽、保温储槽、运输槽车等［1］。 本设计为容积 180，贮存质量分数为的硫酸，使用温度为 90℃的立式贮罐，设计中分别从造型、性能、结构、工艺、零部件、防渗漏、安装、检验等八个方面做了说明、计算和设计,整体介绍了立式贮罐的设计流程、方法及主要事项,最终设计出了满足设计要求的立式贮罐。1．造型设计1.1 设计要求立式玻璃设计，容积为 140，贮存质量分数为的醋酸，使用温度为常温,拱形顶盖设计.1.2 贮罐构造尺寸确定贮罐容积 V140,取公称直径为 D3800，则贮罐高度为 (式 1。1）初定贮罐结构尺寸为 D H1.3 拱形顶盖尺寸设计与锥形顶盖相比，其结构简单、刚性好、承载能力强，是立式贮罐广为使用的一种形式.为取得罐顶和罐壁等强度，罐顶的曲率半径与贮罐直径差值不超过 20%。即 （式1.2）式中 ——拱顶球面曲率半径，; ——贮罐内径，,等于.取罐顶高为 h，r 为转角曲率半径，r 小则 h 小，一般取此时［1］。所以 1。4 贮罐罐底设计罐体和罐底的拐角处理，对贮罐设计极为重要。尤其是立式贮罐底部附近的受力较为复杂，应引起足够的重视.一般在拐角处都应设计成一定的圆弧过渡区,圆弧半径不应小于 38.假如罐壳和罐底分开制造，则应注意在罐壳和罐底的结合处内外进行有效的补强。拐角区域的最小厚度等于壳壁和底部的组合厚度。拐角区域的加强应逐层递...
