端子压接技术标准

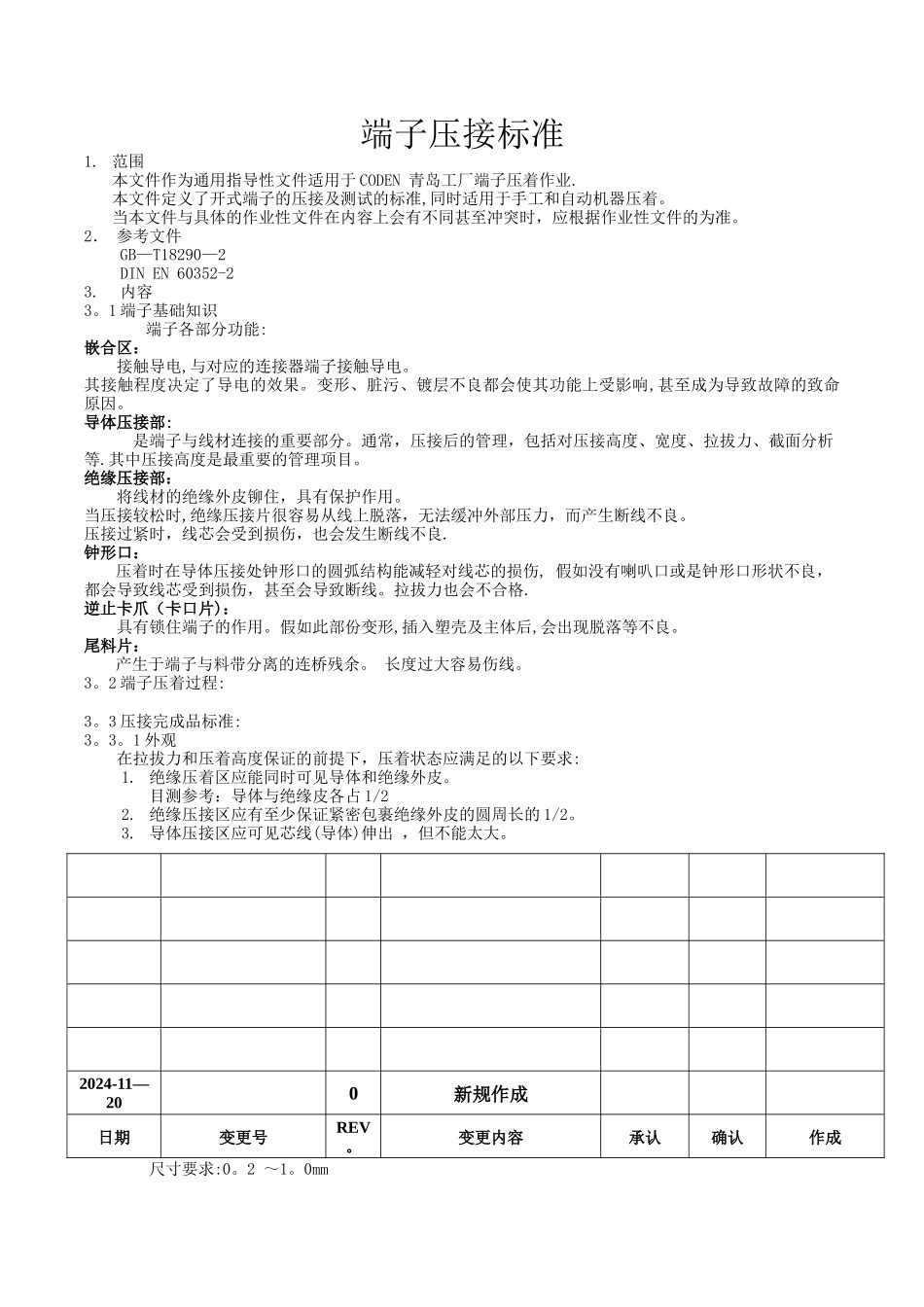

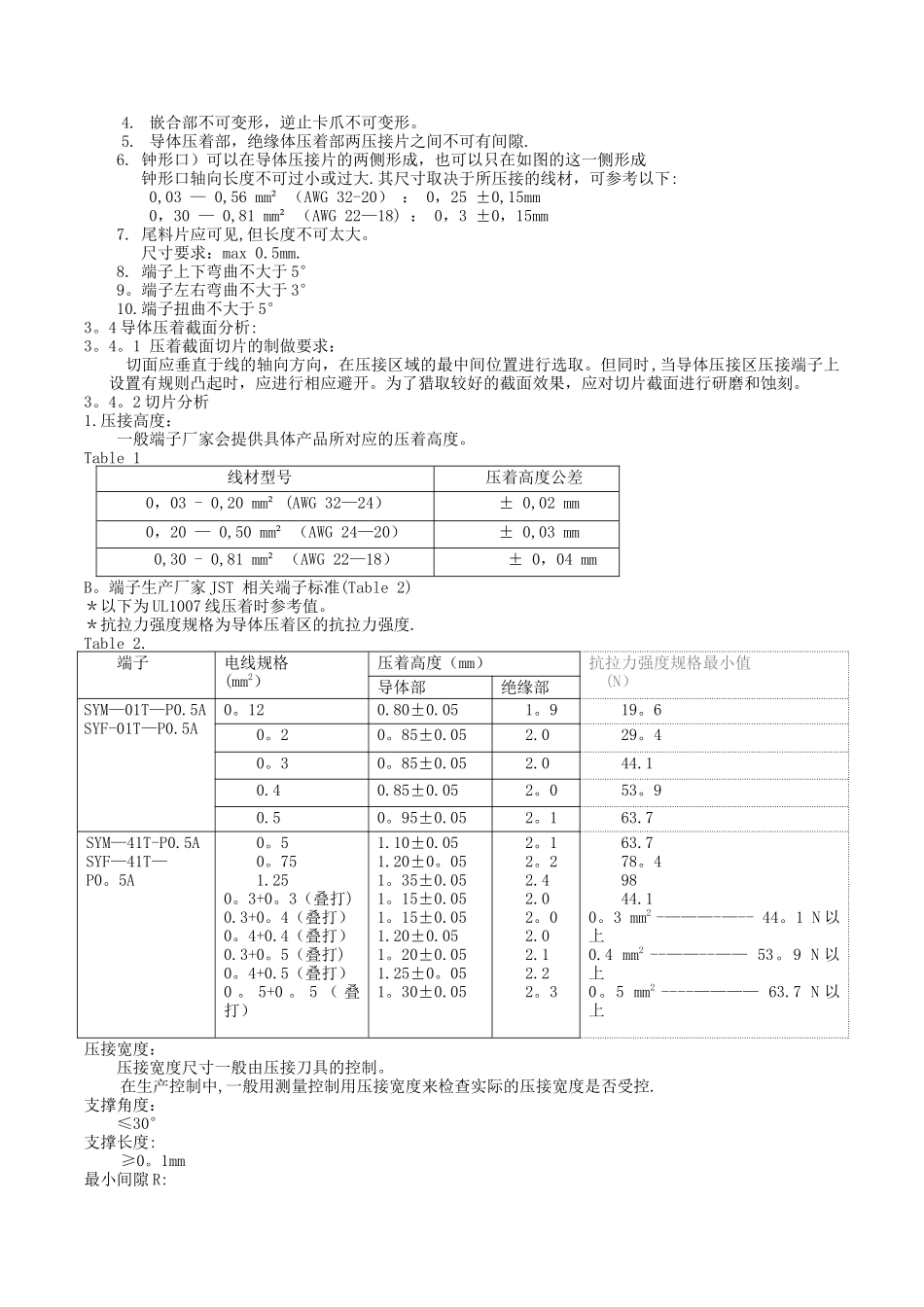

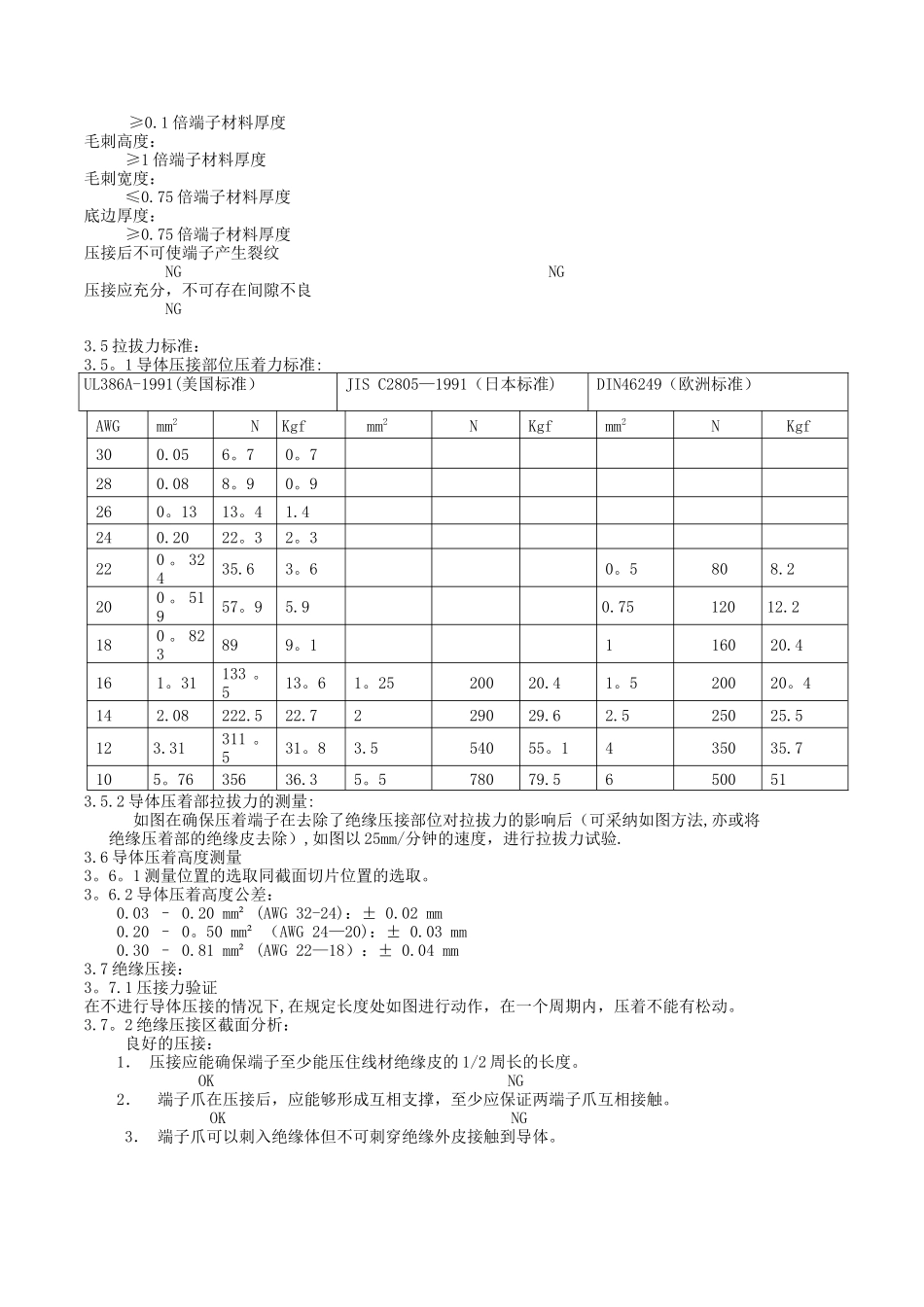

端子压接标准1. 范围本文件作为通用指导性文件适用于 CODEN 青岛工厂端子压着作业.本文件定义了开式端子的压接及测试的标准,同时适用于手工和自动机器压着。当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应根据作业性文件的为准。2． 参考文件GB—T18290—2DIN EN 60352-23. 内容3。1 端子基础知识端子各部分功能:嵌合区：接触导电,与对应的连接器端子接触导电。其接触程度决定了导电的效果。变形、脏污、镀层不良都会使其功能上受影响,甚至成为导致故障的致命原因。导体压接部: 是端子与线材连接的重要部分。通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等.其中压接高度是最重要的管理项目。绝缘压接部： 将线材的绝缘外皮铆住，具有保护作用。当压接较松时,绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。压接过紧时，线芯会受到损伤，也会发生断线不良.钟形口：压着时在导体压接处钟形口的圆弧结构能减轻对线芯的损伤, 假如没有喇叭口或是钟形口形状不良，都会导致线芯受到损伤，甚至会导致断线。拉拔力也会不合格.逆止卡爪（卡口片)： 具有锁住端子的作用。假如此部份变形,插入塑壳及主体后,会出现脱落等不良。尾料片：产生于端子与料带分离的连桥残余。 长度过大容易伤线。3。2 端子压着过程:3。3 压接完成品标准:3。3。1 外观在拉拔力和压着高度保证的前提下，压着状态应满足的以下要求:1. 绝缘压着区应能同时可见导体和绝缘外皮。目测参考：导体与绝缘皮各占 1/22. 绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的 1/2。3. 导体压接区应可见芯线(导体)伸出 ，但不能太大。尺寸要求:0。2 ～1。0mm2024-11—200新规作成日期变更号REV。变更内容承认确认作成4. 嵌合部不可变形，逆止卡爪不可变形。5. 导体压着部，绝缘体压着部两压接片之间不可有间隙.6. 钟形口）可以在导体压接片的两侧形成，也可以只在如图的这一侧形成 钟形口轴向长度不可过小或过大.其尺寸取决于所压接的线材，可参考以下: 0,03 — 0,56 mm² （AWG 32-20） ： 0，25 ±0,15mm0，30 — 0,81 mm² （AWG 22—18) ： 0，3 ±0，15mm7. 尾料片应可见,但长度不可太大。尺寸要求：max 0.5mm.8. 端子上下弯曲不大于 5°9。端子左右弯曲不大于 3°10.端子扭曲不大于 5°3。4 导体压着截面分析:3。4。1 压着截面切片的制做要求： 切面应垂直于线的轴向方向，在压接区域的最...
