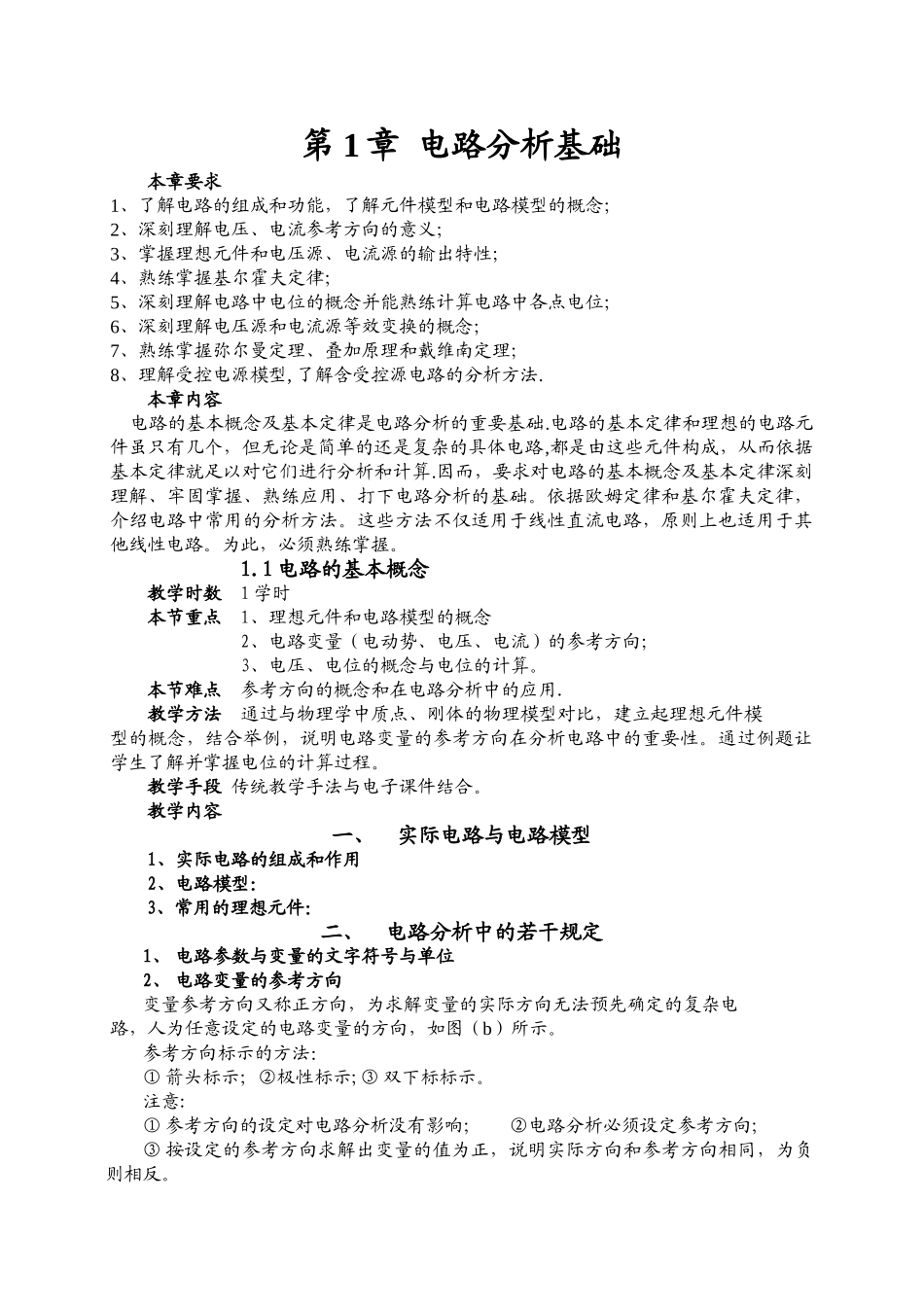

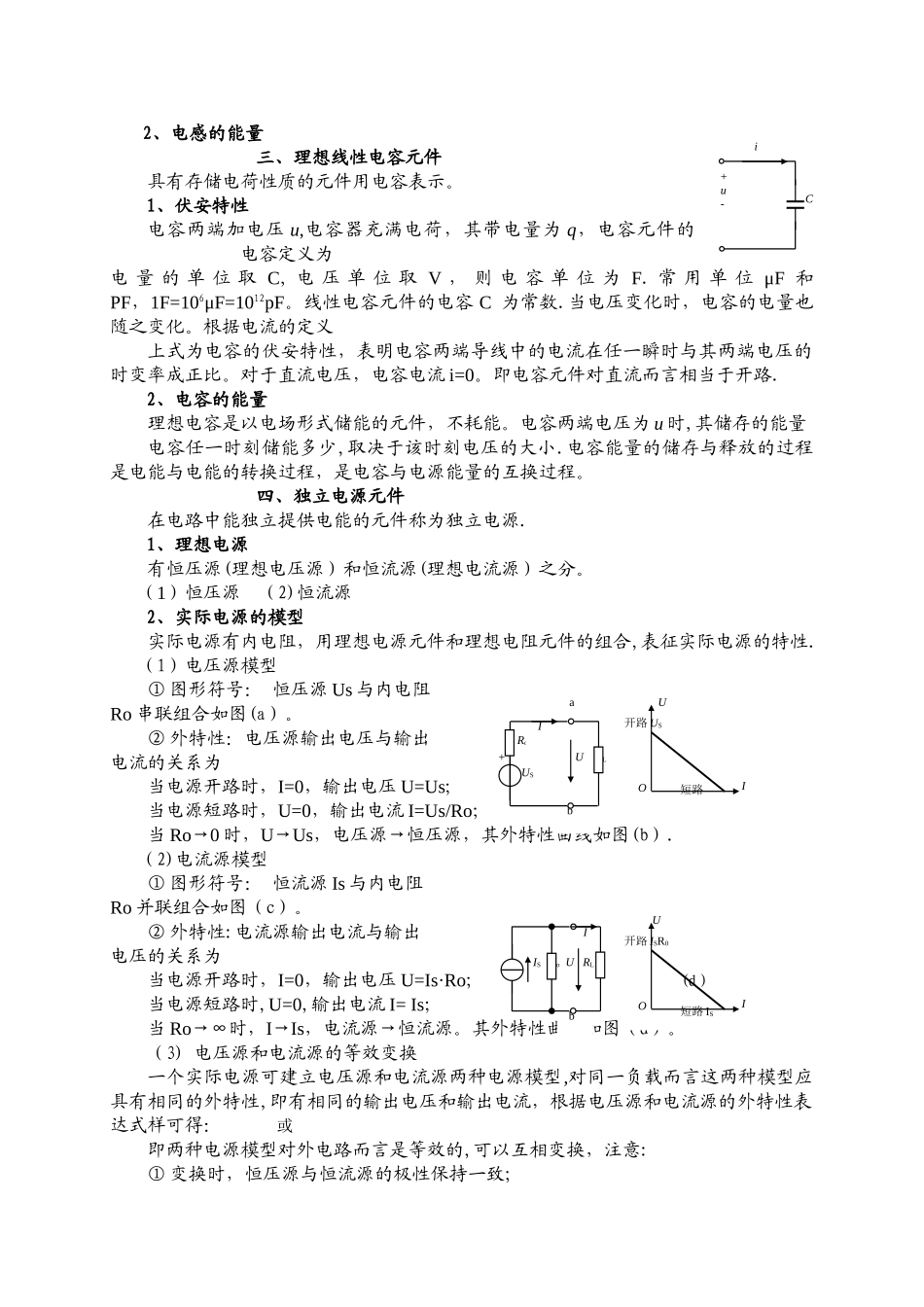

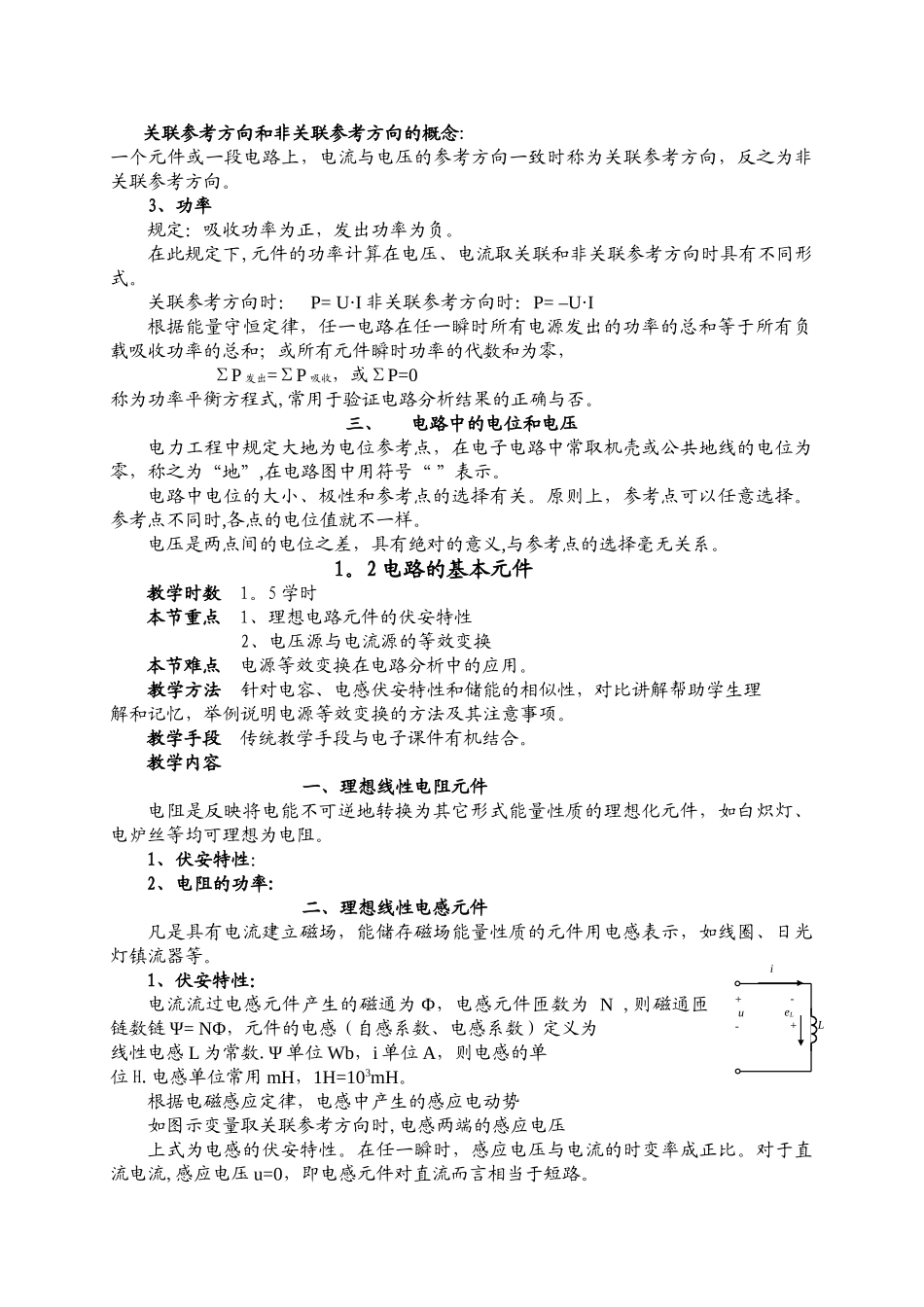

第 1 章 电路分析基础本章要求1、了解电路的组成和功能，了解元件模型和电路模型的概念；2、深刻理解电压、电流参考方向的意义；3、掌握理想元件和电压源、电流源的输出特性；4、熟练掌握基尔霍夫定律；5、深刻理解电路中电位的概念并能熟练计算电路中各点电位；6、深刻理解电压源和电流源等效变换的概念；7、熟练掌握弥尔曼定理、叠加原理和戴维南定理；8、理解受控电源模型, 了解含受控源电路的分析方法.本章内容 电路的基本概念及基本定律是电路分析的重要基础.电路的基本定律和理想的电路元件虽只有几个，但无论是简单的还是复杂的具体电路,都是由这些元件构成，从而依据基本定律就足以对它们进行分析和计算.因而，要求对电路的基本概念及基本定律深刻理解、牢固掌握、熟练应用、打下电路分析的基础。依据欧姆定律和基尔霍夫定律，介绍电路中常用的分析方法。这些方法不仅适用于线性直流电路，原则上也适用于其他线性电路。为此，必须熟练掌握。 1.1 电路的基本概念教学时数 1 学时本节重点 1、理想元件和电路模型的概念 2、电路变量（电动势、电压、电流）的参考方向； 3、电压、电位的概念与电位的计算。本节难点 参考方向的概念和在电路分析中的应用.教学方法 通过与物理学中质点、刚体的物理模型对比，建立起理想元件模型的概念，结合举例，说明电路变量的参考方向在分析电路中的重要性。通过例题让学生了解并掌握电位的计算过程。教学手段 传统教学手法与电子课件结合。教学内容一、实际电路与电路模型1、实际电路的组成和作用2、电路模型：3、常用的理想元件：二、电路分析中的若干规定1、 电路参数与变量的文字符号与单位2、 电路变量的参考方向变量参考方向又称正方向，为求解变量的实际方向无法预先确定的复杂电路，人为任意设定的电路变量的方向，如图（b）所示。参考方向标示的方法：① 箭头标示；②极性标示;③ 双下标标示。注意:① 参考方向的设定对电路分析没有影响； ②电路分析必须设定参考方向; ③ 按设定的参考方向求解出变量的值为正，说明实际方向和参考方向相同，为负则相反。+ u- -eL +Li关联参考方向和非关联参考方向的概念: 一个元件或一段电路上，电流与电压的参考方向一致时称为关联参考方向，反之为非关联参考方向。3、功率规定：吸收功率为正，发出功率为负。在此规定下,元件的功率计算在电压、电流取关联和非关联参考方向时具有不同形式。关联参考方向时： P= U·I 非关联参考方向...
