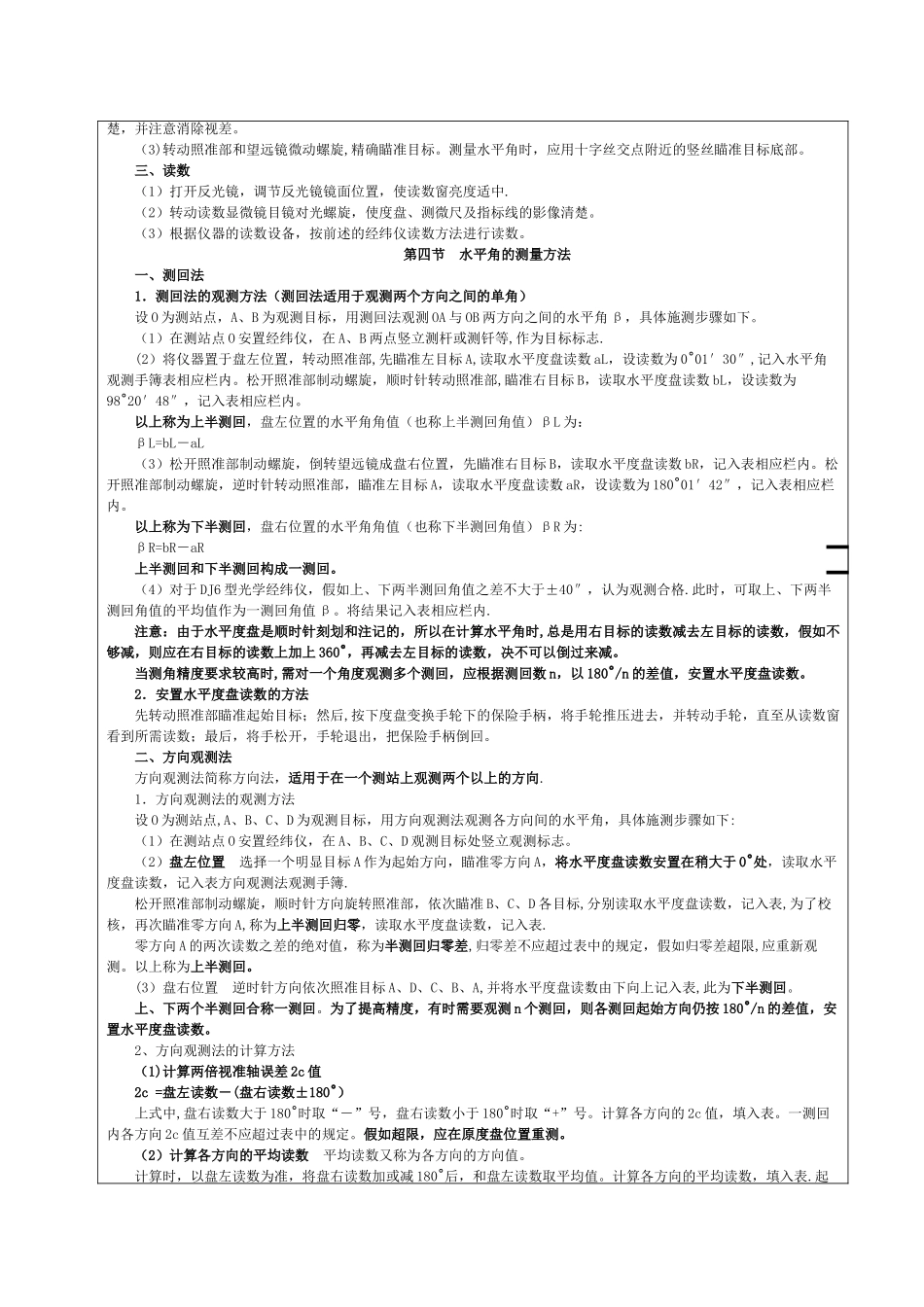

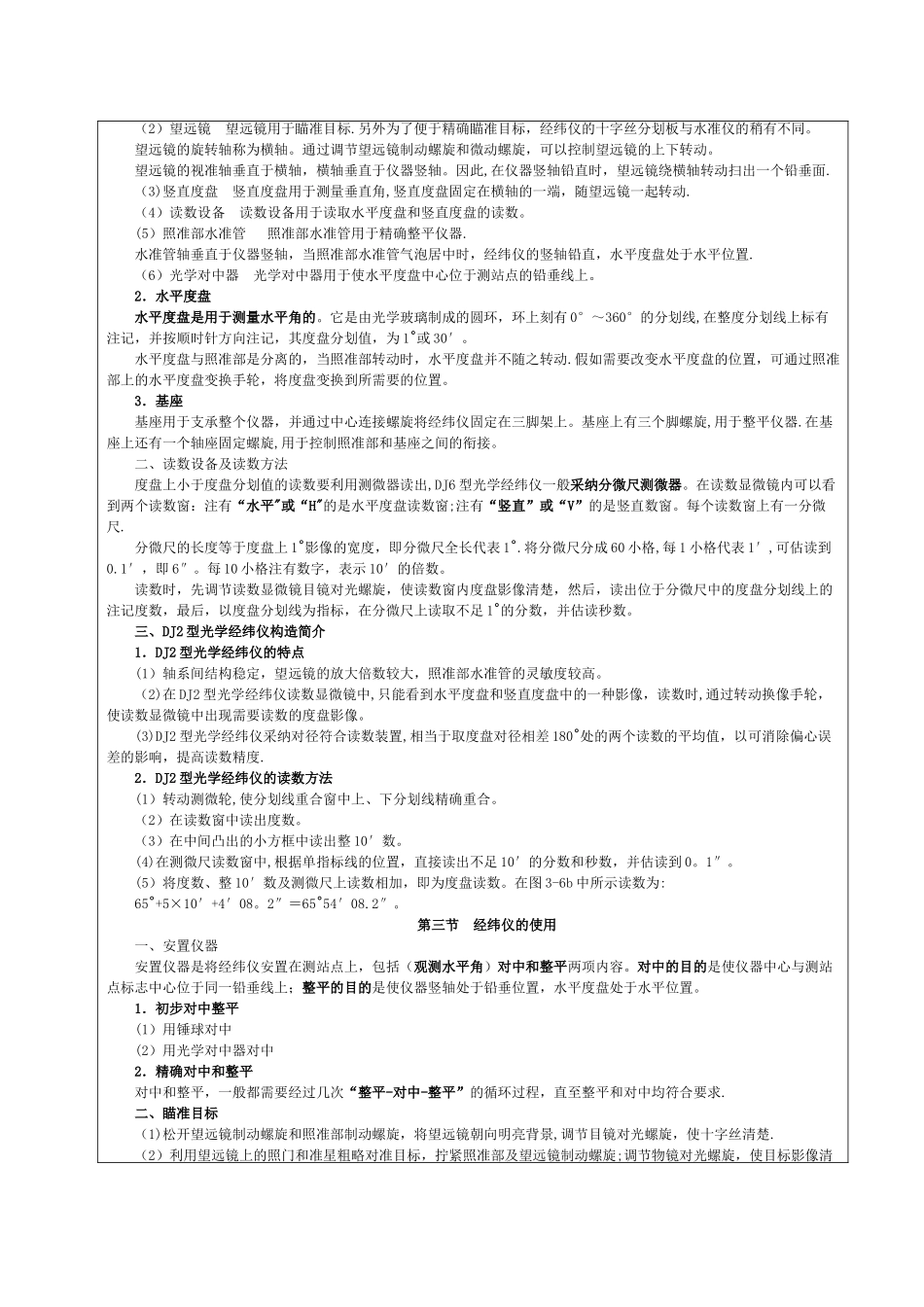

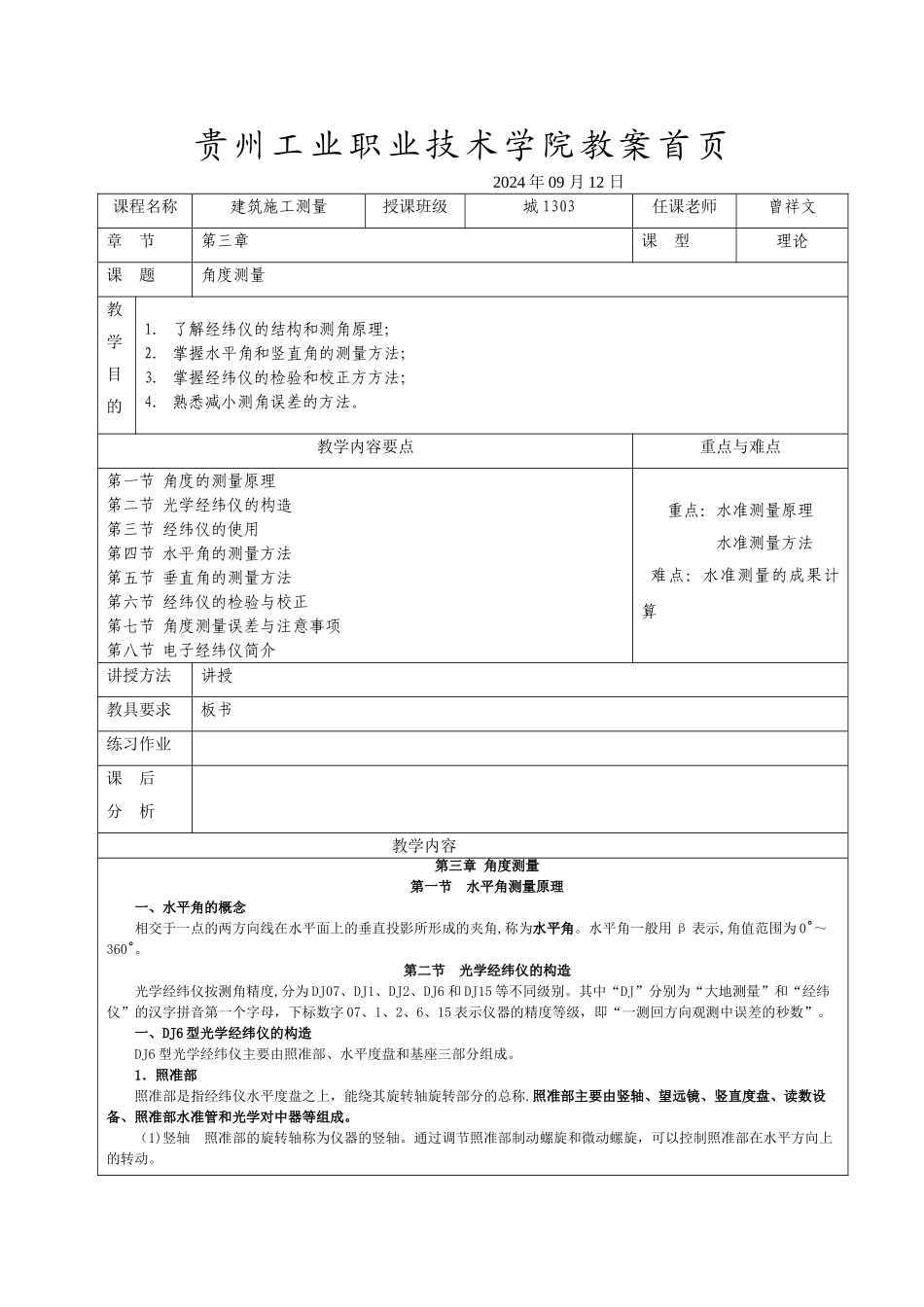

贵州工业职业技术学院教案首页 2024 年 09 月 12 日课程名称建筑施工测量授课班级城 1303任课老师曾祥文章 节第三章课 型理论课 题角度测量教学目的1. 了解经纬仪的结构和测角原理；2. 掌握水平角和竖直角的测量方法；3. 掌握经纬仪的检验和校正方方法；4. 熟悉减小测角误差的方法。教学内容要点重点与难点第一节 角度的测量原理第二节 光学经纬仪的构造第三节 经纬仪的使用第四节 水平角的测量方法第五节 垂直角的测量方法第六节 经纬仪的检验与校正第七节 角度测量误差与注意事项第八节 电子经纬仪简介重点：水准测量原理 水准测量方法 难点：水准测量的成果计算讲授方法讲授教具要求板书练习作业课 后分 析教学内容第三章 角度测量第一节 水平角测量原理一、水平角的概念相交于一点的两方向线在水平面上的垂直投影所形成的夹角,称为水平角。水平角一般用 β 表示,角值范围为 0˚～360˚。第二节 光学经纬仪的构造光学经纬仪按测角精度,分为 DJ07、DJ1、DJ2、DJ6 和 DJ15 等不同级别。其中“DJ”分别为“大地测量”和“经纬仪”的汉字拼音第一个字母，下标数字 07、1、2、6、15 表示仪器的精度等级，即“一测回方向观测中误差的秒数”。一、DJ6 型光学经纬仪的构造DJ6 型光学经纬仪主要由照准部、水平度盘和基座三部分组成。1．照准部照准部是指经纬仪水平度盘之上，能绕其旋转轴旋转部分的总称.照准部主要由竖轴、望远镜、竖直度盘、读数设备、照准部水准管和光学对中器等组成。（1)竖轴 照准部的旋转轴称为仪器的竖轴。通过调节照准部制动螺旋和微动螺旋，可以控制照准部在水平方向上的转动。（2）望远镜 望远镜用于瞄准目标.另外为了便于精确瞄准目标，经纬仪的十字丝分划板与水准仪的稍有不同。望远镜的旋转轴称为横轴。通过调节望远镜制动螺旋和微动螺旋，可以控制望远镜的上下转动。望远镜的视准轴垂直于横轴，横轴垂直于仪器竖轴。因此,在仪器竖轴铅直时，望远镜绕横轴转动扫出一个铅垂面.（3)竖直度盘 竖直度盘用于测量垂直角,竖直度盘固定在横轴的一端，随望远镜一起转动.（4）读数设备 读数设备用于读取水平度盘和竖直度盘的读数。(5）照准部水准管 照准部水准管用于精确整平仪器.水准管轴垂直于仪器竖轴，当照准部水准管气泡居中时，经纬仪的竖轴铅直，水平度盘处于水平位置.（6）光学对中器 光学对中器用于使水平度盘中心位于测站点的铅垂线上。2．水平度盘水平度盘是用于测量水平角...
