第三章工程起重机计算载荷与计算方法

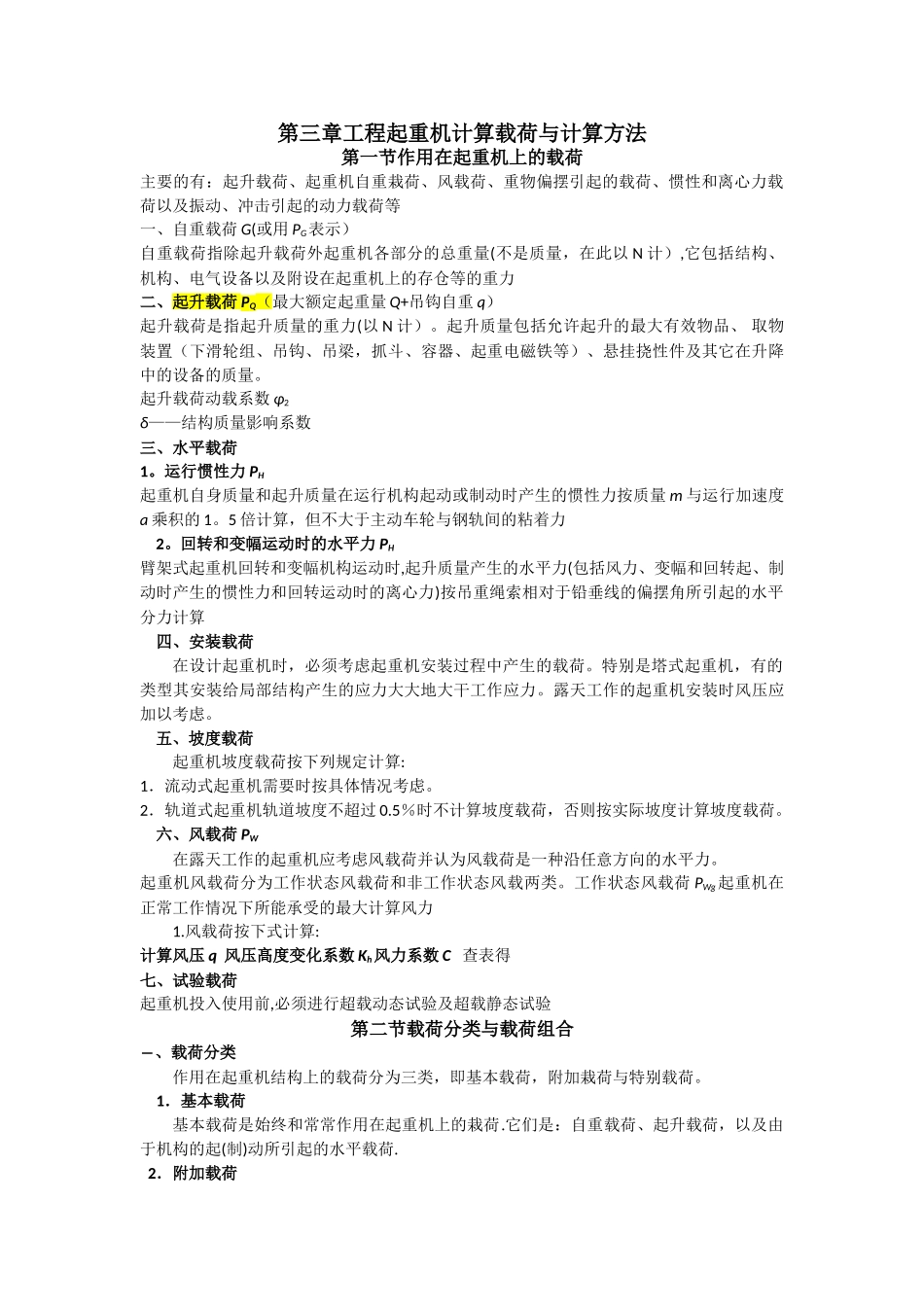

第三章工程起重机计算载荷与计算方法_第1页
1/2

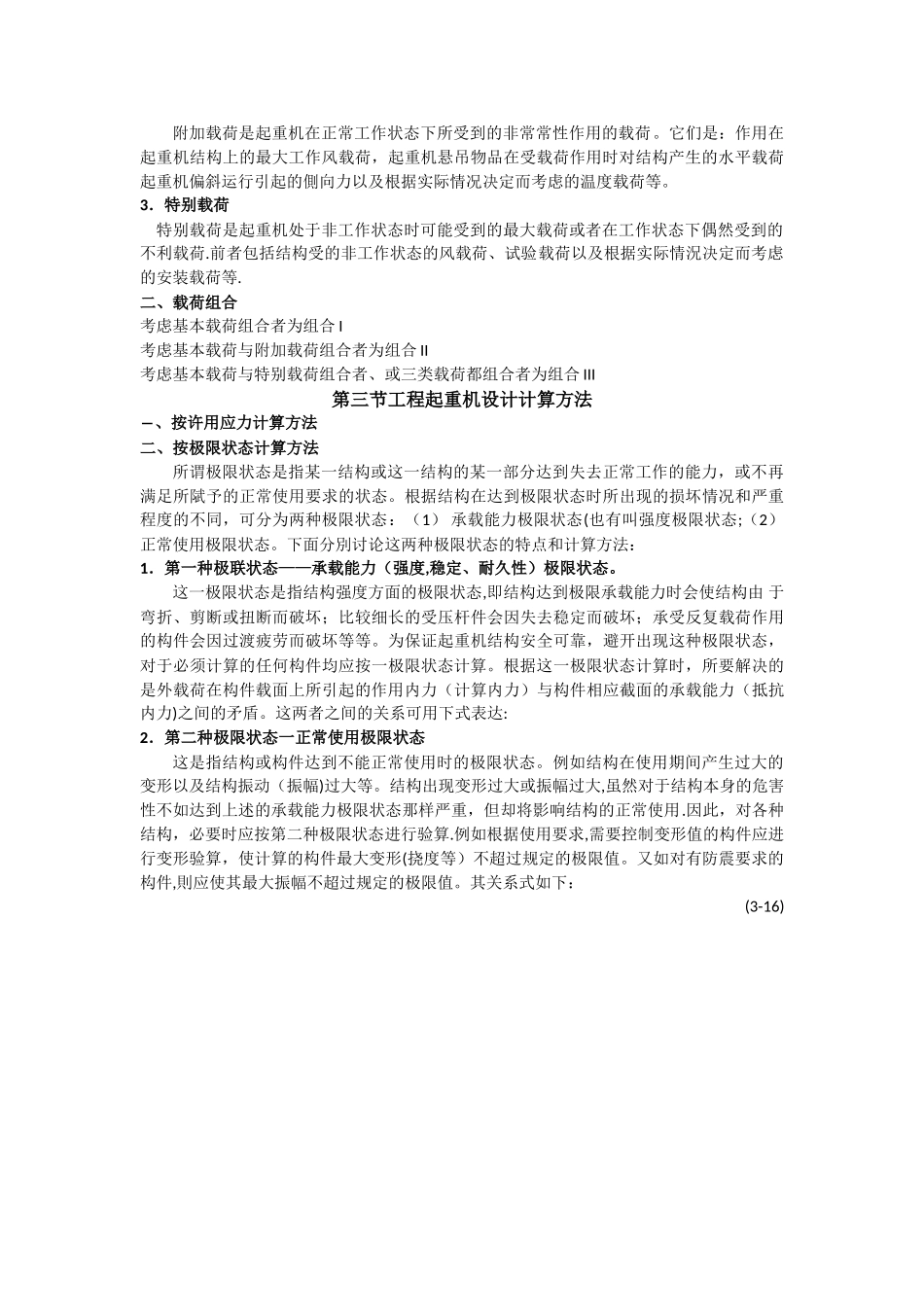

第三章工程起重机计算载荷与计算方法_第2页
2/2
第三章工程起重机计算载荷与计算方法第一节作用在起重机上的载荷主要的有:起升载荷、起重机自重栽荷、风载荷、重物偏摆引起的载荷、惯性和离心力载荷以及振动、冲击引起的动力载荷等一、自重载荷 G(或用 PG表示)自重载荷指除起升载荷外起重机各部分的总重量(不是质量,在此以 N 计),它包括结构、机构、电气设备以及附设在起重机上的存仓等的重力二、起升载荷 PQ(最大额定起重量 Q+吊钩自重 q)起升载荷是指起升质量的重力(以 N 计)。起升质量包括允许起升的最大有效物品、 取物装置(下滑轮组、吊钩、吊梁,抓斗、容器、起重电磁铁等)、悬挂挠性件及其它在升降中的设备的质量。起升载荷动载系数 φ2 δ——结构质量影响系数三、水平载荷1。运行惯性力 PH起重机自身质量和起升质量在运行机构起动或制动时产生的惯性力按质量 m 与运行加速度a 乘积的 1。5 倍计算,但不大于主动车轮与钢轨间的粘着力2。回转和变幅运动时的水平力 PH臂架式起重机回转和变幅机构运动时,起升质量产生的水平力(包括风力、变幅和回转起、制动时产生的惯性力和回转运动时的离心力)按吊重绳索相对于铅垂线的偏摆角所引起的水平分力计算四、安装载荷在设计起重机时,必须考虑起重机安装过程中产生的载荷。特别是塔式起重机,有的类型其安装给局部结构产生的应力大大地大干工作应力。露天工作的起重机安装时风压应加以考虑。五、坡度载荷起重机坡度载荷按下列规定计算:1.流动式起重机需要时按具体情况考虑。2.轨道式起重机轨道坡度不超过 0.5%时不计算坡度载荷,否则按实际坡度计算坡度载荷。六、风载荷 PW在露天工作的起重机应考虑风载荷并认为风载荷是一种沿任意方向的水平力。起重机风载荷分为工作状态风载荷和非工作状态风载两类。工作状态风载荷 PWg起重机在正常工作情况下所能承受的最大计算风力1.风载荷按下式计算: 计算风压 q 风压髙度变化系数 Kh 风力系数 C 查表得七、试验载荷起重机投入使用前,必须进行超载动态试验及超载静态试验第二节载荷分类与载荷组合―、载荷分类作用在起重机结构上的载荷分为三类,即基本载荷,附加栽荷与特别载荷。1.基本载荷基本载荷是始终和常常作用在起重机上的栽荷.它们是:自重载荷、起升载荷,以及由于机构的起(制)动所引起的水平载荷.2.附加载荷附加载荷是起重机在正常工作状态下所受到的非常常性作用的载荷。它们是:作用在起重机结构上的最大工作风载荷,起重机悬吊物品在受载荷作用时对...
