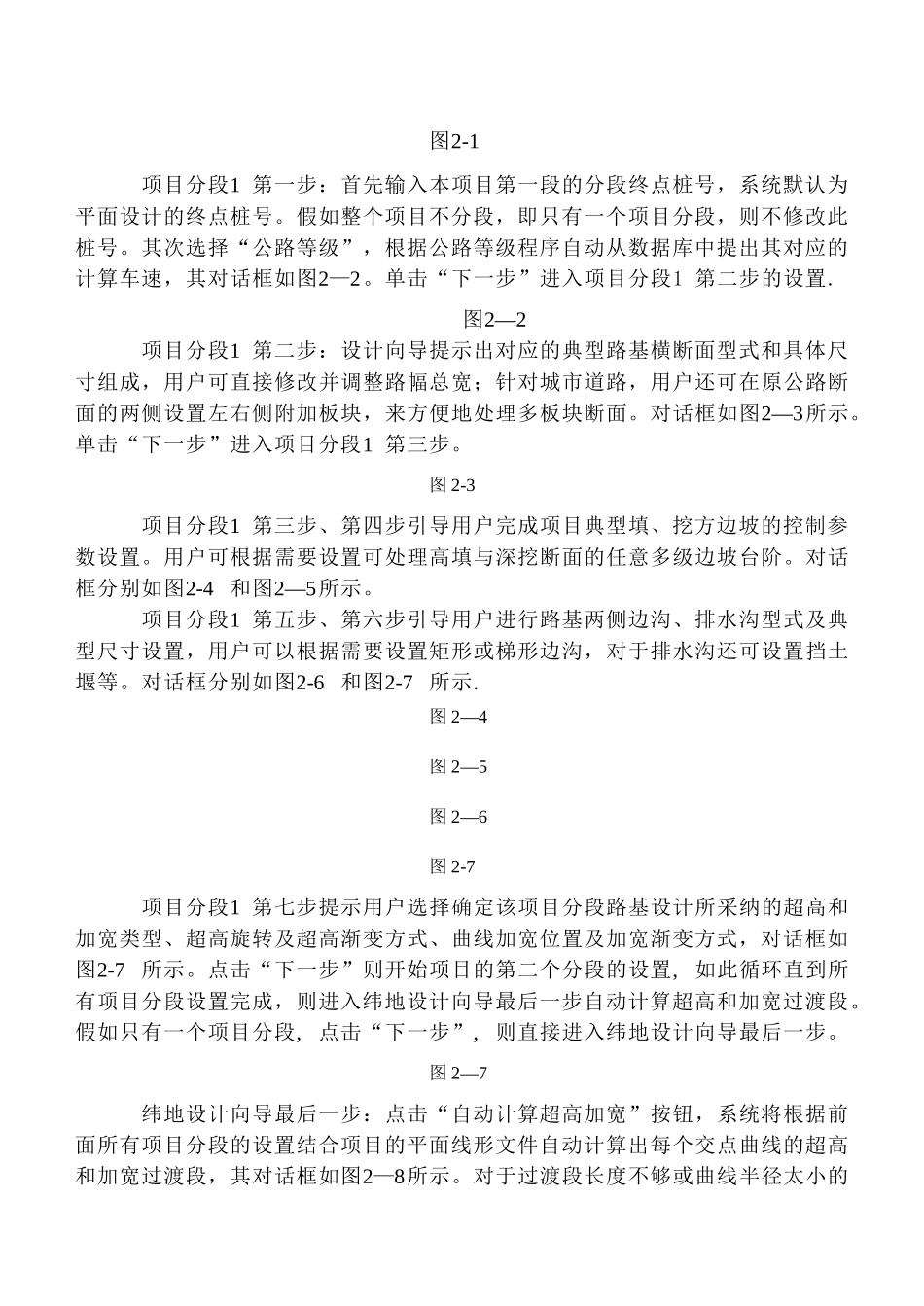

第 二 章 纬 地 设 计 向 导 与 项 目 管 理2 。 1 纬 地 设 计 向 导菜单：项目-— 设计向导命令：Hwizard纬地系统V3。0 ～V5。0 版在国内首先建立起基于现行《公路工程技术标准》和《公路路线设计法律规范》的纬地路线与立交设计专用标准数据库，并研制开发“纬地设计向导”功能，该功能自动为不同等级和标准的设计项目选取超高与加宽过渡区间、数值，以及填挖方边坡、边沟排水沟等设计控制参数，引导用户更加快捷、方便地完成路线与互通式立交设计工作。这些通用标准数据可由用户自行修改( 结合《公路工程技术标准》和《公路路线设计法律规范》修改），所取用的设计控制参数，用户还可使用“控制参数输入" 功能结合实际工程情况加以修改变化.该部分功能的研制开发成功，是纬地系统向部分智能化辅助设计方向探究的重要一步。在最新版纬地系统V5.6中, 根据设计项目的要求，在设计向导中可以将一个项目划分为若干个不同公路等级标准的项目分段, 从而避开用户将同一项目分成多个项目进行设计。还可根据同一项目不同的等级标准分段自动计算建立超高、加宽、路幅断面、填挖方边坡等技术参数。并且支持三四级公路不设置缓和曲线时自动在直线段和圆曲线内过渡等情况，系统能够根据超高渐变率和加宽渐变率自动计算并确定过渡段。纬地设计向导启动后，第一步对话框如图2—1所示，程序自动从项目中提取“项目名称”、“平面线形文件" 以及“项目路径" 等数据。用户需选择项目类型（公路主线或互通式立体交叉），并且指定设置本项目设计起终点范围——进行最终设计出图的有效范围, 该范围可能等于平面线形设计的全长, 也可以是其中的某一部分。在其它设置栏中可以输入本项目的桩号标识（如输入A,则所有图表的桩号前均冠以字母A ）和桩号精度（桩号小数的保留位数）。单击“下一步”进入本项目第一个分段的设置。图2-1项目分段1 第一步：首先输入本项目第一段的分段终点桩号，系统默认为平面设计的终点桩号。假如整个项目不分段，即只有一个项目分段，则不修改此桩号。其次选择“公路等级”，根据公路等级程序自动从数据库中提出其对应的计算车速，其对话框如图2—2。单击“下一步”进入项目分段1 第二步的设置.图2—2项目分段1 第二步：设计向导提示出对应的典型路基横断面型式和具体尺寸组成，用户可直接修改并调整路幅总宽；针对城市道路，用户还可在原公路断面的两侧设置左右侧附加板块，来方便地处理多板块断面。对...
