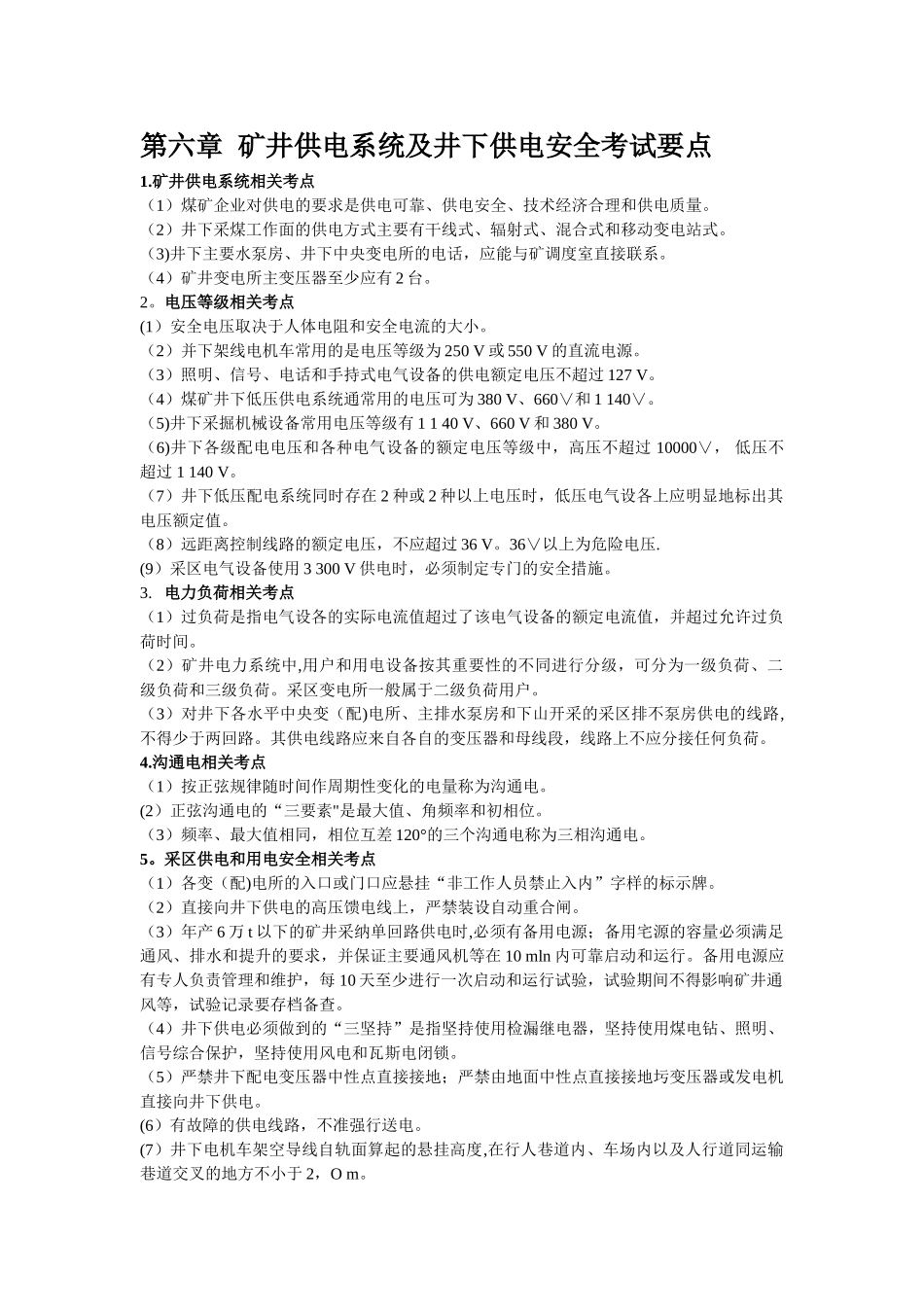

第六章 矿井供电系统及井下供电安全考试要点1.矿井供电系统相关考点（1）煤矿企业对供电的要求是供电可靠、供电安全、技术经济合理和供电质量。（2）井下采煤工作面的供电方式主要有干线式、辐射式、混合式和移动变电站式。（3)井下主要水泵房、井下中央变电所的电话，应能与矿调度室直接联系。（4）矿井变电所主变压器至少应有 2 台。2。电压等级相关考点(1）安全电压取决于人体电阻和安全电流的大小。（2）并下架线电机车常用的是电压等级为 250 V 或 550 V 的直流电源。（3）照明、信号、电话和手持式电气设备的供电额定电压不超过 127 V。（4）煤矿井下低压供电系统通常用的电压可为 380 V、660∨和 1 140∨。（5)井下采掘机械设备常用电压等级有 1 1 40 V、660 V 和 380 V。（6)井下各级配电电压和各种电气设备的额定电压等级中，高压不超过 10000∨， 低压不超过 1 140 V。（7）井下低压配电系统同时存在 2 种或 2 种以上电压时，低压电气设各上应明显地标出其电压额定值。（8）远距离控制线路的额定电压，不应超过 36 V。36∨以上为危险电压.(9）采区电气设备使用 3 300 V 供电时，必须制定专门的安全措施。3. 电力负荷相关考点（1）过负荷是指电气设各的实际电流值超过了该电气设备的额定电流值，并超过允许过负荷时间。（2）矿井电力系统中,用户和用电设备按其重要性的不同进行分级，可分为一级负荷、二级负荷和三级负荷。采区变电所一般属于二级负荷用户。（3）对井下各水平中央变（配)电所、主排水泵房和下山开采的采区排不泵房供电的线路,不得少于两回路。其供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。4.沟通电相关考点（1）按正弦规律随时间作周期性变化的电量称为沟通电。(2）正弦沟通电的“三要素"是最大值、角频率和初相位。（3）频率、最大值相同，相位互差 120°的三个沟通电称为三相沟通电。5。采区供电和用电安全相关考点（1）各变（配)电所的入口或门口应悬挂“非工作人员禁止入内”字样的标示牌。（2）直接向井下供电的高压馈电线上，严禁装设自动重合闸。（3）年产 6 万 t 以下的矿井采纳单回路供电时,必须有备用电源；备用宅源的容量必须满足通风、排水和提升的要求，并保证主要通风机等在 10 mln 内可靠启动和运行。备用电源应有专人负责管理和维护，每 10 天至少进行一次启动和运行试验，试验期间不得影响矿井通风等，试验记录要存档备查。（4）井...
