筏形基础防雷接地施工方案

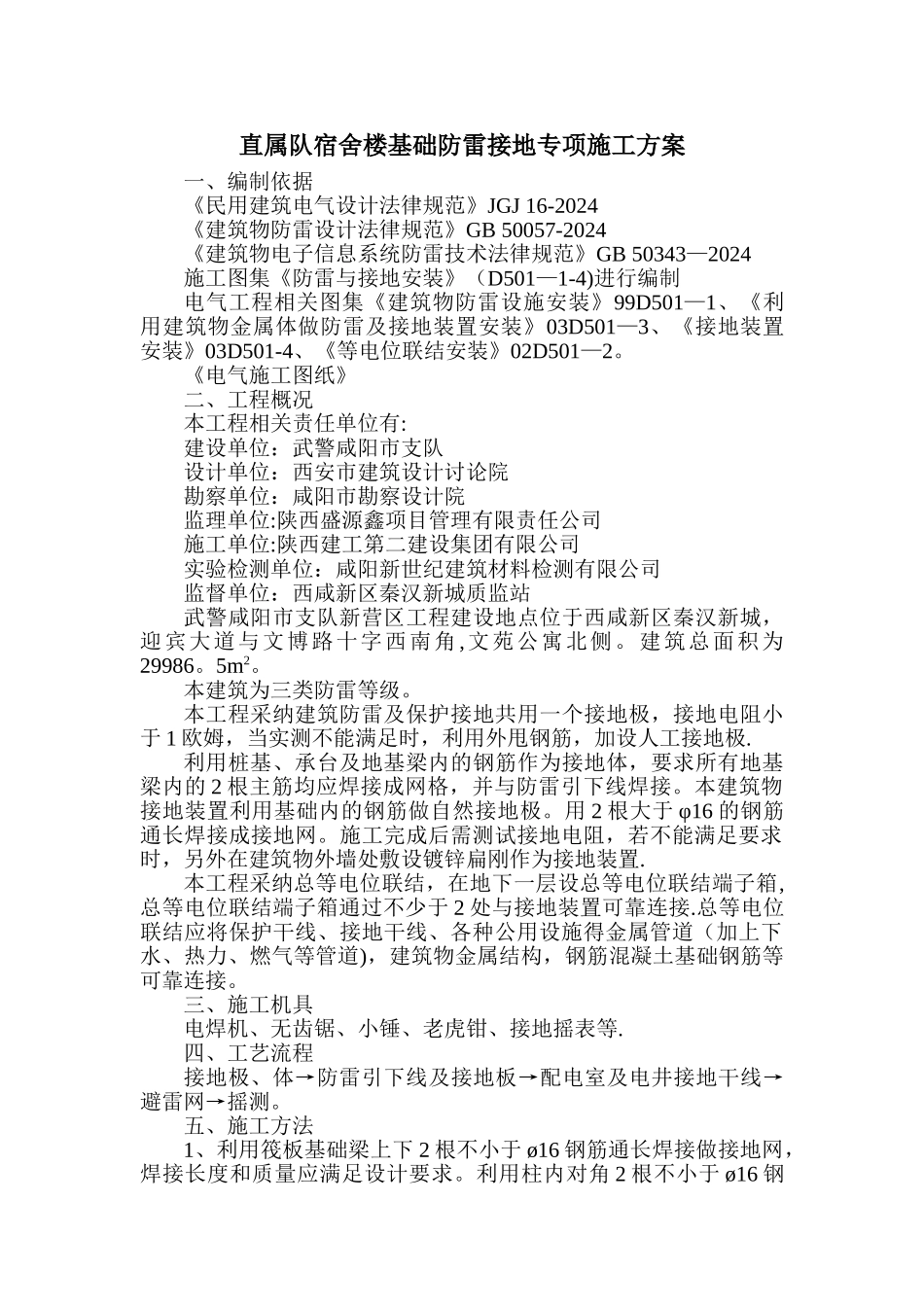

直属队宿舍楼基础防雷接地专项施工方案一、编制依据《民用建筑电气设计法律规范》JGJ 16-2024《建筑物防雷设计法律规范》GB 50057-2024《建筑物电子信息系统防雷技术法律规范》GB 50343—2024施工图集《防雷与接地安装》（D501—1-4)进行编制电气工程相关图集《建筑物防雷设施安装》99D501—1、《利用建筑物金属体做防雷及接地装置安装》03D501—3、《接地装置安装》03D501-4、《等电位联结安装》02D501—2。《电气施工图纸》二、工程概况本工程相关责任单位有:建设单位：武警咸阳市支队设计单位：西安市建筑设计讨论院勘察单位：咸阳市勘察设计院监理单位:陕西盛源鑫项目管理有限责任公司施工单位:陕西建工第二建设集团有限公司实验检测单位：咸阳新世纪建筑材料检测有限公司监督单位：西咸新区秦汉新城质监站武警咸阳市支队新营区工程建设地点位于西咸新区秦汉新城，迎宾大道与文博路十字西南角 ,文苑公寓北侧。建筑总面积为29986。5m2。本建筑为三类防雷等级。本工程采纳建筑防雷及保护接地共用一个接地极，接地电阻小于 1 欧姆，当实测不能满足时，利用外甩钢筋，加设人工接地极.利用桩基、承台及地基梁内的钢筋作为接地体，要求所有地基梁内的 2 根主筋均应焊接成网格，并与防雷引下线焊接。本建筑物接地装置利用基础内的钢筋做自然接地极。用 2 根大于 φ16 的钢筋通长焊接成接地网。施工完成后需测试接地电阻，若不能满足要求时，另外在建筑物外墙处敷设镀锌扁刚作为接地装置.本工程采纳总等电位联结，在地下一层设总等电位联结端子箱,总等电位联结端子箱通过不少于 2 处与接地装置可靠连接.总等电位联结应将保护干线、接地干线、各种公用设施得金属管道（加上下水、热力、燃气等管道)，建筑物金属结构，钢筋混凝土基础钢筋等可靠连接。三、施工机具电焊机、无齿锯、小锤、老虎钳、接地摇表等.四、工艺流程接地极、体→防雷引下线及接地板→配电室及电井接地干线→避雷网→摇测。五、施工方法1、利用筏板基础梁上下 2 根不小于 ø16 钢筋通长焊接做接地网，焊接长度和质量应满足设计要求。利用柱内对角 2 根不小于 ø16 钢筋做避雷引下线，上与避雷网焊接，下与基础接地网焊接。引下线与基础梁、上下板筋、做可靠跨焊，外围基础梁形成通长焊接通路，与中间纵横梁处做好可靠跨焊.在基础槽外敷设 40x4 镀锌扁钢成闭合回路,建筑物基础内作为接地的钢筋焊接,使其与建筑物内的自然接地装置构成一个完整的接地体。预埋接...
